vickers威格士VMQ系列叶片泵工作原理

 vickers威格士VMQ系列，这个系列的泵用于在工业和工程机械设备上实现液压液体流动。容积式抽吸机芯是旋转叶片型式，轴侧向载荷有液压平衡。流量取决于泵的规格和驱动泵的转速。

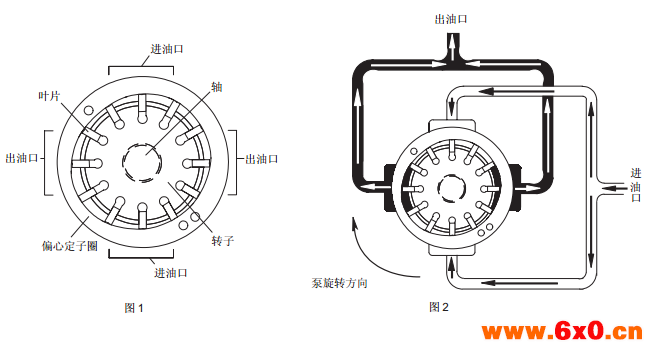

 图 1 所示的泵代表了这个系列的所有单联泵。泵主要是由进油口盖板、出油口壳 体、驱动轴和抽吸机芯组成。机芯的主要元件是椭圆偏心定子圈、开槽的转子与驱动轴花键、一个进油口和出油口的支承板、二片侧板、10/12个叶片和配在定子槽中的 10/12个柱塞。油液通过盖板上的进油口进入机芯并且通过壳体上的出油口输出。

 所有的泵都设计成能够方便地改变旋转方向、抽吸能力和油口位置，以适应特殊用途的需要。

vickers威格士VMQ系列叶片泵工作原理

  机芯的动作如图2所示，转子通过驱动轴在定子圈内被驱动，它与动力源相联接。随着转子转动，叶片上的离心力加上叶片下来自出油口的压力，使叶片跟随定子圈 的椭圆表面。

  通过偏心定子圈上的一个钻孔，存在一个 附加进油流道，这个孔直接连接进油口到 偏心定子圈的进口区域，并且提供一个附 加流道，使油液进入机芯。油液是被密封在叶片之间，通过一个密封 的区域输送到定子圈的出口段，当接近出 口段时，容腔体积减小，油液被压出，进 入系统。

  系统压力进入叶片下方，保证在 正常工作时叶片密封接触定子圈。 当叶片通过定子圈的进油口段时，叶片的 径向运动和转子的转动造成叶片间的容腔 体积增加，这就产生了一个低压条件，允 许大气压力迫使油液进入容腔。

  冷起动 当油液黏度在860至54St (4000 至 251 SUS)范围内工作时，压力应当限制在额定值的 50% 或者再小一些，一直到系统热起来。当油液粘度大于 860 cSt (4000 SUS)时，起动泵要 特别注意，应留心使整个系统，包括运处的缸和马达都热起 来。

  高温 黏度必须不低于下表所示的低值 ， 温度不得过 99oC(210 o F)，否则机芯套件和合成橡胶的寿命期望值将缩短。

  驱动数据 泵被装配成右手( 顺时针 )或左手(逆时针 )旋转，旋转是从轴端方向看的。进油口和出 油口保持不变，与轴旋转方向无关。

  起动程序 在加注液压油之前，保证油箱和回路清洁，没有赃物和碎屑。用经过过滤的油液加注油箱， 并加注到足以防止在连通泵进 油口的吸油连接处产生漩涡的液面，用外部的辅助泵通过冲洗和过滤来净化系统是良好的 方法。

起动泵之前，经一个油口灌注油液。如果泵高于油箱液面，则这一点特别重要。泵初次起动时，消除系统中所有的滞留空气。在起动泵之前 松开泵出油口管接头或利用放气阀即可实现放气。所有进油 口连接必须严密以防止漏气。 一种放气阀可用于此目的。

威格士VMQ系列叶片泵注意事项：
1.没有壳体泄油这些泵经内部向它的进油口泄油。泵进口连接处的系统压力不得超过1,4 bar (20 psi) 。
2.低出油口压力当出油口压力低于进油口压力时不要开动泵，这将引起工作噪声和叶片不稳定。

  泵一经起动，它应在几秒钟之内灌满。如果泵未灌满，检查以保证油箱与泵进油口之间没有节流，进油口管路和接头不漏气，还要检查以保证滞留空气能在泵出油口处逃逸。泵灌满之后，旋紧松开的出油口接头，然后空载运行 5 至 10 分钟，以使从回路中消除所有的滞留空气。如果油箱有可视液位计，要保证油液清澈，不得乳化。
