涂料比重杯检测用仪器

涂料比重杯检测用仪器：

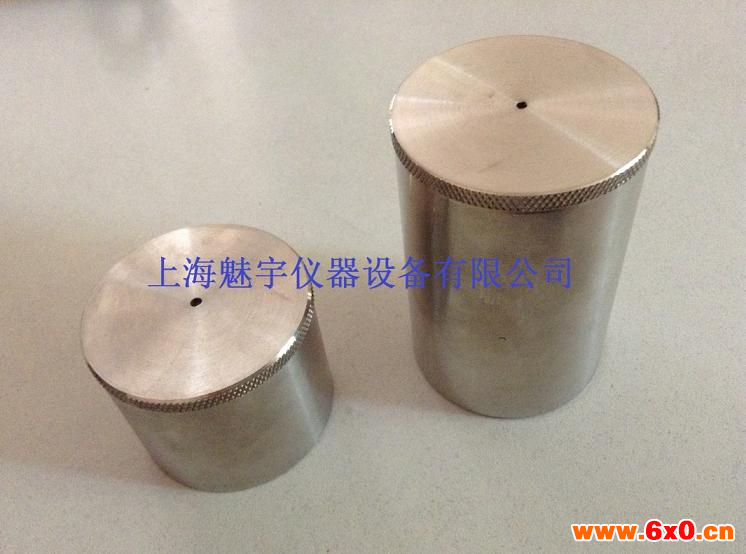

（1）比重杯：用铝合金（不锈钢）材料制造，容积有37ml、50ml和100ml的QBB-37、50、100型比重杯（质量/体积杯）；

（2）温度计：分度为0.1°C，精度0.2°C；

（3）水浴或恒温要求：若要求试验精度高时，应保持在试验温度的±0.5°C范围内，对于生产控制应保持在试验温度的±0.2°C；

（4）分析天平（或电子称）：精度要达到0.2毫克（mg）。

相关设备轮廓标耐密封测量装置

涂料比重杯取样：

按国标GB3186-82的规定执行。

涂料比重杯测试步骤：

（1）用蒸发后不留下残余物的溶剂清洗比重杯，并将其干燥；

（2）在室温下将比重杯称重（比重杯盖子一起称重），其两次称重数据之差不得大于0.5毫克（mg）；

（3）在低于试验温度，且不超过1°C的条件下，将杯中注满蒸馏水，（防止产生气泡）将其置于恒温条件下，直至比重杯及所含物的温度恒定为止，并用吸水性材料，擦去溢出物和比重杯外部；

（4）立即称量该注满蒸馏水的比重杯，精确到其质量的0.001%；

（5）试验密度的测定：以试样代替蒸馏水，重复上述操作步骤即可；

（6）密度计算公式：（按公式计算试样在试验温度下的密度pl）

pl=（m2-m0）/v

式中：pl---密度g/ml

M2---比重杯与试样的质量g

M0---空比重杯的质量g

V---比重杯体积ml

t---试验温度°C

涂料比重杯容积核算：

因环境温度、湿度、压力等条件变化，金属的比重杯自身的物理、化学性能，有可能使比重杯的容积发生极微小的变化，若要求测量精度很高时，应阶段性的核算比重杯的容积。

方法如下：V=（m1-m0）/p

式中：V-----容积ml

  M1---比重杯及水的质量g

  M0---空比重杯的g

  P---水在23°C或其它温度下的密度（见下表）g/ml

        水的密度

温度（°C） 密度（g/m） 温度（°C） 密度（g/m）

15      0.9991     23     0.9975

16      0.9989     24     0.9973

17      0.9987     25     0.997

18      0.9986     26     0.9968

19      0.9984     27     0.9965

20      0.9982     28     0.9962

21      0.9980     29     0.996

22      0.9978     30     0.9957

涂料比重杯注意事项：

用后请立即清洗干净，凉干或擦干（涂些防护油）后放到盒子里室温下存放。

用途：

是根据GB6750-86《色漆和清漆密度的测定》而设计制造的。用于在规定的温度下测定液体色漆，清漆及有关产品的密度（或称测定比重）。

使用方法：
在测试涂料时需选择适当的面板,通常线色涂料应用K=.008,深色涂料应用K=.004,将一滴涂料放在靠近底板的分界处,对线色涂料面板（K=.008）将带支承脚放在白区域的涂料上,用力压紧面板致涂料打散,没有气泡在面板之间形成薄的楔形,楔形将随面板的移动而动,调节位移直到观察黑白界线刚好消失,从黑板刻度上记下刻度读数,面板边缘获得与底板相对应的系数. 当测试深色涂时面板系数为K=.004,并从面板处读取读数. 涂料厚度用毫米表示,黑和白分界处所得的读数乘以所用面板楔形系数K,数值表示zui小涂膜厚度所需黑和白的. 涂层厚度所需遮盖力或扩散力可直接从下面每个面板的转换表中获得. 从m2/l换算平方英尺/加仑（英制）乘以49 ◇测试后需用适当的溶剂将两块板清洗干净，不要将底板浸入强溶剂中，以延长使用时间。

简介：
该板是上海魅宇仪器设备有限公司zui新研发制造的测量油墨、涂料的遮盖力。

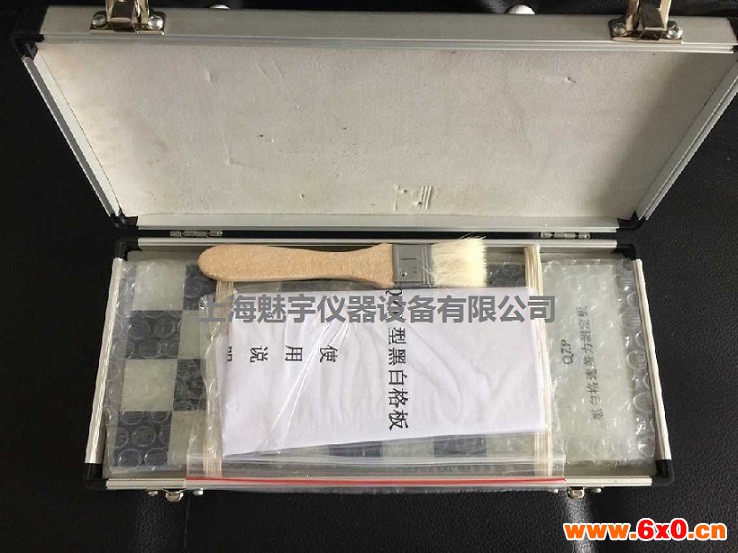

试验技术特征：将色漆均匀地涂刷在黑白格地表面上，以其底色不在呈现地zui小用漆量，以克/平方米表示。

详细说明：
◆天平：感量0.01克，0.001克　。
◆漆刷：25-35mm。
◆玻璃板规格:100*250*1.2-2mm。　
◆黑白格：在100*200mm面积上分割25*25mm 间隔黑白正方形各16块。
