TPXZB交联电缆变频试验装置厂家_拓普电气设备说明

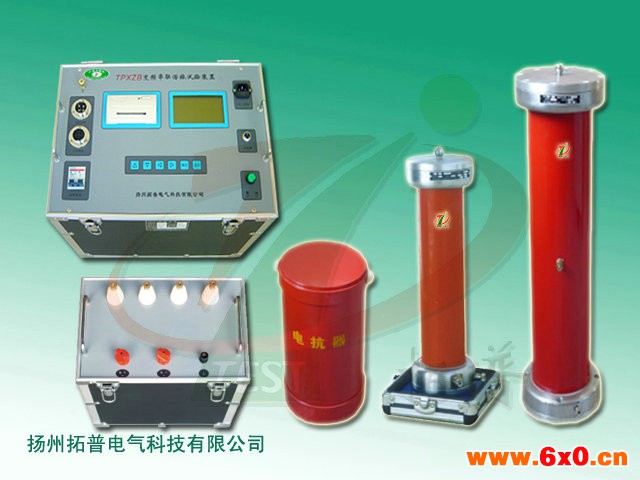

拓电气专业打造的TPXZF-500kVA/200kV/2. 变频串联谐振试验成套装置运用嵌入式微电子技术和数字信号处理技术，采用人性化彩色液晶屏显示，具有功能强大、操作简单等优点。
TPXZF-500kVA/200kV/2. 变频串联谐振试验成套装置广泛适用于承装（修、试）电力设施企业、供电、发电、铁路、钢铁、石化、矿山、输变电装备制造等行业对大容量、高电压电容性试品进行交流耐压试验。
工作原理
该变频串联谐振试验成套装置运用串联谐振原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和被试品电容C发生谐振，谐振电压即为试品上所加电压。
通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品C上，通过改变调频控制器的输出频率，使回路处于串联谐振状态。回路的谐振频率取决于被试品电容C和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。
装置组成
1、变频电源：既可改变其输出频率，又可改变其输出电压，给谐振回路提供电源。
2、励磁变压器：隔离主机电源与谐振回路电源，并升高主机的输出电压。
3、谐振电抗器：与被试品构成串联谐振回路，可配置多节电抗器，使用时通过不同的串并联组合，实现不同的电感量以适用不同的试验条件。
4、电容分压器：测量被试品上的电压，并作为采样信号反馈给变频电源主机。
功能特点
1、该装置采用彩色液晶屏显示试验数据、试验状态，具有操作步骤提示功能。
2、可灵活分段设置试验电压、试验时间，设置找频范围。
3、试验结果能计算出被试品电容值，可打印相关试验数据。
4、单件设备体积小、重量轻、便于进行现场试验。
5、该试验系统具有自动试验和手动试验两种试验方法，操作方便。
6、该高压谐振试验装置安全可靠性高，系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全。
技术参数
1、功率电源电压：AC 380V±10%、50Hz
2、仪器工作电源：AC 220V±10%、50Hz
3、谐振输出容量：0～500kVA
4、谐振试验电压：0～200kV
5、输出频率范围：30～300Hz
6、频率调节灵敏度：0.1Hz
7、不稳定度：≤0.05%
8、输出电压波形：正弦波
9、波形畸变率：＜0.5%
10、测量精度：＜1级
11、系统噪声：≤60db
12、保护响应时间：1μs
13、环境温度：-15℃～50℃
14、相对湿度：≤90%
15、海拔高度：≤2000m
友情提醒：购置变频谐振试验设备要选直接生产商的产品，产品质量及售后服务有保证！
