SMT氧分析仪工作原理

来源:网络  作者:网络转载   2019-10-10 阅读:740

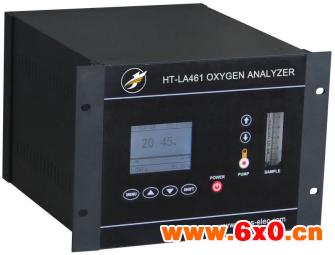

SMT氧分析仪工作原理,成都久尹科技研发生产的SMT氧分析仪HT-LA461在线闭环控制氧分析仪回流焊、波峰焊专用,本文详细介绍SMT氧分析仪HT-LA461工作原理:技术参数测量原理:双氧化锆显示方式:320×240图形点阵色LCD测量范围:0~10/100/1000ppm/ 1.00% / 25.00% O2测量精度:0~1000ppm/1.00% / 10.00% / 25.00%±1%FS,0~100ppm±2%FS0~10ppm±5%FS分 辨 率:0.1ppm重 复 性:±1%FS响应时间:T9060S模拟输出:4-20mA.DC(非隔离输出,负载电阻小于500欧姆)0-10V.DC(非隔离输出,负载电阻大于10K欧姆)2路可编程干触点型无源报警输出触点大容量220VAC/2A其它接口RS232(默认)或RS485(选配)、以太网供电电源AC100 ~ 240V 50/60Hz、功耗小于60VA环境-10 ~ +60环境湿度<80%RH样气温度:-10 ~ +50样气流量:2 ~ 2.5l/min样气压力:微正压、微负压或常压采样方式:抽气式背景气体:N2惰性气体等混合气体规格尺寸:180mm×266mm×288mm(H×W×D)开孔尺寸:182mm×231mm(H×W),嵌入式安装情况下气源压力:0.4~0.8MPa(比例阀入口)采样气路接口:NPT 1/8内螺纹控制气路接口:NPT 1/4内螺纹(比例阀接口)流量范围:0~20m³/h(常规)控制精度:目标值±50ppm使用寿命:4年(正常使用条件下)安装方式:嵌入式/台装式;仪器特点:320×240图形点阵色LCD显示,显示细腻、清晰;友好人机对话菜单,操作直观方便;原装进口双氧化锆传感器,具有测量精度高、响应速度快、校准周期长等特点;气路堵塞报警和自我保护功能,气路故障情况下自动关闭采样泵,有效延长采样泵和传感器使用寿命;自动控制气氛保护炉内的氧浓度,无需人工干预,响应及时迅速;自动补偿保护气源压力和温度变化导致的控制误差,使系统内的气体成份更加稳定;分析仪具有PID参数自整定功能,用户只要执行自整定操作,仪表就会根据控制输出与氧浓度采样输入的关系,自动计算出合适PID控制参数,完成氧浓度的、自动控制,操作简单、方便;大限度节约保护气源的使用量,有效的降低了系统的运行维护成本;旁路保护功能,当比例阀出现故障时,及时自动打开旁通电磁阀,将保护气体继续充入气氛保护炉中,无需人工干预,响应及时迅速,减少因比例阀故障而带来的损失( 选配 )内置原装进口采样泵,寿命长、工作可靠;宽范围交流供电,适用范围更广;测量无须基准气体,不受工作环境氧浓度影响;通过空气中的一点标定即可满足从ppm ~ %范围的氧含量准确测量,使其校准简单方便;采用RS232(默认)/RS485(选配)双向通讯,上位机或其他数字通讯设备直接进行单向或双向通讯;可选配上位机软件,上位机软件具有曲线显示、数据保存、分析仪参数设置等功能。应用场合:广泛应用于空气分离、波峰焊/回流焊中保护气、保护气氛炉、气体生产制造、石油化工等行业中的氧浓度检测和控制。久尹科技成都有限公司为您提供全套技术方案!
