圆盘取样器结构与调整

来源:网络  作者:网络转载   2019-10-10 阅读:490

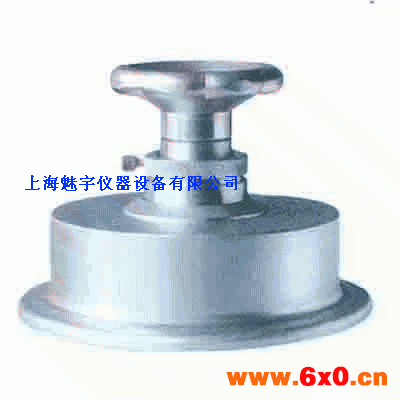

圆盘取样器结构与调整:
★底部有真纹刻痕,用于固定式样,便于切割,防止试样打滑。
★波纹手轮下有滚花刻盘,可以用来调整所切厚度,具体做法为:松开件3锁紧螺钉,旋转件2滚花刻盘(顺时针减少,逆时针增加)。至所取厚度值,锁紧件3锁紧螺钉即可。
★切刀片为双面刀片,具有四片,为圆外接四等分均布。刀片可以更换,具体操作为:松开件5十字螺钉(每片上有4颗螺钉),取下件6刀片压板与件4取样刀片,换上新的刀片,压上件6刀片压板,注意使刀片口为顺时针切向并使四片刀口处于同一平面,然后拧紧5十字螺钉即可。

相关产品平板粘度计



圆盘取样器注意事项:
★使用一段时间后如刀片不锋利,按3.1条更换刀片。
★刀片刀口很锋利,使用中不得将手放在底部,以免损伤。
★裁取试样应在软木垫上进行,仪器不用时擦拭干净,置于仪器盒中,以免仪器损坏。



圆盘取样器使用方法:
★取待裁织物,量好厚度,按上述调整好取样器刻盘。
★将待织物平铺软木垫上,将圆盘取样器放在织物上,一手扶住外罩7,一手握住波纹手轮1,并旋加一定压力,然后顺时针旋转波纹手轮1(转角>90度)即可将圆试样截取。



圆盘取样器用途:
本仪器用于切取各种毛纺、棉纺、化纤、针织等织物的圆形样品。



圆盘取样器参数:
★取样面积:100cm2 。
★可切厚度:15mm。
★外型尺寸:Φ160×115mm 。
★重量:15kg 。





特性:
●良好的保护功能。
●高精度的加压系统。
●采用气液混合结构,确保压力稳定。
●适用于广泛的标准。



参数:
●加压范围:0~2.5MPa 。
●加压分辨率:0.05Mpa 。
●加压系统误差:±2% 。
●外形尺寸:900×600×1450mm(L×W×H) 。
●重量:60Kg。
●符合标准:GB/T19979,GB/T17642,JTGE50T1142。
●夹样面积:>200mm2 。
●多孔板小孔直径:3mm±0.05mm 。
●多孔板孔中心距:6mm。

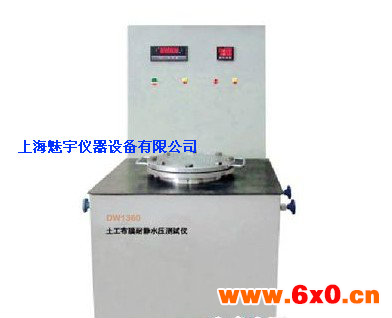

简介:
该仪器用于测试以非织造土工布为基材,以聚乙烯,聚氯乙烯等为膜材的非织造复合土工布膜,在规定水力压差下的耐静水压性能。
