意大利ATOS阿托斯压力控制阀

简述

在液压传动系统中，控制油液压力高低的液压阀称为压力控制阀，简称压力阀。这类阀的共同点是利用作用在阀芯上的液压力和弹簧力相平衡的原理工作。 压力控制阀在系统中起调压、定压作用，它是利用控制油同弹簧相平衡的原理工作的，其工作状态直接受控制压力的影响，其状态是变化的。

搞清各类压力阀的结构，便于掌握不同工况下阀的工作特性。 在具体的液压系统中，根据工作需要，对压力控制的要求是各不相同的：有的需要限制液压系统的最高压力，如安全阀；有的需要稳定液压系统中某处的压力值（或者压力差、压力比等），如溢流阀、减压阀等定压阀；还有的利用液压力作为信号控制其动作，如顺序阀、压力继电器等。

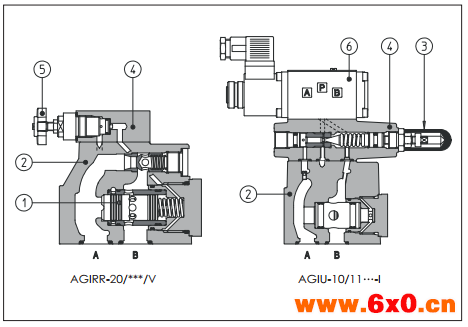

AGIR.AGIS,AGIU是座個式两级压力控制個适用于液压系统中。AGIR:减压阀AGIS:顺序阅:AGIU:卸荷阀。在标准型号中,主体②中的座芯①的先导压力是由盖板④①中的带保护帽的螺杆③调节的,选择手轮节代替杆调节可按要求提供

时针动力增入。卸荷阀AGIU可以配装用于卸荷的电磁网O常开或常闭型)而形成电磁卸荷阅。其他类型的控制可通过外控口实现。

安装面规格:ISO5781标准,尺寸规格0,20.,32通径最大流量为

AGIR=160,300,40umin

AGIS=200,400.60min

AGIU=100.200,30min最高压力为:350bar

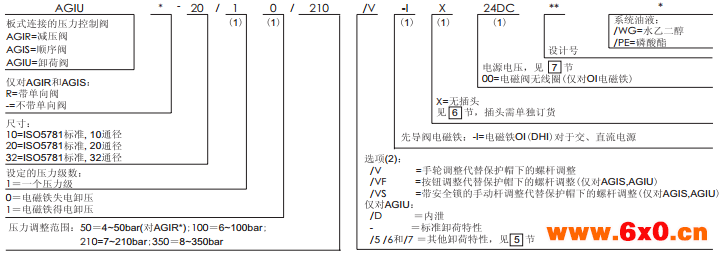

型号

(1)仅对带有卸荷电磁阀的AGJU

2)手轮特性,见样本K150

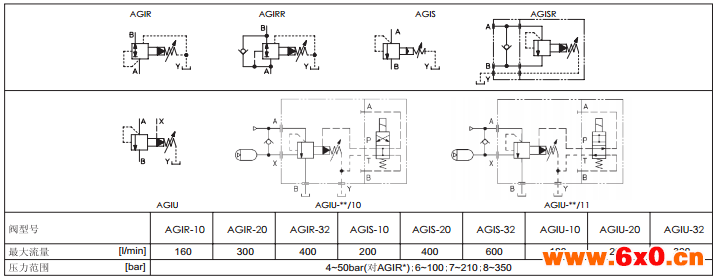

液压特性

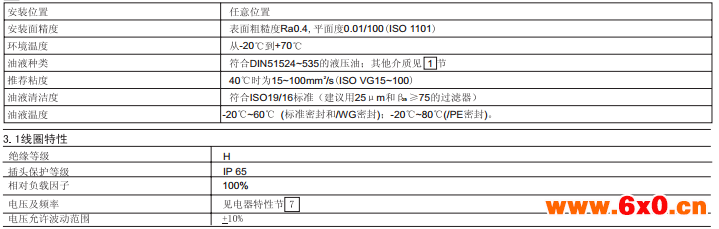

AGIR,AGIS,AGIU型压力控制阀主要特性

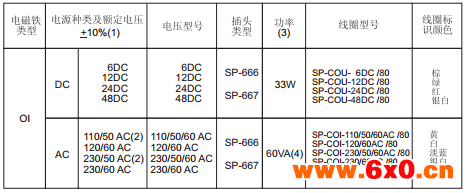

带有电磁阀的AGU的电气特性

(1)其他电压类型可按要求供应,见样本E010部分。

(2)可提供率为60Hz的线图。但在此状态下,性能会少10-15%,功耗为55VA。

(3)有关数值是在正常液压条件和20℃的环境温度下测得。

(4)当电磁铁得电时,瞬时电流約3倍于正常电流值,对应的瞬时功耗约为150VA

具体内容详见：意大利ATOS压力控制阀
