原装MOOG伺服阀谈谈电气特征

原装MOOG伺服阀使用都是十分可靠的，我们支持原装进口销售MOOG伺服阀，提供MOOG伺服阀型号可以在线和我们咨询，我们支持优惠供应。MOOG伺服阀同时可提供技术指导！下面简单为大家介绍下MOOG伺服阀的一些电气特征：

0-±10mA电流指令信号主阀芯位移正比于1D=-lE。
当10=+10mA时，主阀芯位于P-A，B-T的全开位置。
0mA指令信号时阀芯位于中位。
D脚和E脚互为反相输入端。可以根据使用需要只用D脚或E脚。未用的连接至控制器一端的信号地。
0-±10mA电压指令信号主阀芯位移正比于（UD-UE）。
当（UD-UE）=+10V时，主阀芯位于P-A，B-T的全开位置。
0V指令信号时阀芯位于中位。
输入级是一差动放大器，如果控制信号为单端信号则可根据使用需要将D脚或E脚接结至控制器一端的信号地。
主阀芯实际位移输出信号4-20mA可通过插座中的F脚来监测主阀芯的实际位移（见下图），此位移信号可被用做监控阀的运行状况和出错检测。主阀芯在整个行程中的位移输出为1F=4-20mA，中位时为12mA，20mA时对应为阀口全开且P-A，B-T。
当1=0mA时，可能意味着导线断路。
如要检测故障，建议通过配套插头上的针F，并将此信号接至控制设备。

原装MOOG伺服阀总体要求：
供电电源24VDC，zui小为18VDC，zui大为32VDC，zui大电流消耗为300mA。
所有的信号线，包括外接的传感器连线，都须使用屏蔽电缆。
屏蔽采用星形接地法接至电源地（0V），且与配套插头（EMC）的！
外壳相连。
DEMC：满足EN 55011:1998的B级标准和EN50082-2:199级标准。
考虑到阀和控制器之间导线上的电压损失，所有导线的横截面D>0.75mm2。
注意：在进行电气连接时（屏蔽、保护接地），必须进行有效的测量以确保当地的接地电势的变化不会引起过大的地电流。参见MOOG使用！
注意事项AM 353E。

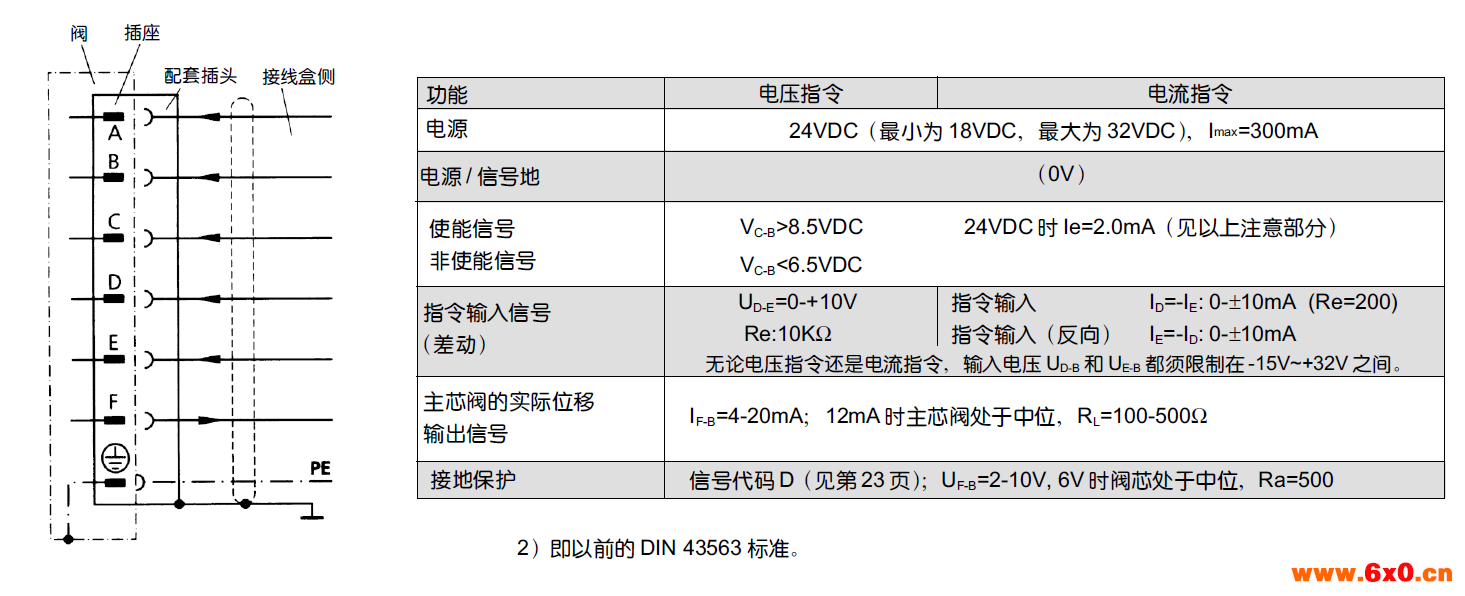

MOOG伺服阀电流、电压指令：
