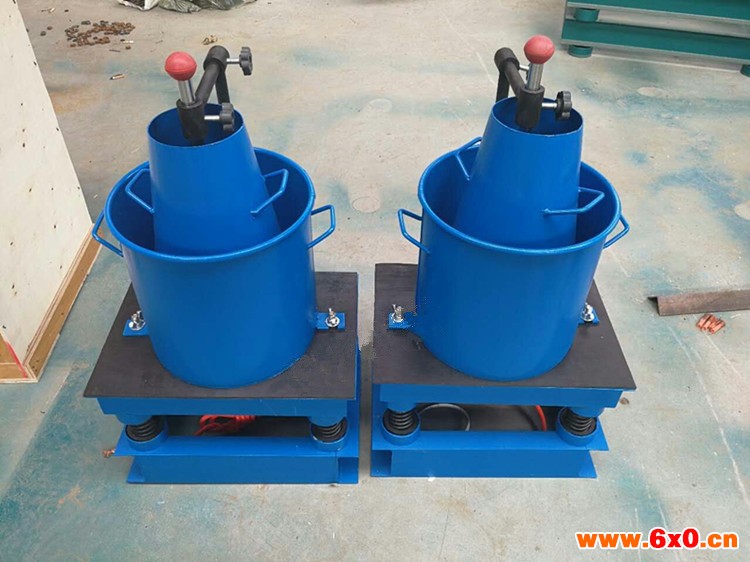

混凝土拌合物维勃稠度仪操作使用

操作使用

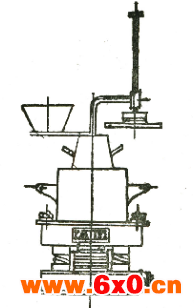

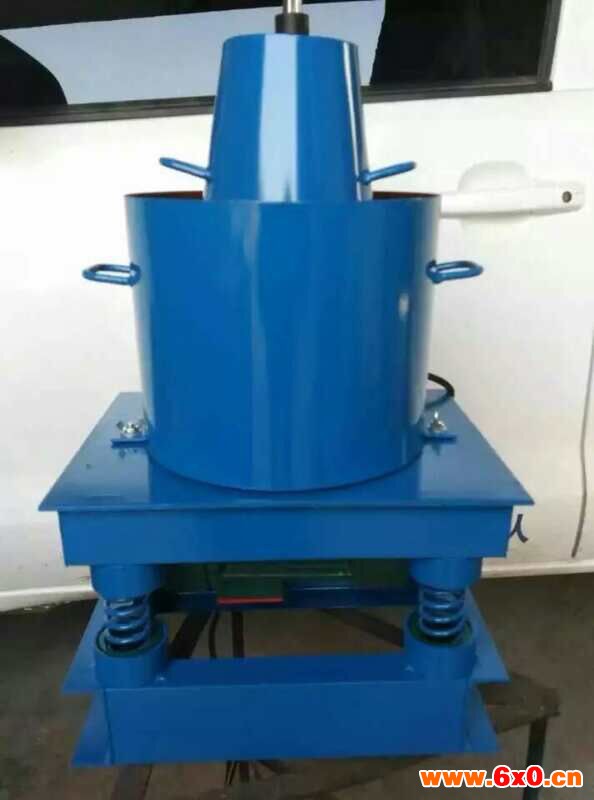

各部件名称及功能见图一 图二



各部位名称及功能表一

代 号

名 称

功   能

备 注

A

振动台

振动源 放置被测物容器

装有250W振动器

B

蝶形螺母

紧固容器

AC380/220V

C

容  器

盛装被测拌合物

Y/V

D

坍落度筒

标准试样容器



E

喂料斗

注入拌合物漏斗



F

操纵台

控制开关显示维勃稠度



G

测 杆

控制配重 透明园盘导向测定坍落度



H

紧固螺钉

锁紧测杆



J

紧固螺钉

锁紧工作架



M

配 重

适用于被测拌合物试样的外加负荷



N

透明园盘

压平试样



P

电源开关

接通断开电源



Q

维勃稠度显示

显示维勃稠度值



W

启动按钮

控制振动台起振或停止





代 号 名 称     功   能                    备 注

A 振动台    振动源 放置被测物容器 装有250W振动器

B 蝶形螺母 紧固容器          AC380/220V

C 容  器 盛装被测拌合物          Y/V

D 坍落度筒 标准试样容器

E 喂料斗         注入拌合物漏斗

F 操纵台      控制开关显示维勃稠度

G 测 杆    控制配重 透明园盘导向测定坍落度

H 紧固螺钉 锁紧测杆

J 紧固螺钉 锁紧工作架

M 配 重    适用于被测拌合物试样的外加负荷

N 透明园盘 压平试样

P 电源开关 接通断开电源

Q 维勃稠度显示 显示维勃稠度值

W 启动按钮 控制振动台起振或停止



使用方法

  ①用湿布把容器(C)坍落度筒(D)、及喂料斗(E)均用湿布抹匀,供其溢润。

  ②将喂料斗提到坍落度筒上方扣紧,校正容器位置,使中心与喂料斗中心重合,然后紧固定螺丝,蝶形螺母B。

  ③把按要求取得的混凝土试样用小铲分三层,经喂料斗(E)均均的装入筒内,装料及插捣的方法按标准方法进行(GB150-85第31 3条规定)即可。

  将拌合物分三层装入坍落度筒,每层拌合物捣实后约为筒高的1/3,在每层载面上用捣棒均匀插捣25下,在插捣第二层及顶层时应插过本层并使捣棒刚刚进入下面一层,顶层捣实毕,应用平板沿坍落度筒上口刮平。

  ④把喂料斗提起转离,垂直地提起坍落度筒,此时并注意不使混凝土试件产生横向扭动。

  ⑤托明圆盘(N)转到混凝土圆台体顶面,放松紧固螺钉(H)降下圆盘使其轻轻接触到混凝土顶面。

  ⑥紧固螺钉(J)并检查紧固螺钉(H),是否已经完全松开。

  ⑦接通电源开关(P)若显示不为零,揿下启动按钮(WON键)后即自动清零,且与振动台同时工作,自动记时,当振动到透明圆盘的底面被水泥浆布满的瞬时,关闭启动按钮(W、OFF)键工作结束,显示值(Q)所读出的时间(秒),即为该混凝土拌合物的维勃稠度值。



维护保养

  (1)每次使用完毕,应及时清除工作中溢出的水泥浆等物,以免腐蚀各活动表面,保持其活动的灵活,动作准确。

  (2)班前检查振动器两端振子前的锁紧螺母及开口锁是否松动。

  (3)由透明圆盘(N)配重(M)测杆组成的加重为2.75±0.05Kg,应经常检查是否在规定范围内如低于此范围时应及时修正,修正办法应在两配重间加一铅片至要求的标准重量。

  (4)每次用完毕应及时断电,以确保安全。

  (5)正常使用时,每年清洗振动器,电机两轴承,更换保养钙基润滑脂。

  (6)振动台上平面与下底座平行度超过1mm时应及时调整,调整时可在弹簧橡胶 碗下垫一适当铁板。



电路简介

  本仪器电路中采用了高精度的石英晶体HC-18/21作为振动源,经MM5399和CG3522B分颁后,由OC端输出至十进制,计数显示组合器件,完成整个计时过程在接通电源开关K1后,只要揿下K2电机即可工作,同时电路自动消零进入计时状态,整个电路见图三。



包装搬运和安装

  (1)维勃仪装在木箱内,由压条固定在木箱底座上,塑料机衣罩住维勃稠度仪,箱内装有技术文件袋,装有合格证说明书各1份。

  (2)搬运时应防止强烈冲击和振动,开箱前应检查箱体外部有无损坏,开箱后按随机装箱单检查,并检查有无因搬运途中因振动而产生的损坏现象。

  开箱搬运仪器严禁提抬振动台面,以免拉伤振动器引线,搬运时请搬运振动台下座。请用户务必注意。

  (3)仪器应放置在平整的混凝土或其它材质的钢性台面上,台面高度应以便于工作为宜,振动台面应保持水平。

  (4)仪器用电源为AC、380V交流电,请用户注意接地保护。
