东方高压调节阀油动机D300N-333000A工作原理分析

一、企业简介

1、四川东神自动化公司是一家以研究、设计和供应汽轮机控制设备和控制系统的新型企业，我们始终立足于汽轮发电机行业，不断创新、锐意进取、在行业的前沿领域不断尝试和探索。

2、我公司在供应高品质控制设备的同时，还提供汽轮机阀门流量曲线优化、伺服阀清洗、油动机清洗等技术服务，希望有需求的用户与我们沟通交流。

3、下面我们对东方高压调节阀油动机D300N-333000A的原理进行讲解，希望通过我们的分享，广大用户可以更深入得了解油动机的工作原理。

二、东方高压调节阀油动机D300N-333000A工作原理分析

1、液压伺服系统有两个功能：一是控制阀门的开度，二是伺服机构、阀门系统的快速卸载，即阀门的快关功能。对于连续型油动机，其阀门的开度控制是一个典型的闭环位置控制系统。对于开关型油动机其阀门的开度控制则是一个开环控制系统。现以东方高压调节阀油动机D300N-333000A为例加以说明。

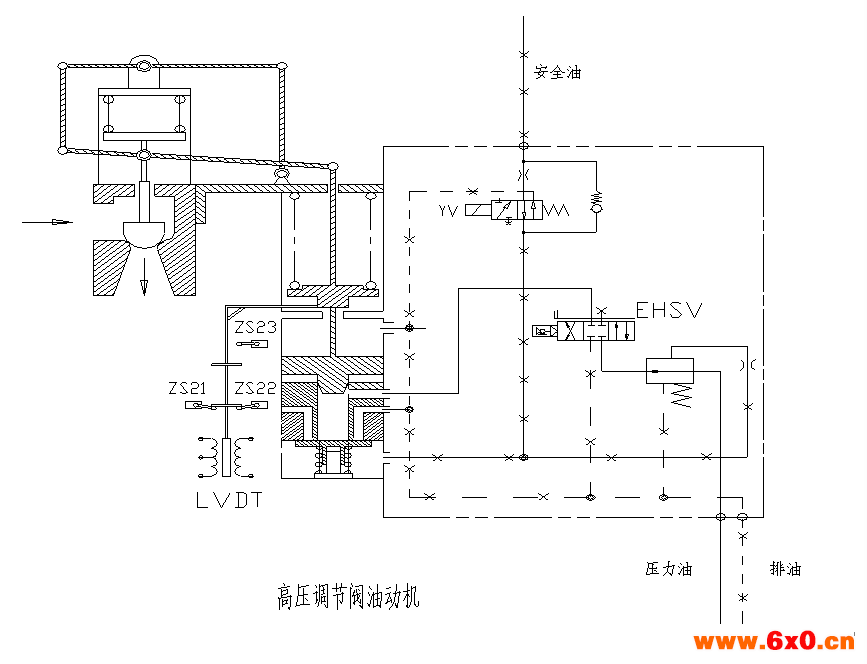

2、如当快关电磁阀失电时，系统安全油通过快关电磁阀进入盘式卸载阀下腔，在卸载阀下腔建立起安全油压，使卸载阀关闭；同时在安全油的作用下，切断阀打开，将压力油接通至伺服阀，此时，油动机工作准备就绪。计算机送来的阀位控制信号通过伺服放大器传到伺服阀，使其通向负载的阀口打开，高压油进入油缸下腔，使活塞上升并在活塞端面形成与弹簧相适应的负载力。由于位移传感器 (LVDT) 的拉杆与活塞连接，所以活塞的移动便由位移传感器产生位置信号，该信号通过解调器反馈到伺服放大器的输入端，直到与阀位指令相平衡时，伺服阀回到零位，遮断其进油口和排油口，活塞停止运动。此时蒸汽阀门已经开到了所需要的开度，完成了电信号——液压力——机械位移的转换过程。随着阀位指令信号有规律的变化，油动机不断地调节蒸汽阀门的开度，从而控制机组的转速和负荷等关键参数。

3、盘式卸载阀装在油动机的油缸下部。正常工作时，阀芯将负载压力、回油压力和安全油压力分开，当汽轮机机组遮断时，安全系统动作，安全油压泄压，盘式卸载阀在油缸活塞下油压的作用下打开，这时油动机活塞下油压的压力迅速降低，油动机活塞在阀门操纵座弹簧紧力下迅速下降。油动机活塞下的油液通过卸载阀向油动机活塞上腔转移，多余的油液则通过回油管流回油箱，使阀门快速关闭。油动机自身关闭时间常数为 0.15 秒，这个时间是通过热力学计算所得到的。

4、当需要油动机做快关试验（如OPC动作）时，可以通过每个油动机上的快关电磁阀带电来实现。其过程同安全系统动作类似。

5、当需要重新建立工作状态时，油路的设置保证了先建立安全油，使卸载阀关闭，油动机活塞下腔与回油通道切断，油动机就可以再次实现位置伺服控制。

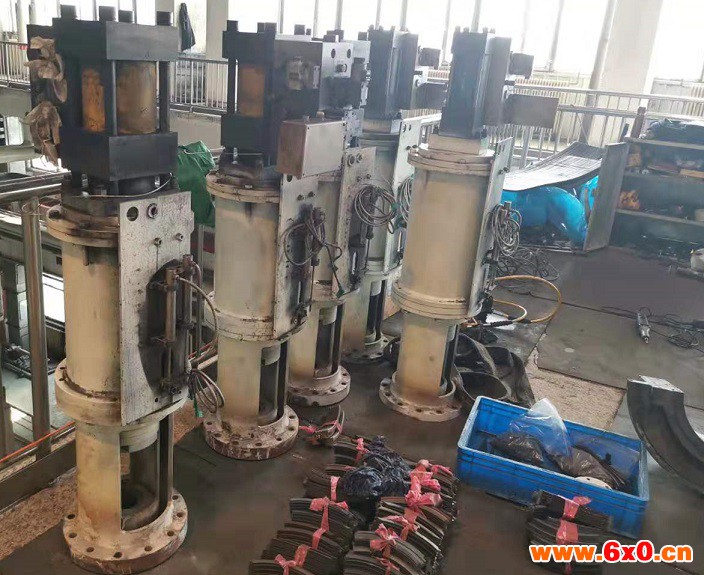

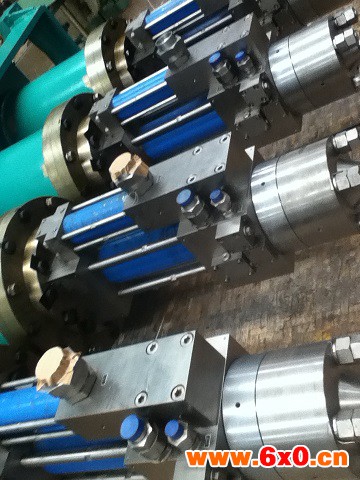

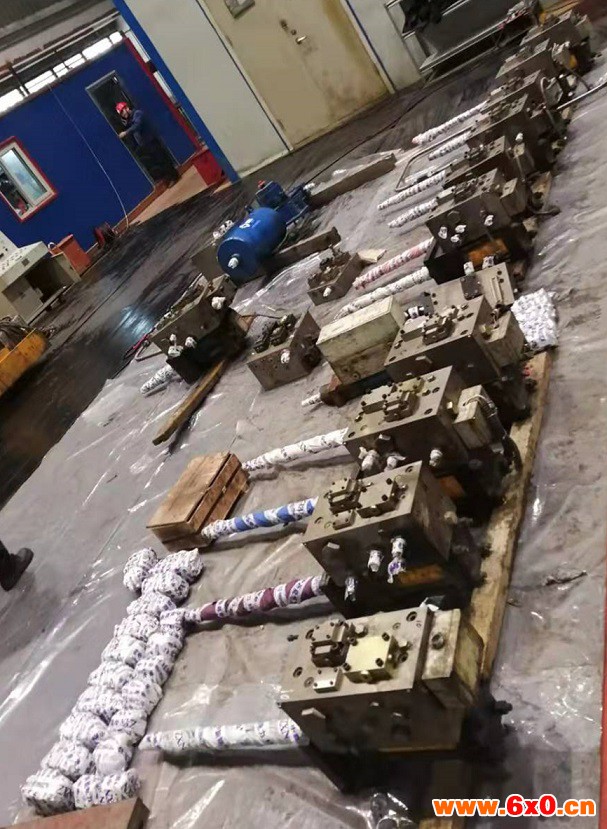

三、产品图片
