LYXF蓄电池放电机科技发展是企业生存的根本章  概述

1.1   综述

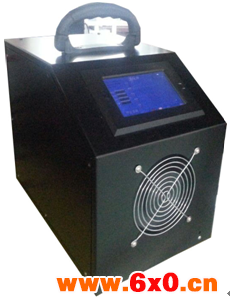

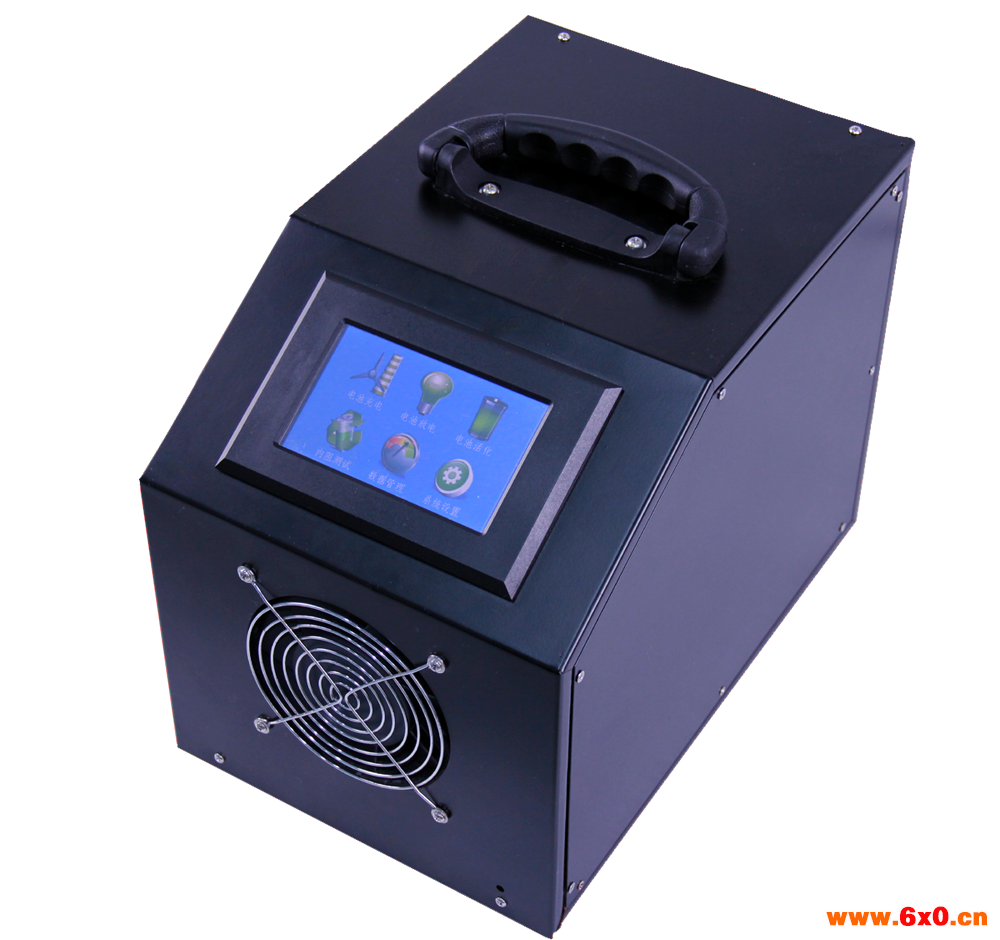

本仪器是针对整组12V-600V蓄电池系列测试,不同规格型号对整组要求不同,具体根据仪表为准。单体电池电压为1.2V-12V的铅酸蓄电池组进行测试的专用仪器。仪器采用当前先进的测试技术原理,在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破,是根据国家有关测试与维护规程要求所设计,对蓄电池进行性能检测的专业测试仪器。该仪器放电功率大,体积小,重量轻,上位机数据管理软件功能齐全,大大减少了蓄电池日常测试维护的工作量。为电池和UPS电源维护提供全面科学的检测手段。

1.2 主要功能特点

仪器采用触摸屏操作,直接使用触摸笔或者手指即可操作界面。

存储数据方式有内部存储和外部SD卡存储方式,自行选择。

具有过压、过流、过热等保护功能。

在线监测功能:在电池组处于在线放电、均充、浮充等状态下,对电池组及单节电池进行实时的监测;包括整组电压、单节电池电压、整组充放电电流、整组充放容量、监测时间等;

放电测试功能:在电池组脱离系统后利用智能假负载进行恒流或恒功率放电,或者利用智能假负载与用户设备并接进行恒流放电。设定好“放电电流”、“放电时间”、“放电容量”、“整组终止保护电压”、“单体终止保护电压”等参数,测试仪便自动执行放电功能,并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据;放电测试过程中可对放电参数进行修改。当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。单体电压终止条件也可设置为只报警不终止。

容量快测功能:(选配)在电池组脱离系统后利用智能假负载进行放电,只需3~20分钟便可测出电池组中每一节电池的实际容量、内阻、性能状况(正常、落后、劣化)等;

在测试过程中当检测到整组或者单体电池异常、测试仪工作异常时,测试仪自动终止测试,以便对电池进行保护。测试仪采用监控部分与功率部分一体化设计,功率部分采用新型高功效器件。人性化的操作界面,操作简单,流程清晰,每一步操作均有简体中文提示。

高亮度彩色屏幕液晶显示器,显示效果清晰优美。

上位机数据管理软件功能强大,界面友好,提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。

1.3技术指标:

规格

输入

电源

V、Hz

输入

功率       kVA

输入

电流     A

输出

电流

DC A

匹配蓄电池

外形尺寸

mm

重 量

kg

V

Ah

8.5h-11h

E24V/20A

220V

0.75

3.4

20

24

115-160

240×350×260

21.0

E24V/2

220V

0.9

4.3

25

24

145-200

240×350×260

21.0

E24V/30A

220V

1.1

5.1

30

24

175-240

240×350×260

21.0

E24V/40A

220V

1.5

6.8

40

24

230-320

240×350×260

23.5

E24V/4

220V

1.7

7.7

45

24

260-360

240×350×260

23.5

E24V/50A

220V

1.9

8.5

50

24

290-400

240×350×260

25.5

E24V/5

220V

2.1

9.4

55

24

320-440

240×350×260

25.5

E24V/6

220V

2.4

11.1

65

24

375-520

280×430×310

32.5

E24V/80A

220V

3.0

13.6

80

24

464-640

466×361×785

40.0

E36V/30A

220V

1.7

7.7

30

36

175-240

240×350×260

23.5

E36V/3

220V

2.0

8.9

35

36

200-280

240×350×260

24.5

E36V/40A

220V

2.3

10.2

40

36

230-320

240×350×260

24.5

E48V/2

220V

1.9

8.5

25

48

145-200

240×350×260

24.5

E48V/30A

220V

2.3

10.2

30

48

175-240

240×350×260

28

E48V/3

220V

2.6

11.9

35

48

205-280

240×350×260

28

E48V/4

380V

3.4

8.9

45

48

260-360

466×361×785

42

E48V/5

380V

4.1

10.9

55

48

320-440

466×361×785

46

E48V/6

380V

4.9

12.8

65

48

375-520

466×361×785

50

E48V/80A

380V

6.0

15.8

80

48

465-640

466×361×785

56

E72V/2

220V

2.8

12.8

25

72

145-200

280×430×310

35.5

E72V/30A

220V

3.4

15.3

30

72

175-240

280×430×310

35.5



















1.输入电源为三相AC(3/PE)

规格

输入

电源

V、Hz

输入

功率       kVA

输入

电流     A

输出

电流

DC A

匹配蓄电池

外形尺寸

mm

重 量

kg

V

Ah

8.5h-11h

D48V/5

380V

4.1

6.3

55

48

320-440

466×361×785

62

D48V/6

380V

4.9

7.4

65

48

375-520

466×361×785

65

D48V/80A

380V

6.0

9.1

80

48

465-640

466×361×785

68

D48V/100A

380V

7.5

11.4

100

48

580-800

526×360×882

86

D48V/120A

380V

9.0

13.7

120

48

700-960

526×360×882

95

D80V/6

380V

8.1

12.3

65

80

375-520

526×360×882

87

D80V/70A

380V

8.8

13.3

70

80

405-560

526×360×882

87

D80V/80A

380V

10.0

15.2

80

80

465-640

526×360×882

89

D80V/100A

380V

12.5

19.0

100

80

580-800

526×360×882

95

D80V/120A

380V

15.0

22.8

120

80

700-960

526×360×882

107





























































注:特殊要求,特殊规格,我们将另行定制!

代码E:单相AC(1/N/PE)或二相AC(2/PE)

代码D:三相AC(3/PE)

1.4测试步骤介绍

1.4.1在线监测测试:

步:连接单体电压采集器。(详见章节2.4)

第二步:把整组电压测试线连接到电池组两端。(详见章节2.5)

第三步:插入电源,主机开机。

第四步:进入在线监测参数设置。(详见章节3.1)

第五步:“确定”开始测试。

1.4.2 放电测试:

步:连接单体电压采集器(详见章节2.4)。纯负载不具此功能

第二步:放电开关,拨到分的位置(防止放电电缆反接,损坏仪器;反接告警提示)。

第三步:把放电线一端连到主机,另一端连到电池组两端。(注意红正黑负)。接反会告警提示。(详见章节2.5)

第四步:把整组电压测试线连接到电池组2端。

第五步:插入电源,主机开机。

第六步:进入放电参数设置。(详见章节3.2)

第七步:将放电开关拨到合的位置。

第八步:“确定”开始测试。

1.4.3容量快测(选配功能)

步:连接单体电压采集器(详见章节2.4)。

第二步:放电开关,拨到分的位置(防止放电电缆反接,损坏仪器;反接告警提示)。

第三步:把放电线一端连到主机,另一端连到电池组两端。(注意红正黑负)。接反会告警提示。(详见章节2.5)

第四步:把整组电压测试线连接到电池组2端。

第五步:插入电源,主机开机。

第六步:进入容量快测参数设置。(详见章节3.3)

第七步:将放电开关拨到合的位置。

第八步:“确定”开始测试。

LYXF蓄电池放电机科技发展是企业生存的根本第二章  接口及接线说明

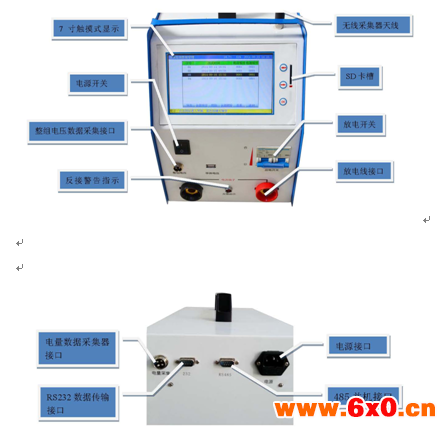

2.1接口说明



2.2显示屏





2.3简易按键(触摸有问题时,可以使用)

2.4单体电压采集器(简称:单体模块)(选配)

2.4.1单体电压采集器与主机通讯方式有两种:

无线通讯方式;无线模块需使用天线。

不能使用在电磁屏蔽及强电磁干扰场合;

主机与无线单体模块距离范围应在1m到20m之间;

要接好主机和无线单体电压采集器的天线;

b.  有线通讯方式;有线模块需通过usb线相互连接。

2.4.2单体模块根据所能监测电池节数分为两种:

a、24节单体模块。

b、6节单体模块。

 2.4.3单体模块接口说明(以24节单体模块为例):

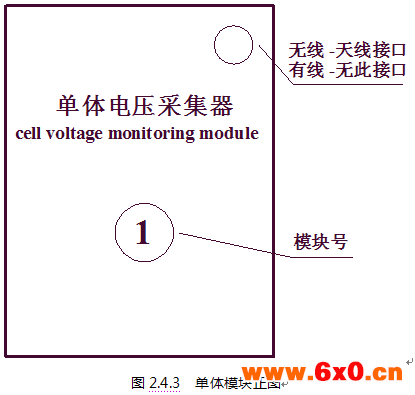

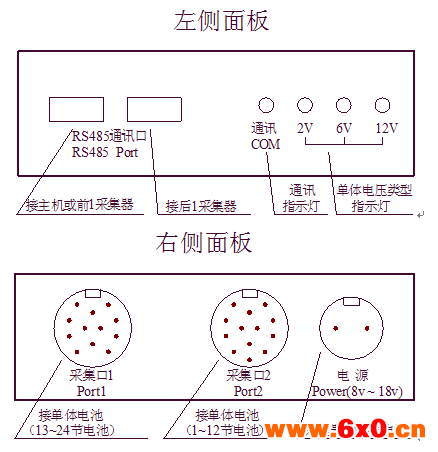

 图2.4.3  单体模块正图

2.4.4单体模块连接步骤:

步:确定整个电池组需要使用单体模块数量:

模块数量=整个电池组节数÷一个单体模块所能监测节数,未整除的,模块数量需要加1.

举例:电池组电池节数110节,配置的单体模块所能监测24节,110÷24=4.58个,未整除,所以需要使用的模块数量=5个。

第二步:连接单体模块与电池的连线。(单体模块从1号模块开始)

单体模块与单体电池连接,请用户按照对应的电池编号进行采集连接!先采集线与电池的连接,后给模块供电。

电压采集线与电池接线顺序为:以电池组负极为接线起始端,从电池组负极开始按照“黑00、红01、红02-----红23、红24”依次接线。使用多个单体模块时,按单体模块编号,从前到后,单体模块所有采集线全部连接上,后一个模块多余的采集线,不用连接。

接线完成后先检查接线是否正确,确认无误后将航空接口和采集器的“采集口1和采集口2”相连接;采集口1对应12芯线束、采集口2对应13芯线束。

单体模块的供电电源,单体模块的供电电压是“8V~18V”,由电源口单独供电,将2芯电源线接到“8V~18V”电源上,注意红正黑负不要接反,确认无误将2芯航空头和单体模块的“电源”口相连接。电源取电方法,假如当前测量的电池组的单体电压是2V,通过5节电池取电;单体电压是6V,通过2节电池取电;单体电压是12V,通过1节电池取电。注意,每个单体模块都需要供电。

单体模块供电后,对应模块上单体电压指示灯闪烁正常。

举例如下:

以24节2V电池为例,接线如下

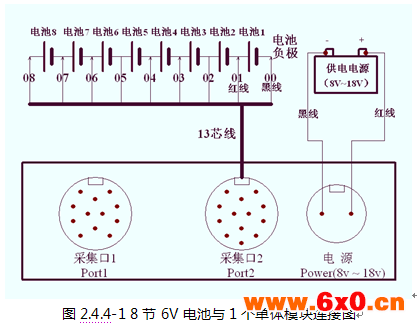

以8节6V电池为例,只接采集口2的前9芯,多余的4芯不用连接,接线如下

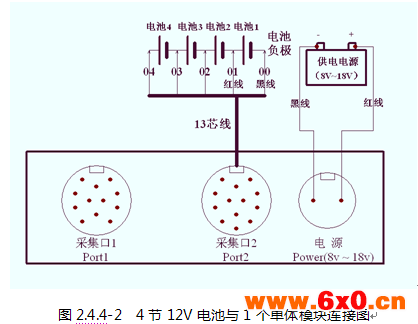

以4节12V电池为例,只接采集口2的前5芯,多余的8芯不用连接,接线如下:

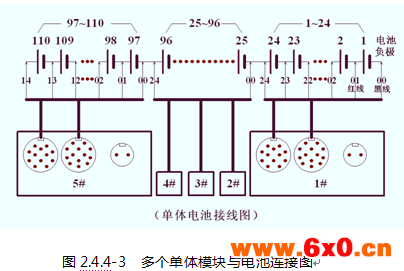

d.  若整组电压为220V电池组有110节2V电池,计算需要的模块是110÷24=4.58个,需要5个模块,后一个模块只需要测14节电池;连接通讯接口,接线如下



第三步:如果单体模块是有线通讯,请将USB线连接到各单体模块与主机;无线方式请将天线连接好。

2.5主机接线说明

2.5.1接线、拆线原则

测试前接线时应按照“先仪器,后电池”的顺序进行接线,即:先接仪器端的连线,后接电池端的连线。

测试完毕,用户拆线时应按“先电池、后仪器”的顺序进行拆线,即先拆电池端的连线,后拆仪器端的连接。

2.5.2 放电电缆的连接

放电电缆线将测试仪的“放电电流接口”与电池组并接。

注:“正”(红色)接电池组正极,“负”(黑色)接电池组负极。 严禁接反!

2.5.3 整组电压采集线的连接

用整组电压采集线将测试仪“整组电压”与电池组正、负极并接。

注:整组电压线的“正”(红色夹子)接电池组正极,“负”(黑色夹接电池组负极。  严禁接反!

2.5.4 连接测试仪供电220V电源线。当采用直流供电时不接。

2.5.5 请用户仔细检查接线是否正确,注意电池端子、电压采集线端子、放电电流端子正、负极接线是否正确,严禁接反!

2.5.6 检查无误后,接通电源,测试仪开始工作

2.6电量采集(选配)

测试仪工作于在线监测时,电量采集器用于监测电池组的充放电电流。

测试仪工作于放电测试时,电量采集器用于测试用户设备的放电电流。

电量采集器指示方向为电池组充电电流方向,请勿接反

2.7并机接线(选配)

必须具备两台仪器。

每台仪器分别连接好测试线。

将两台仪器通过RS485接口连接一起。

将一台设置为主机,;另一台设置为从机(详见章节3.12)。

LYXF蓄电池放电机科技发展是企业生存的根本第三章  操作指南

3.1在线监测功能

在电池组处于放电、均充、浮充状态下对电池进行监测并保存过程测试数据,当时间到后仪器自动停止监测,也可人为停止监测。

3.1.1测试准备

接线:接线应先接仪器的连线,后接与电池的连线





开机进入主界面,选择 进入在线监测设置界面

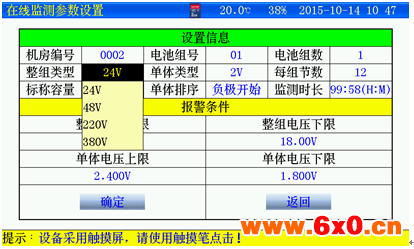

图3.1.2  在线监测参数设置界面

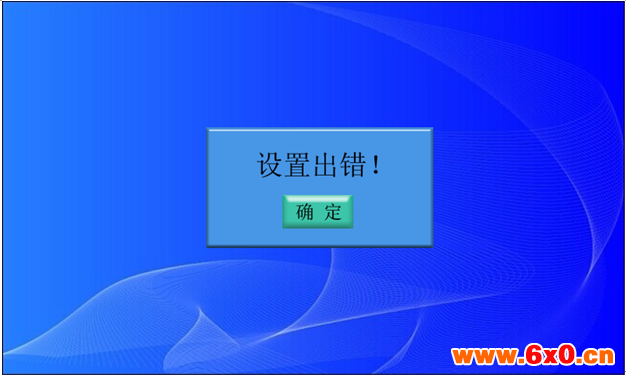

按界面提示输入设置参数,若参数设置错误,发出“笛. 笛. 笛.”的提示音,提示:参数设置不合理。

机房编号:0001-9999

电池组号:01-99

电池组数:电池组数1~2组

整组类型:根据电池组电压选择。(多种电压类型的测试仪器,必须严格按电池组选择)

单体类型:单节电池标称电压。

每组节数:需要监测的电池组电池节数。(电池组数x每组节数不能大于240节)

标称容量:单节电池的标称容量。

单体排序:负极开始和正极开始;只是针对显示记录数据,与单体采集接线无关,单体采集接线必须按照单体电压接线说明正确连接!以下相同。

监测时长:时:分;小1分钟;大99小时59分。

整组电压上限:电池组上限报警参数。

整组电压下限:电池组下限报警参数。

单体电压上限:单体电压上限报警参数。

单体电压下限:单体电压下限报警参数。

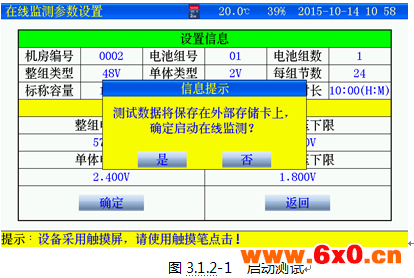

设置完成并确认接线正确后,按确定进入在线监测。

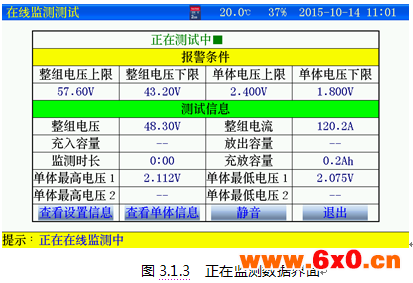

3.1.3测试界面

达到报警条件的数据,将显示为红色。

查看设置信息:测试中可修改报警条件。

查看单体信息:显示电池组每节电池电压,显示电池组电压柱状图。(详见章节3.1.4)

静音:若达到报警条件,测试仪显示报警原因,并发出“笛…笛.笛...”的提示音,按此键可关闭报警。

退出:停止监测



3.1.4单体数据信息

显示蓝色数据为大值,红色数据为小值。

柱状图:电池组图形方式显示

存在多组电池组,通过上一组、下一组选择。

每页显示24节数据,查看其它节电池,通过上一页、下一页选择。

返回:返回测试主界面

查看某节电池电压,点击柱状图选择,当前值处显示。

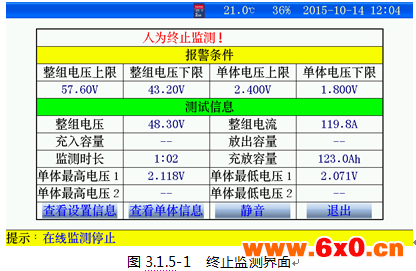

3.1.5停止监测

点击“是”将停止监测。

测试完毕;查看测试数据详见章节3.5介绍

关闭测试仪电源,拆除接线,拆线时应先拆与电池的连线,后拆与仪器的连线

3.2放电功能

在离线状态下对电池组进行放电,或将仪器与用户设备并接对电池组进行放电。放电按设置参数进行并保存过程测试数据,当达到任一终止条件后仪器自动终止放电,也可人为终止放电。

3.2.1测前准备

接线应先接与仪器的连线,后接与电池的连线。用放电电缆将电池组与测试仪并接

若仪器需要外挂负载,请先设置工作模式为主机模式(详见章节3.10)设置完成后才可进行测试。

3.2.2参数设置

    开机进入主界面,选择进入放电参数设置界面

按界面提示输入设置参数,若参数设置错误,发出“笛. 笛. 笛.”的提示音,提示:参数设置不合理。

机房编号:0001-9999

电池组号:01-99

电池组数:电池组数1~2组

整组类型:根据电池组电压选择。(多种电压类型的测试仪器,必须严格选择)

单体类型:单节电池标称电压。

每组节数:需要监测的电池组电池节数。(电池组数x每组节数不能大于240节)

标称容量:单节电池的标称容量。

单体排序:负极开始和正极开始;只是针对显示记录数据,与单体采集接线无关,单体采集接线必须按照单体电压接线说明正确连接!以下相同。

放电方式:

恒流:应不大于仪器的电流规格值,超出,仪器提示

恒功率:48V: 设定功率大值=(整组类型*1.2*大放电电流/1000)KW

放电小时率:0.5-10小时可选择。

整组电压下限:若用户放电时不需要监测整组电压,只需将终止条件中的整组电压设为0既可。

单体电压下限:若用户放电时不需要监测单体电压,只需将终止条件中的单体电压下限设为0既可。

单体电压到节数:单体电压下限到节数,采取“终止”方式有效。“报警”只有有1节满足就会报警。

放电时长:时:分;小1分钟;大99小时59分。

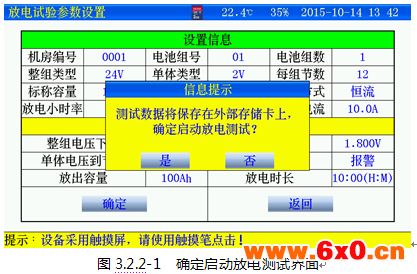

设置完成并确认接线正确后,合上放电开关,按确定进入放电测试。

点击“是”启动放电

3.2.3 测试界面

达到报警条件的数据,将显示为红色。

查看设置信息:测试中可修改报警终止条件。

查看单体信息:显示电池组每节电池电压,显示电池组电压柱状图。(详见章节3.2.4)

静音:若达到报警条件,测试仪显示报警原因,并发出“笛…笛.笛...”的提示音,按此键可关闭报警。

退出:停止放电

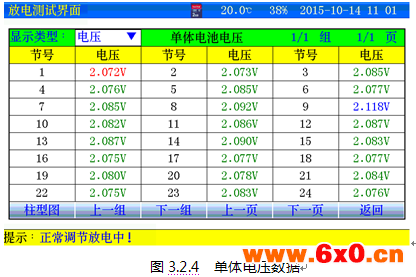

3.2.4单体数据信息

显示蓝色数据为大值,红色数据为小值。

柱状图:电池组图形方式显示

存在多组电池组,通过上一组、下一组选择。

每页显示24节数据,查看其它节电池,通过上一页、下一页选择。

返回:返回测试主界面

查看某节电池电压,点击柱状图选择,当前值处显示。

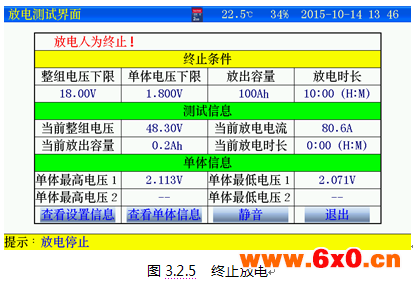

3.2.5停止放电

人为终止或达到终止条件后,测试仪停止放电,进行散热,此时禁止关闭仪器电源,以免造成仪器损坏!散热结束后,显示测试结果。

测试完毕;查看测试数据详见章节3.5介绍

关闭放电开关,关闭测试仪电源,拆除接线,拆线时应先拆与电池的连线,后拆与仪器的连线

3.3容量快测功能(选配)

电池组在离线状态下进行容量、内阻测试。

3.3.1测试准备

测试前连接仪器与电池的连线,参考放电功能接线。

3.3.2参数设置

主界面,选择 进入容量快测参数设置界面

按界面提示输入设置参数,若参数设置错误,发出“笛. 笛. 笛.”的提示音,提示:参数设置不合理。

机房编号:0001-9999

电池组号:01-99

电池组数:电池组数1~2组

整组类型:根据电池组电压选择。(多种电压类型的测试仪器,必须严格选择)

单体类型:单节电池标称电压。

每组节数:需要监测的电池组电池节数。(电池组数x每组节数不能大于240节)

标称容量:单节电池的标称容量。

单体排序:负极开始和正极开始;只是针对显示记录数据,与单体采集接线无关,单体采集接线必须按照单体电压接线说明正确连接!

3.3.3开始测试

测试结束后,查看数据有效。

3.3.4测试结果

容量、内阻显示点击显示类型切换。

3.4测试模板功能

仪器每种测试功能提供10组测试参数模板,参数可自定义。

3.5数据管理功能

数据存储有两种存储方式:内部存储和外部存储。

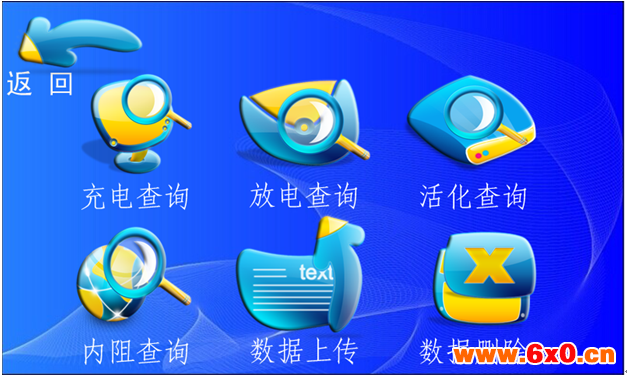

主界面,进入,在线监测、放电试验、容量评估点击相对应的图标进入,查看数据。

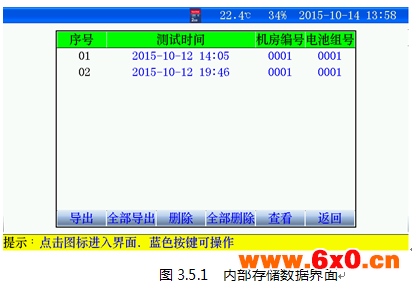

3.5.1采用内部存储方式:

使用内部存储,测量时小存储数据间隔1分钟,仪器根据测试时长分配存储时间。

内部存储数据,通过上位机分析,需要通过SD卡导出

内部存储数据多5-10组数据。

导出:先选择某条记录后,点击”导出“,当前记录导出到SD卡。

全部导出:当前所有记录全部导出到SD卡。

删除:先选择某条记录,点击删除,删除当前记录。

全部删除:点击后,删除所有记录。

查看:先选择某条记录后,点击“查看 “,查看电池组每节电池详细数据。

3.5.2采用外部存储(SD卡)方式:

使用外部存储,存储数据间隔可设置,小存储数据时间5秒。

外部存储,通过上位机分析,无需导出,直接通过读卡器连接电脑。

外部存储,存储数据大999组。

文件名命名规则:功能代码-机房编号-电池组号-测试日期时间。

功能代码:

J:在线监测数据  J0001-01-150112135048.CFJ

F: 放电数据   F0001-01-150112135048.CFJ

图3.5.2  放电试验数据界面(其他功能,界面一致)

每页显示9条记录,通过“上一页“”下一页“翻页查看

全部删除:点击后,删除所有记录。

删除:先选择某条记录,点击删除,删除当前记录。

查看信息:先选择某条记录后,点击“查看信息“,查看详细数据。

3.5.3查看信息

测试小于1分钟,将无法查看曲线。

数据趋势图:查看整组电压、单体电压测试时间内的曲线。

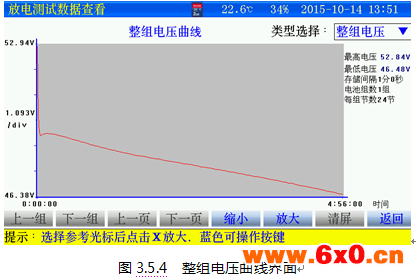

3.5.4 数据趋势图

查看某一时间数据,可直接点击图形区域,光标直接显示时间、电压值。

查看单体曲线,点击“类型选择”进入。

查看某节电池时间数据,点击“参考曲线”,输入电池节号。点击图形区域,光标直接显示时间、电压值。

其他节电池曲线通过“下一页”“上一页”翻看。

将不同节电池放在一起,曲线比较,点击 第几节位置,添加电池节号即可。

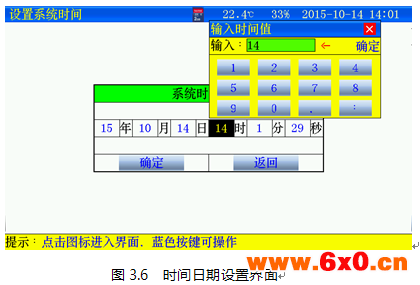

3.6 时间设置

  主界面,进入时间设置界面

设置完成后,确定生效。

3.7 触摸屏校准

       主界面,进入触摸屏校准界面

点击“是“,触摸屏校准采用五点方式,按顺序点击十字,完成后自动返回,如果校准错误,触摸屏不灵,可通过按键移动进入触摸屏重新校准。

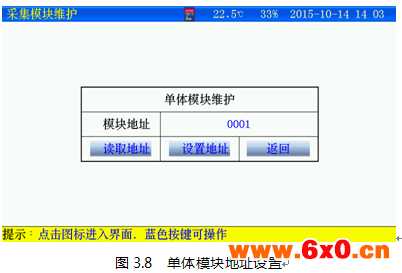

3.8 单体模块维护

主界面进入单体模块界面

维护单体模块时,主机只能接1个单体模块。

设置地址:首先“读取地址”成功后,输入模块地址,然后“设置地址”,有效。

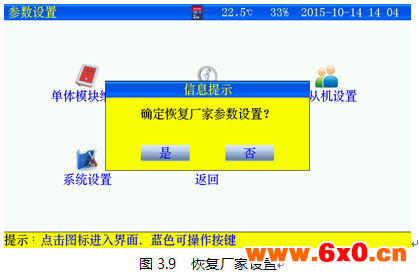

3.9 恢复厂家设置

    主界面进入恢复厂家界面

3.10 主从机设置

此功能,在一台仪器放电电流达不到要求时,需要两台仪器并机工作时使用。

将检测单体模块的仪器设为主机,另一台设为从机(只负责放电,不接整组电压线,单体)。

主界面进入界面

主从机:设为主机。

从机数量:有1台设为1.

确定后返回主界面,开始放电。

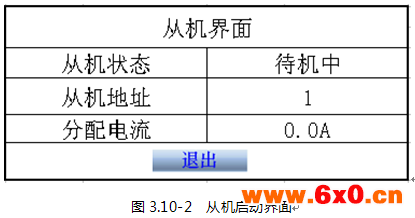

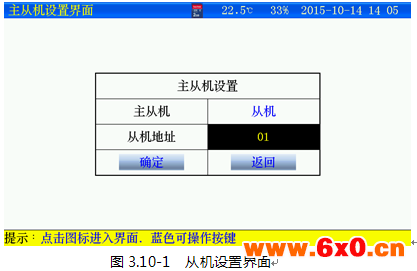

主从机:设为从机。

从机地址:从1开始。

确定后自动进入,从机工作状态,等待主机发送指令

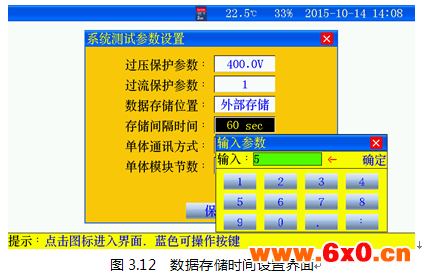

3.11 数据存储设置

存储测试数据分内部存储和外部存储(SD卡存储)两种方式。采用外部存储方式,存储间隔小可设置5秒存一次。内部存储,在测试时,仪器根据测试时长给定存储间隔

    主界面进入界面

3.12 存储时间设置

    主界面进入界面

3.13 单体通讯方式设置

主界面进入界面

3.14 单体模块节数设置

主界面进入界面

本公司有多款单体模块类型,为了兼容性,需根据单体模块监测电池节数设置。无需修改此参数,出厂时已配置正确。

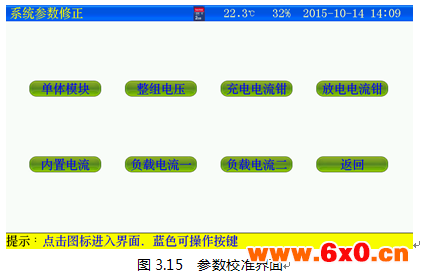

3.15 参数校准

     主界面进入界面

     仪器在出厂时已校准,一般不使用。

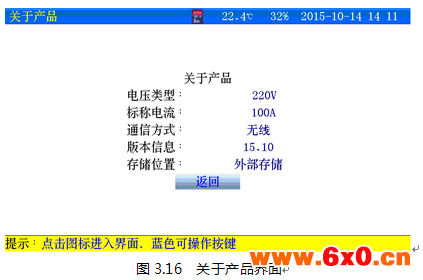

3.16 关于产品

  主界面进入界面

电压类型:当前仪器适用整组电压标定值。

标称电流:仪器当前对应不同电压的大放电电流值

通信方式:主机与单体模块通信方式。

存储位置:测试数据选择存储的位置。

LYXF蓄电池放电机科技发展是企业生存的根本第四章  上位机软件说明

4.1软件安装

运行SD卡上的setup.exe ,用户按照界面提示步骤进行,即可完成数据管理软件的安装。

4.2软件运行

运行“桌面-    图标”或运行“开始-程序-蓄电池数据管理软件

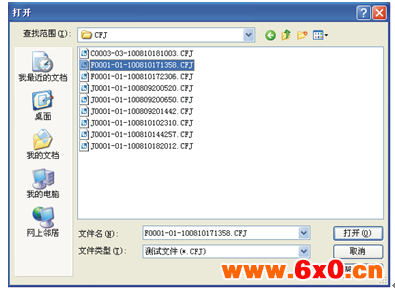

从菜单中选择“文件-打开”进入打开测试界面。选中一个或多个测试文件,点击打开,选中的测试文件被打开。

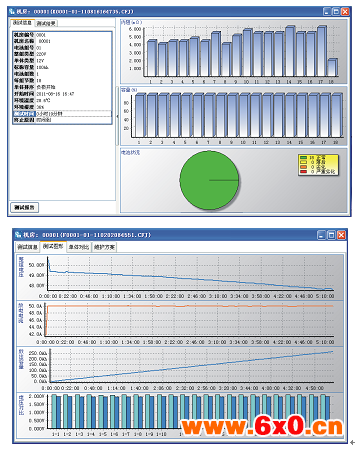

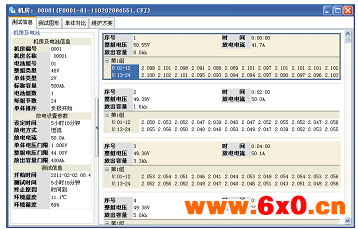

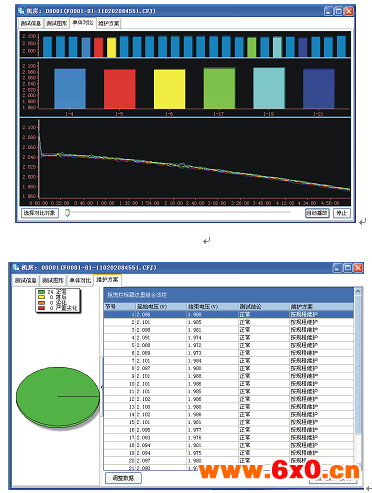

4.3数据分析

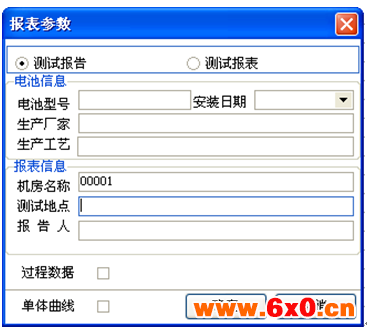

在维护方案窗口下点击打印,弹出报表参数对话框,填写报表参数,若需要生成过程数据,则选择过程数据及采样间隔时间,进行打印。

4.4生成报告

4.5上位机远程控制

4.5.1 串口设置

选择仪器通讯的计算机串口端口。

从菜单中选择“工具-通讯口设置”进入,按计算机配置选择端口号。

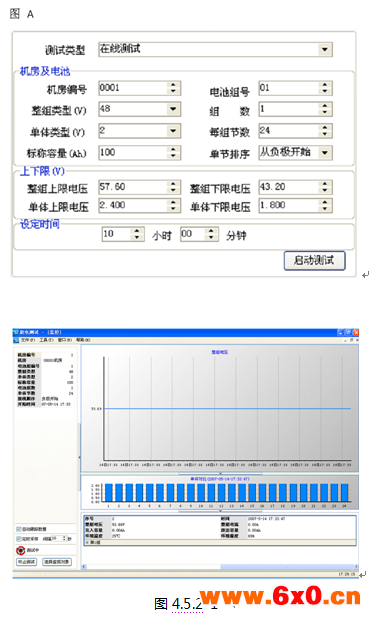

4.5.2实时监测

实时监控功能包括启动测试并进行实时监测。

通过串口与仪器正确连接后,点击“实时监控”,当仪器无任何测试时进入图下所示界面,用户设置参数启动测试。若仪器处于在线测试或放电测试时,进入图2.4.6所示界面,对于充电,容量测试状态不具备实时监测功能。若与仪器连接错误则提示“超时错误!”。

当启动放电测试时,仪器接收到PC机发出的指令后发出“笛.笛.笛..”声,提示用户确认设置信息,确认仪器接线正确后打开仪器放电测试开关。对于在线监测和放电测试可通过PC机直接终止仪器的测试工作。

点击“选择监测对象”按钮,可选择监测内容;

点击“终止测试”按钮,可终止仪器正在进行的在线监测或放电测试。

LYXF蓄电池放电机科技发展是企业生存的根本第五章  维护及注意事项

5.1现象说明

开始测试时,提示电压过高:查看 过压保护参数设置

单体模块通迅异常:

检查单体模块是否工作正常。

内部存储数据无法导出或者上位机打开数据错误:

请检查SD卡是否插入,SD卡有无损坏,更换SD卡重新试。

触摸屏失灵:请重新校准触摸屏。

5.2注意事项

测试仪应放置在通风良好、无腐蚀、无强电磁场干扰的环境下运行,主机箱前后端通风孔不得堵塞,保证通风良好!

测试仪正常工作时不得带电插拔连接端子,否则造成测试仪损坏!

测试仪在放电过程中若交流电突然断电,风扇将继续工作进行散热,此时请勿关闭放电开关,约1分钟后再关闭放电开关。

请用户严格按照本说明书操作,严禁带电操作或野蛮操作。

产品搬移过程中应避免磕碰或严重撞击。

产品贮存中应注意防潮、防火。

本说明书中图示及说明可能与实物有细微差别,请以实物为准。

机内有高压,非本公司维修软件或授权维修人员不得擅自维修。

未经本公司许可擅自拆机维修,保修自动失效。

声  明

本公司将适时对测试仪进行技术性能的改进和完善。同时,本说明书随着产品的升级改进,局部可能会有所变动。如有变更,恕不另行通知。

一、概述

1.1 主机

主机有大夹具(红、黑)两个,红(黑)夹具的接线端均固定在面板的前方,空气开关安装在面板的前方以方便开关的控制。

1.2 用途

蓄电池活化仪(以下简称活化仪),是一款多功能型蓄电池维护维修检测的设备,是对蓄电池进行日常维护不可缺少的好帮手。设备体积小,方便移动操作。

每年电池早期衰退导致的性能下降和劣化,使得大批量的电池报废,带来很大的经济损失,同时也带来了严重的环境污染。因此电池的修复与活化和电池的再利用一直是一个热点话题,尤其近年受到了国家相关部门的高度重视。

众所周知,在各行各业里,对于电源安全要求较高的系统,都配有后备电源、UPS等,而蓄电池就是其中核心部分。这些蓄电池有很大一部分是成组使用,任何单节电池的老化落后,都会严重影响到整组电池的性能,并很快会使得整组电池中其他单体变坏,进而引起整组电池提前退出运行。就是作为单体使用的汽车电池,大部分仅仅因为不能正常启动汽车就全部被报废。实际上,对于落后或者变坏的蓄电池进行活化处理后,大部分都可以有效地重新激活电池,延长使用寿命,在蓄电池日常维护中有着很好的现实意义。

活化仪不仅有对蓄电池进行的可编程充电/放电循环激活作用外,还有以下几种独立的使用方式:电池充电、电池放电、电池活化、电池内阻测试、电池性能测试。所有充放电都是可编程的,同时带有电池极性柱温度监测,过热自动停止操作。充电自动按照三段式过程充电。这些功能完全满足了日常对于蓄电池维护的主要需求。

可以在线或者离线使用,同时兼容2V,6V(根据客户要求定做),12V电池。



1.3 功能

1.3.1电池充电

可编程对单体电池进行充电,编程内容包括:电池编号,电池类型选择,充电电流,充电时间,限压;

充电方式:自动对蓄电池按照编程值进行三段式充电:恒流—恒压—浮充;

当满足充电时间或是充电完成都会停止充电,显示充电完毕。

恒流充电时,电流以0.1C进行充电,当电压超过限压时转化为恒压充电,当电流小于0.005C时转化为浮充,曲线图如下图所示:

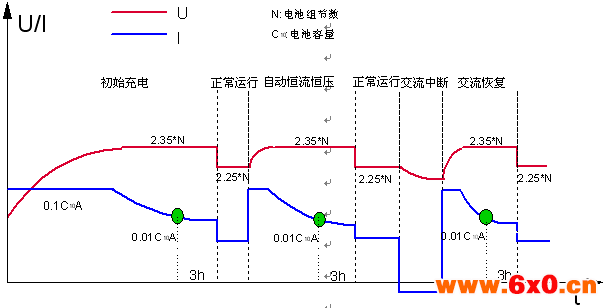

                                                        图1. 三段式充电全过程



实时显示充电动态过程信息;

温度监测,超出设定值自动启动风扇进行散热;

1.3.2电池放电

可编程对单体电池放电,编程内容包括:电池编号,电池类型选择,放电电流,放电时间,限压;

放电方式:恒流放电,低于限压或是放电时间到时停止放电,显示放电完毕;

实时显示放电动态过程信息;

温度检测,超出设定值自动启动风扇进行散热;

1.3.3电池活化

可编程对单体电池进行活化,编程内容包括:电池编号,电池类型选择,充电限压(上限),放电限压(下限),充放电循环次数,每个循环的充电电流,充电时间,放电时间,放电电流;

活化方式:逐个循环按照编程值执行,放电完毕以低于限压或是放电设定时间到自动停止,充电完毕以充电设定时间到或是充电完毕为准,;

实时显示活化动态过程信息;

温度监测,超出设定值自动启动风扇进行散热;

1.3.4内阻测试

可编程对单体电池进行内阻测试,编程内容包括:电池编号,电池类型选择,测试电流。



1.4 特点

1)蓄电池日常维护功能齐全;

2)体积小方便转移;

3)温度监测,超出设定值自动启动风扇进行散热;

4)三段式充电,以确保不会过充;

5)限压保护,保证不会过放或是过充;

6)模块化设计,方便维护;

7)用户界面好,大屏幕LCD,简体中文菜单式操作,人机界面丰富;



1.5 工作原理

活化仪的工作原理:电源中广泛使用的铅酸蓄电池和免维护电池的所谓失效和容量衰减,都直接表现为内阻增大、端电压升高、使用性能明显下降等。影响蓄电池的内在质量主要表现在蓄电池硫化,造成硫化的两个重要因素:一是极化电压,二是记忆效应,其中极化电压是在充电过程中,电荷堆积于蓄电池电极上而产生的反向,实际上表现为蓄电池内阻的增大。消除极化电压的有效方法,是采用负极性脉冲在蓄电池两端瞬间放掉电极上堆积的反极性电荷。记忆效应则可通过多次充放电来消除。落后蓄电池的活化是采用模糊数学控制理论,完全模拟蓄电池自身的充放电特性导出的多级充放电算法。模拟的结果完全再现每块蓄电池的自身充放电特征,达到激活落后电池提升其容量的目的,硫酸盐结晶被离子化,并作为一种活性材料不断地溶解在电解液中,降低蓄电池的内阻,稳定充电电压。经过活化激活后可恢复和提升电池的实际容量。

1.6 技术指标

蓄电池活化仪技术指标如表1:

电气特征

智能蓄电池活化仪

分辨率

稳流/压精度

充电电流

1~100A(2V模式)、

1~60A(6V模式)、

1~30A(12V模式)

0.01A

优于0.2%

放电电流

1~100A(2V模式)、

1~60A(6V模式)、

1~30A(12V模式)

0.01A

优于0.2%

充、放电总电压

1.7V~2.6V(2V模式)、

5.1V~7.2V(6V模式)、10.2~15V ( 12V 模 式)

0.001V(2V模式)

0.01V(6V、12V模式)

≤0.2%

温度测量范围

-18℃~55℃

0.001℃

0.1℃

供电电源

AC220±10%

体积

30*42.5*20cm

重量

15kg

使用环境

0℃~50℃ 5%~90%RH 室内

显示方式

480*800 LCD

通信接口

可根据客户要求定做(RS232通信和USB通信)

携带方式

便携手提

散热方式

强风制冷

表1.蓄电池活化仪技术指标



1.7 操作面扳说明

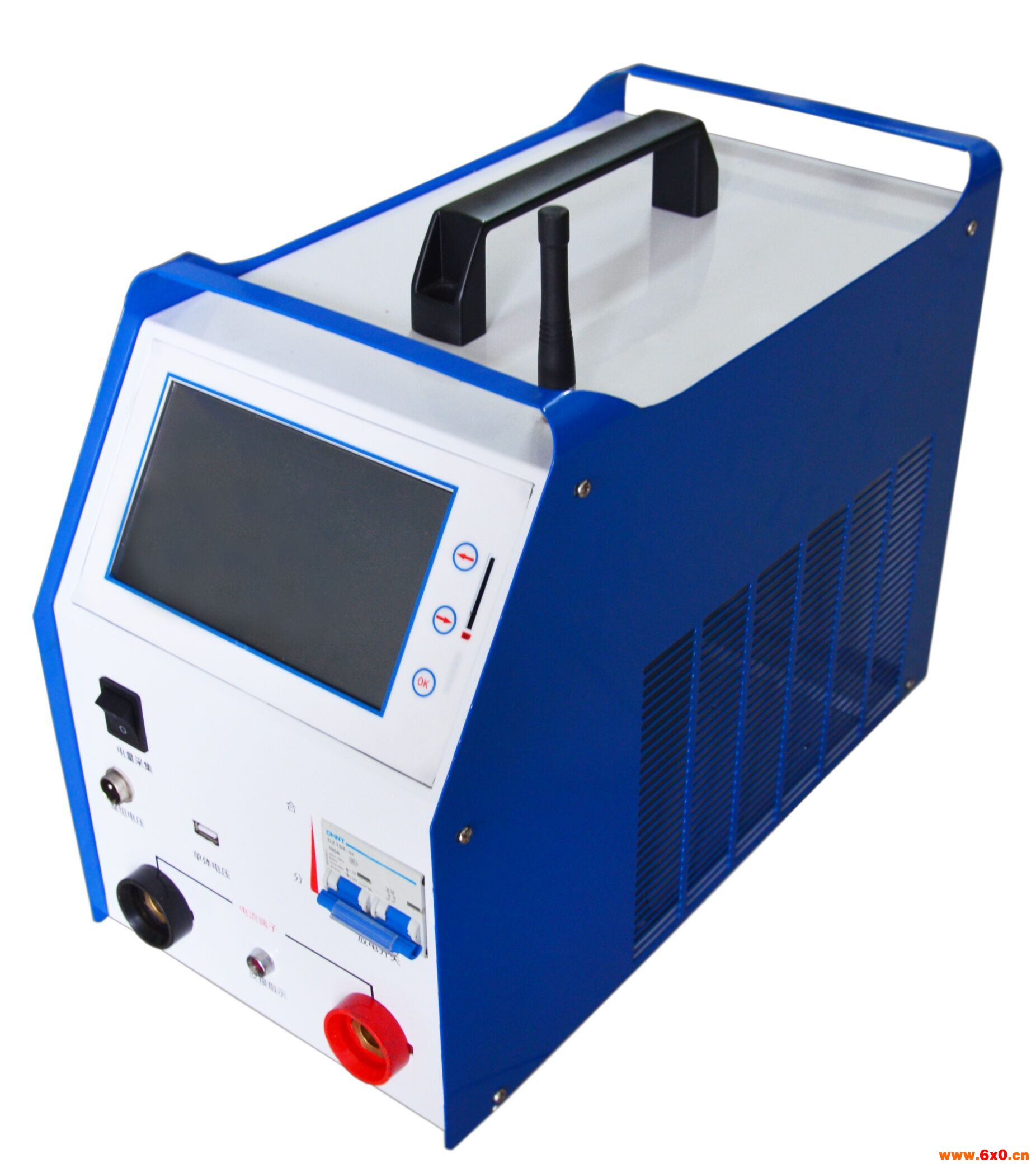

主机上的所有操作均在主机正面,操作区如图2:

                 图2:主机正面面板

1.8 连接

设备上的电流回路(红、黑大夹具)与电池正负极正确连接。先接负极(黑色夹具),后接正极(红色夹具)。电压回路(红、黑小夹具)与电池正负极正确连接。连接图如图3:



图3.夹具与蓄电池连接图



二、功能及操作步骤

主菜单:

打开面板上的空气开关,稍做等待系统会自动进入蓄电池活化仪操作主界面。主菜单界面如图4

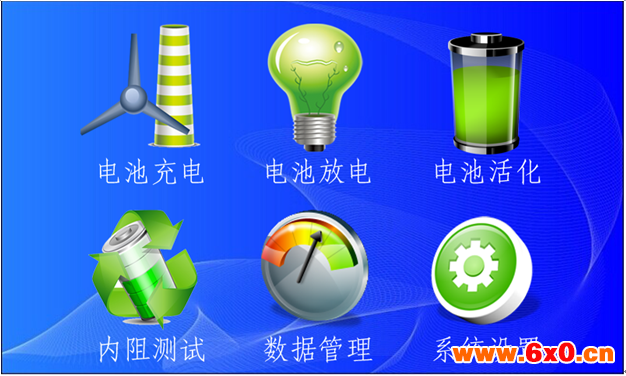

                                       图4.活化仪主界面

2.1电池充电

在主菜单中点击电池充电,即可进入电池充电的参数设置界面。如图5:



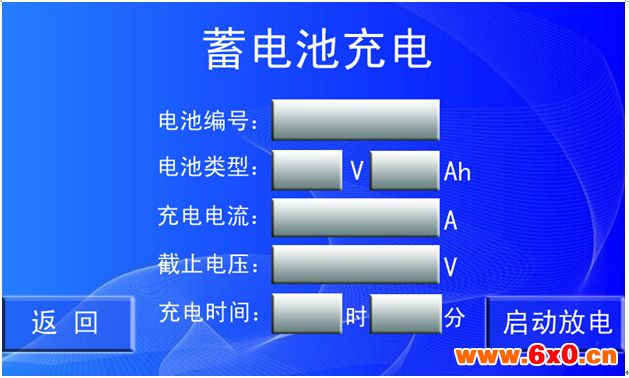

                                   图5.电池充电设置界面



1)选择电池编号,默认从0001开始,编号可以根据操作的顺序依次递增;用户不可以自己设定电池的编号,大到30。

2)用户需根据需要的电池的类型为基础,在电池类型栏选择和输入电池电压和电池容量,当选择好电池电压系统会给用户提供一个截止电压的默认值,用户也自行设置该值,同样输入完电池容量系统也会给一个充电电流的默认值,用户也自行设置该值。

注意:1.通常情况下,系统预设的充(放)电电流一般设定成0.1C10,C10表示10小时率的放电容量,0.1C10表示是10个小时放电时的电流大小,例如200Ah的电池,10个小时放电电流为20A,则0.1C表示是20A的电流;150Ah的电池,10小时放电电流为1,则0.1C表示是1。

2.建议单次充放电时间不要超过18小时(适用于充/放电设置)。

3.参数设置中设置的截止电压起到保护电池的作用。

4.对于小容量的电池还应该注意工作电流的设定。建议以0.1C10(即工作电流为电池容量值的0.1倍大小)的速率进行充电放电。

3)设置完成后,点击启动充电。

①、如果参数设置出错的话,系统会弹出一个提示框。如图6:

                                图6.参数设置出错界面

点击确定之后,即可回到参数设置界面从新设置充电参数。

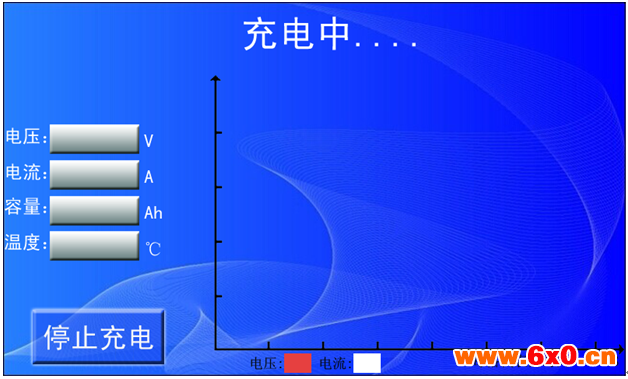

②、如果一切设置正常即可进入充电时一些实时数据和曲线图形的状态界面。如图7:

                                       图7.实时数据显示界面



在该界面下会显示实时的电压,电流和温度数据,还有两个电压和电流的实时曲线图。

如果用户想中途中断充电,可以点击停止充电。点击停止充电时会提示用户是否停止,如果点是,则停止充电回到充电设置界面,如果点否,继续回到实时数据显示界面。



2.2电池放电

电池放电的界面于电池充电的界面类似,操作也相一致,只不过作用效果是相反的。在主菜单中按电池放电,进入电池放电菜单界面。如图8:



                                        图8.电池放电设置界面



电池放电参数设置和电池充电类似。

2.3电池的活化

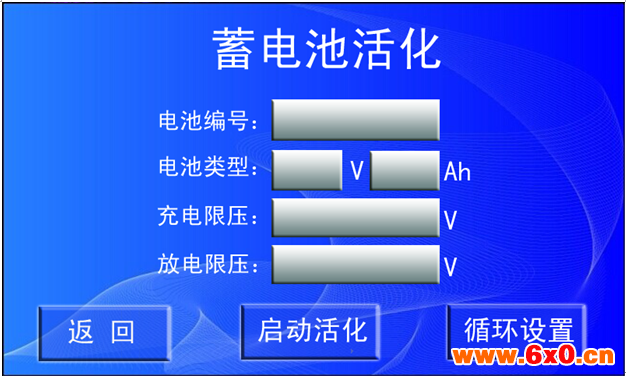

在主菜单中电池活化,进入电池活化界面。如图9:



                              图9.电池活化设置界面

循环设置可以设置循环的次数充放电电流,还有充放电的时间。

点击循环设置,进入循环设置界面,循环设置界面如图10:

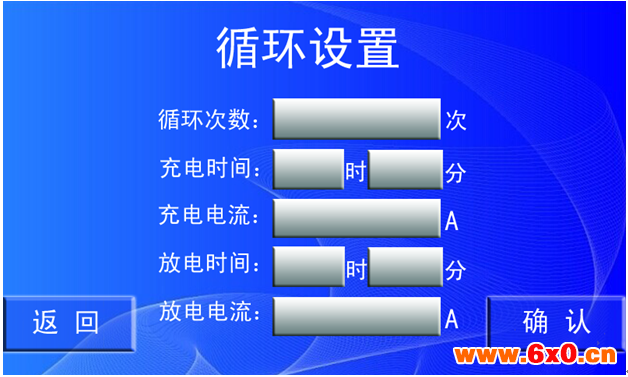

                                                       图10.电池活化循环设置界面



设置好参数后点击确认,再点击启动活化,就可以进入活化的实时数据显示界面。

如图11:

                                                   图11.电池活化实时数据显示界面

2.4内阻测试

在主菜单中按内阻测试,进入电池内阻测试参数设置界面。如图12:

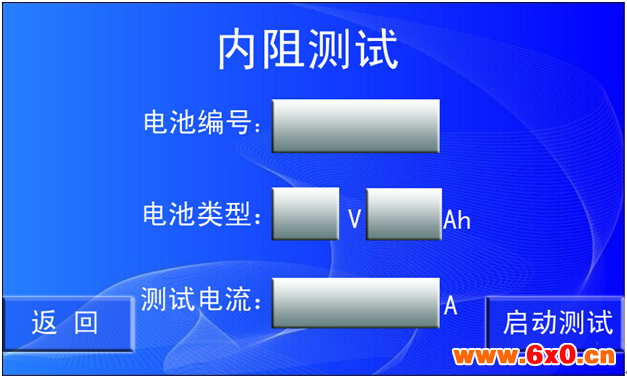

                                                    图12.电池内阻测试参数设置界面

建议:放电电流按0.2C10 A.假设电池类型为12V100Ah,则放电电流设为20A。



2.5数据管理

在主菜单中按数据管理,进入数据管理界面。如图13:



                                 图13.数据管理界面



说明:

①、在数据管理界面里面可以查询到以往测试保存的一些数据,有充电查询、放电查询、活化查询和内阻查询。

②、数据删除功能可以把保存的数据全部删除,不可恢复,谨慎操作。

③、数据上传通过上位机的RS232接口把数据传到上位机。本台机器,充电限制保存30组,放电限制保存30组,活化测试限制保存30组,内阻测试限制保存30组。如果存满30之后没有数据删除,则数据会从组开始覆盖。



2.5.1充电查询。

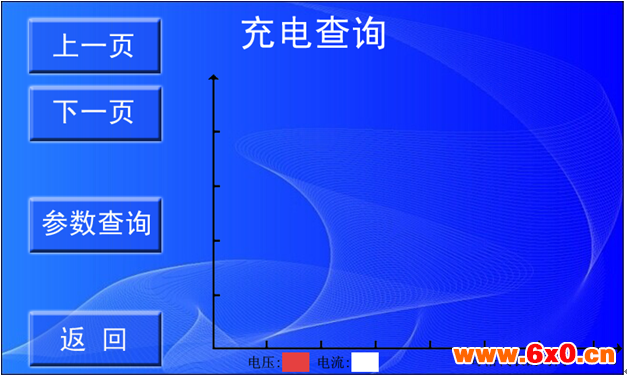

在数据管理菜单中按充电查询,进入充电查询界面。如图14:



                                                                 图14.充电查询界面

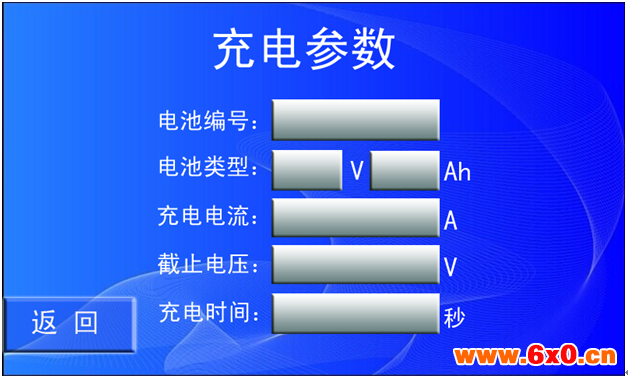

刚进界面显示的是后一次保存的数据,按上一页和下一页可以分别查询上一组和下一组的历史数据。点击参数查询,可以查询到该组数据的测试参数。如图15:



                                   图15.充电参数查询界面

2.5.2放电查询

放电查询和充电查询类似。

2.5.3活化查询

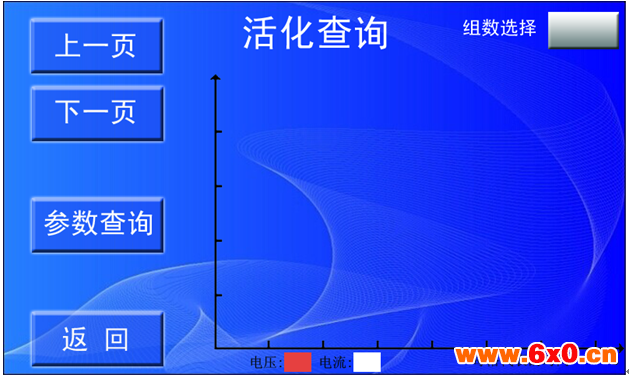

在数据管理菜单中按活化查询,进入活化查询界面。如图16:



                                   图16.活化查询界面



说明:

①、一组的活化数据中少都会包含一组的放电数据和一组的充电数据。

②、刚进活化查询界面时显示的后一次保存活化数据中的次放电数据。如果点击上一页,因为该组活化数据已经没有其他上一组数据,则显示上一组活化数据的后一次循环中的充电数据。如果刚进界面点击下一页,则会显示次循环的充电数据,再次点击下一页,如果该组只设置一次循环,则会显示次保存活化数据中的放电数据,如果该组设置了多次循环,则会显示第二次循环的放电数据,以此类推的显示。

③、在选择组数下面的框中输入组数编号,可以跳转需要查询的数据。

④、点击参数查询,可以查询该组活化时设置的一些参数。

2.6系统设置

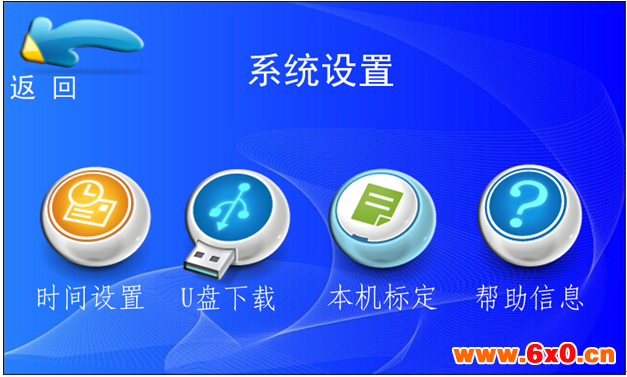

在主菜单中按系统设置,进入系统设置界面。如图17:

操作说明:

1.时间设置:如果较长时间没有运行设备,需要查看时间是否正确,如果不正确,需要重新设置时间。

2.U盘下载:点击后,将U盘插入,通过提示,可以将数据保存到U盘中。

3.本机标定:本菜单需要密码才可进入,非专业人员请勿操作。原始密码:admin。        本操作为标定设备电压值,电压单位为伏特(V)。

4.帮助信息:显示本机一些简易操作信息。



为使用户更好使用该设备,建议设置如下:

1.对单体铅酸蓄电池充放电,建议充放电时间设置为10小时,充放电电流设置为0.1C10;

2.对单体铅酸蓄电池活化设置,建议充放电时间设置为8小时,充放电电流设置为0.2C10;

3.电压限制设置:上限电压设置为2.35 *N(以单节2v电池为单位)

下限电压设置为1.80*N(以单节2v电池为单位)

例子:12v单体电池,上限电压设置2.35*6=14.1v,下限电压设置1.80 *6=10.8v

但是由于蓄电池个体间的差异性,以实际应用情况为准.

系统升级:我公司坚持对产品的性能的不断提升和完善,系统升级功能允许用户对设备进行在线的软件升级更新,使得我们的新技术成果可以及时的满足客户的需要,应用到客户的实际工作中。

三 、日常维护

3.1清洁维护

1)主机的清洁维护

使用柔软的湿布与温和型的清洁液清洗蓄电池活化仪主机。请不要使用溶解型的清洗剂或酒精等,以免损坏主机面板。

2)夹具的清洁维护

使用柔软的湿布与温和型的清洁液清洗夹具,清洗完后用清水清洗一遍,擦干。请不要伤害探头的金属部分,以免造成接触不良。

3)设备使用

设备要轻拿轻放,置于干燥的环境中使用。

3.2存放

当使用完后应当将蓄电池活化仪所有夹具和连线整理后放入机体自带的工具箱中。

四、常见的问题解决及使用技巧

1)开机没有反应

电源没有接,请检查电源的插头是否插好。接线柱线要压紧。

2)主机菜单操作正常,外接信号无反应

主机接触不良,请检查接触是否可靠。

3)按键失效或混乱

请检查是否有键卡住未动弹起,如有使其弹起即可恢复工作。

4)提示电池类型错误

请检查电压回路是否已经正常连接,电池类型是否与选择的类型一致。

5)选择电池类型,按数字键没有反应

电池类型选择(2v,6v,12v),只能通过(上)↑、(下)↓进行选择。

6)设备充放电,活化过程中,按ESC键,没有反应

由于系统正在工作,为了确保客户不是误按,如果此时需要退出,则要按ESC延时1    秒钟。

7) 电流显示不正确

确认电压采样线是否完全与圆形接头接触。

8) 若进入上位机软件后显示“Microsoft datagrid 不能初始化数据绑定”。

是数据绑定的问题,重新注册一下msstdfmt.dll文件就行了。
点击开始——运行,输入regsvr32 c:windowssystem32msstdfmt.dll按确定即可!

五、注意事项

1)开机前,正确接好电池正负极和电池类型。

2)活化或是充放电前,正确选择电池类型。

3)启动机器之前,保证夹子和电池接线柱完全接触。

4)务必避免电池正负极短路。

5)单次充、放电时间不能超过18个小时。

6)在切换电池时,必须先关闭电源。

六、售后服务支持及承诺

1)凡订购本公司产品,本公司将免费为用户提供技术培训和咨询。用户享受终身维修服务。

2)产品质量保证期为:自出厂之日12个月内。

3)在质量保证期内,仪器出现因制造质量引起的故障,负责免费维修。

4)仪器在出厂一个月内,发现制造质量问题,负责免费调换。

5)凡收到质量投诉信息,如不能通过通讯工具或其他沟通方式解决的,保证72小时内派维修人员到达用户所在地。

标签: 科技发展
打赏

免责声明:
本站部份内容系网友自发上传与转载,不代表本网赞同其观点;
如涉及内容、版权等问题,请在30日内联系,我们将在第一时间删除内容!

购物指南

支付方式

商家合作

关于我们

微信扫一扫

(c)2008-2018 DESTOON B2B SYSTEM All Rights Reserved
免责声明:以上信息由相关企业或个人自行免费发布,其真实性、准确性及合法性未证实。请谨慎采用,风险自负。本网对此不承担任何法律责任。

在线咨询

在线咨询:

QQ交流群

微信公众号
