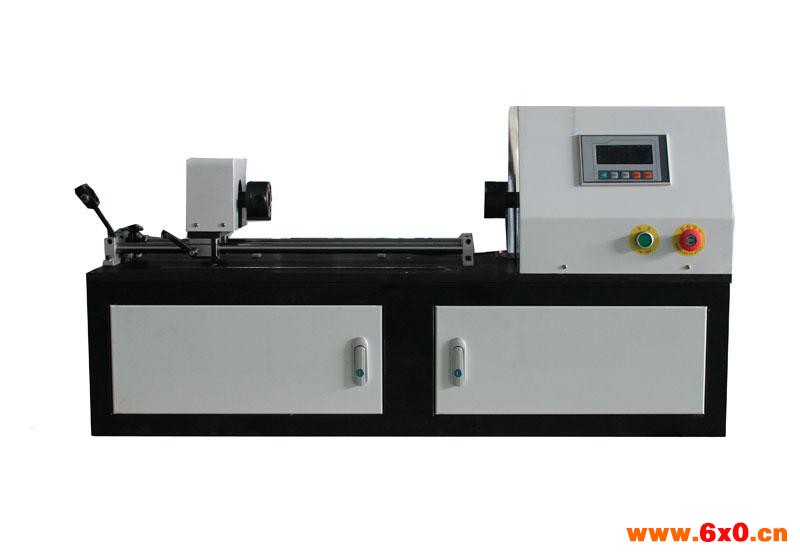

金属线材扭转试验机的设计原理

金属线材扭转试验机采用高性能交流电机作为动力输出，配以高精度减速电机，从而使动力能平稳输出。电机的驱动采用高可靠、高稳定变频器，提高机器运行的平顺性，降低功耗。一侧夹头固定在电机输出轴，另一侧夹头固定在可移动轴承座。移动座采用直线轴承，摩擦阻力小，保证了轴向移动的平直度。轴向拉紧力采用砝码施加，通过10:1的L型杠杆，将作用力施加在线材上。2、控制单元：控制系统选用进口Atmel微处理器，结合成熟的控制方法，使得控制单元在控制精度和运行稳定性方面得到保证。显示屏选用工业级液晶屏，具有寿命长、性能稳定、视角宽等特点。计数器为抗干扰能力强的霍尔传感器，该计数器同时还具有高灵敏度和较好的动态性能，本机具有自动判断线材断裂功能。

金属线材扭转试验机应用领域：该机主要用于大专院校、科研部门、工矿企业的力学实验室的金属线材的力学性能分析，也广泛用于生产单位的在线检测；主要行业有钢厂高速线、预应力钢丝厂、质量监督、科研院所、公路交通、建筑行业、钢丝绳、电线电缆、电气化铁道用铜及铜合金导线、铜接触线等生产和使用部门.

金属线材扭转试验机原理单向扭转：试样绕自身轴线向一个方向均匀旋转360度作为一次扭转至规定次数或试样断裂。双向扭转：试样绕自身轴线向一个方向均匀旋转360度作为一次扭转至规定次数后，向相反方向旋转相同次数或试样断裂。
