高压试验变压器技术要求及操作步骤



高压试验变压器技术要求:
1、试验变压器使用环境要求:
1.1 输入电压:交流220V或380V,50Hz;
1.2 环境温度:-40℃~40℃;
1.3 相对湿度:≤85%(环境温度为25℃时);
1.4 不含有化学性气体及蒸汽的环境中;
1.5 无爆炸性危险的气体中;
1.6 不受雨水浸入的场合下。
2、技术参数

  型号规格

容量
kVA

低压输入

交流高压输出

直流高压输出
kV

测量
变比

电压
V

电流
A

电压
kV

电流
mA

TQSB-1.5/50

1.5

200

7.5

50

30

70

500

TQSB-3/50

3

200

15

50

60

70

500

TQSB-5/50

5

200

25

50

100

70

500

TQSB-10/50

10

200

50

50

200

70

500

TQSB-20/50

20

400

28

50

400

70

500

TQSB-30/50

30

400

43

50

600

70

500

TQSB-50/50

50

400

72

50

1000

70

500

TQSB-10/100

10

200

50

100

100

140

1000

TQSB-20/100

20

400

28

100

200

140

1000

TQSB-30/100

30

400

43

100

300

140

1000

TQSB-50/100

50

400

72

100

500

140

1000

TQSB-100/100

100

400

144

100

1000

140

1000

TQSB-20/150

20

400

28

150

133

210

1000

TQSB-30/150

30

400

43

150

200

210

1000

TQSB-50/150

50

400

72

150

333

210

1000

TQSB-100/150

100

400

144

150

666

210

1000

TQSB-150/150

150

400

216

150

1000

210

1000

TQSB-50/200

50

400

72

200

250



1000

TQSB-100/200

100

400

144

200

500



1000

TQSB-200/200

200

400

288

200

1000



1000

TQSB-50/300

50

400

72

300

166



1000

TQSB-100/300

100

400

144

300

333



1000

TQSB-200/300

200

400

288

300

666



1000

TQSB-300/300

300

400

433

300

1000



1000

注:1、我厂TQSB系列试验变压器单台可做到交流300kV,容量300kVA;
2、如果用户需要,我厂生产的TQSB系列试验变压器,抽出200V的串级抽头,可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要,在高压绕组中抽出5~15kV的中压抽头,供高压电机作交流耐压试验;
3、表格中"直流高压输出"一栏,为交直流两用试验变压器的直流高压输出值;
4、我厂还可根据用户的要求,定制各种特殊规格的试验变压器。

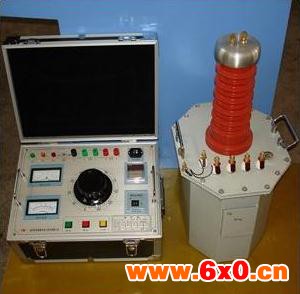

高压试验变压器操作步骤:

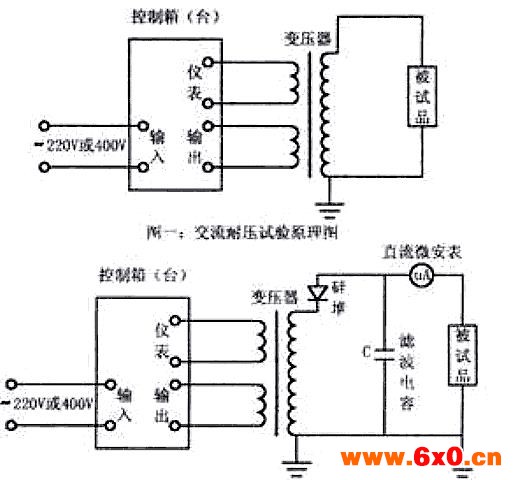

1、按接线原理图连接好引线,并将变压器和控制箱可靠接地;
2、试验前,检查各部位的接线是否接触良好,并检查控制箱的调压器是否调至"零"位;
3、接通电源,绿色指示灯亮,按下启动按钮,红色指示灯亮,表示变压器已通电,等待升压;
4、顺时针匀速旋转调压器手柄,进行升压,并密切注意仪表指示以及试品的情况;
5、试验完毕后,应迅速将电压降至零位,并按下停止按钮,然后切断电源,解开试验引线。



高压试验变压器注意事项:
1、做高压试验时,必须由2人或2个以上人员参加,并明确做好分工,明确相互间的方法。并有专人监护现场安全及观察试品的试验状态;
2、变压器和控制箱应有可靠的接地;
3、试验过程中,升压速度不能太快,也决不允许突然全电压通电或断电;
4、在升压或耐压试验过程中,如发现下列不正常情况时,应立即降压,并切断电源,停止试验,查明原因后再做试验。① 电压表指针摆动很大;②发现绝缘烧焦的异味、冒烟现象;③ 被测试品内有不正常的声音。
5、试验中,如果试品短路或故障击穿,控制箱中的过流继电器工作,此时,将调压器回至零位,并切断电源后,方可将试品取出。
6、进行电容试验或进行直流高压泄漏试验时,试验完毕后,将调压器降至零位后,并切断电源,然后,应用放电棒将试品或电容器的高压端对地进行放电,以免存留在电容中的电势发生触电危险。



高压试验变压器试验变压器的容量选择:
标称试验变压器容量Pn的确定公式:
Pn=kVn2WCt10-9
式中:Pn-标称试验变压器容量(kVA);
k -安全系数;
Vn-试验变压器的额定输出高压的有效值(kV);
W -角频率,W=2πf,f为试验电源的频率;
Ct-被试品的电容量(PF)。
对于不同的试验电压Vn,选择适当的安全系数k,标称试验电压较低时,k值可取高一些;以下列出不同的试验电压Vn,所选用的安全系数k值,供参考:
Vn=50~100kV k=4;
Vn=150~300kV k=3;
Vn≥300kV k=2;
Vn≥1MV k=1。
被测试设备的电容量Ct可由交流电桥测出。Ct的变化很大,应由设备的类型而定。典型数据如下:
棒形或悬式绝缘子 几十微法;
电压互感器 200~500PF;
分级套管 100~1000PF;
电力变压器<1000kVA ~1000PF;
电力变压器>1000kVA 1000~10000PF;
高压电力电缆和油浸纸绝缘 250~300PF/m;
气体绝缘 ~60PF/m;
封闭变电站,SF6气体绝缘 100~10000PF。



高压试验变压器附件:
1、使用说明书 1份;
2、产品合格证 1份;
3、产品出厂试验报告 1份。
我厂对所有产品实行"三包",欢迎用户选用我厂的产品,对我厂的产品质量提出宝贵的改进性意见。
