派克叠加式减压阀PRDM2PP21SVG技术参数PARKER比例阀特价
派克叠加式减压阀 PARKER比例阀 PARKER控制阀 PARKER直线电机 PARKER派克办事处 PARKER派克代理
技术特征
3 通型设计，带有二次回路的溢流功能；
直动式操控，带缓冲的控制阀芯，故响应快、泄漏量少，且减
小了滞环；
有“P”口, “A”口或“B”口减压 3 种功能供选用；
压力等级：
PRDM2 - 25, 70, 160, 210, 350 bar
PRDM3 - 19, 50, 100, 150, 210 bar
带有测压口；
规格：
PRDM2 - NG06 (CETOP 03)
PRDM3 - NG10 (CETOP 05)
• 带有测压口
PRDM 系列直动式叠加减压阀用于调节液压回路中的某一区域的压力至低于系统压力的预定数值，此外，该系列阀还集成有二次减压回路的溢流功能。
功能
该系列阀为常开型，即在其非工作或“休息”状态下，允许液流流过控制油口。当下游压力升高至调压弹簧的设定值时，控制阀芯便开始向阀口关小的方向移动，增大了流道的阻力，从而减少来自初级回路的流量，且该带缓冲的控制阀芯会自动调整，使下游支路内的压力维持在设定的数值上。如果因外部的作用力使该支路内的压力升高，控制阀芯将继续向克服弹簧力的方向移动，将来自初级回路的减压阀口关闭，并开启通向回油口的溢流阀口，允许该支路向回油路溢流，从而将其最高压力限制在阀的设定值上。
派克Manapak系列的PRM先导式减压阀采用叠加式安装设计，易于构建叠加阀系统。有NG10通径规格可选。
派克 PRDM 系列直动式叠加减压阀是派克全系列叠加式阀设计的一部分，响应快、滞环小。用于调节液压回路中的某一区域的压力至低于系统压力的预定数值。此外，该系列阀还集成有二次减压回路和溢流功能。
市场:
• 工业
• 机床
• 橡胶以及轮胎加工
特点/好处:
• 多种压力等级设定，通用性好
• 调压精度好 - 可定制用于精准压力调节
• 响应快 - 确保优化运行
• 直动操控，带缓冲的阀芯设计 - 泄漏量少，滞环小
• 绝大多数型号都可短周期交货 - 无需仓储
• 通径规格：PRDM2 - NG06 (CETOP 03), PRDM3 - NG10 (CETOP 05)
• 3 通型设计，带有二次回路的溢流功能
• 有“P”口，“A”口或“B”口减压功能可选
• 压力等级设定: P
PRDM2 - 25, 70, 160, 210, 350 bar;
PRDM3 - 19, 50, 100, 150, 210 bar
分类概述
PARKER减压阀按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。为了克服这些缺点，可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。
PARKER组合式减压阀
PARKER组合式减压阀是专为复杂工况下运行的供水系统量身设计的减压设备，由出口压力锁定系统，反馈统，和主阀阀体组成。组合式减压阀与常规减压阀的区别在于：
1、反馈系统互为备用可供不停机检修；
2、反冲排污系统可适用更多不佳水质；
3、出口压力锁定系统可以锁定出口压力上限；
4、减压比最大值可达到12:1，最高应用水头320米（井冈冲水电站）
5、最大过流量超过5000m³/h，最大应用单机800MW（向家坝水电站）
外形结构：
1–安全拉杆
2–安全锁定螺母
3–调节扳杆
4–起吊螺母
5–锁紧螺母
6–压力导管
7–阀盖
8–射流泵
9–三通转换阀
10–控制阀
11–排污阀（排放水中杂质．自动排污型为电磁阀）
12–出口压力锁定阀
13–阀体
内部结构：
1、PARKER组合式减压阀自动调节原理：
组合式减压阀是一种在复杂多变的工况下亦可利用水压进行自我调节的减压阀稳压阀，在进口压力和流量产生变化的时候保持出口的压力和流量稳定。其完全实现自力控制，调试简单，运行可靠。
2、组合式减压阀的双反馈切换原理：
组合式减压阀的反馈系统是根据减压阀出口压力的变化信号来控制过流面积（节流锥开度）的独立系统。减压阀装备有互为备用的双反馈系统，启用A系统即停用B系统的运行模式可以达到减压阀不停机检修的目的。
3、 组合式减压阀反冲排污工作原理：
水电站的运行工况比较复杂，尤其水质的好坏直接关系到设备的安全运行。针对泥沙含量较大的水电站，除了在减压阀的过流位置采用不锈钢材质并堆焊镍基合金防磨蚀外，减压阀的反冲排污装置亦能有效地防止反馈控制系统的堵塞，使减压阀在多泥沙杂物的水质中保持良好的工况。（反冲排污系统标配为手动控制，根据水质实际情况把握反冲排污频率，或直接采用PLC自动反冲排污装置。）
4、PARKER组合式减压阀出口压力锁定工作原理：
每一台合格的PARKER减压阀阀体均经受了超过60分钟的1.5倍强压实验，彻底杜绝阀体缺陷，即使历经十余年的连续运行也不会出现破裂漏水等故障。 出口压力内锁定装置是为防止反馈系统遭受意外损坏后，在主活塞下方失压时，保持出口压力P2值安全的刚性保护装置。
作用式减压阀
最简单的PARKER减压阀，直接作用式减压阀，带有平膜片或波纹管。因为它是独立结构，因此无需在下游安装外部传感线。它是三种减压阀中体积最小、使用最经济的一种，专为中低流量设计。直接作用式减压阀的精确度通常为下游设定点的+/-10%。
活塞式减压阀
该类型的减压阀集两种阀―导阀和主阀―于一体。导阀的设计与直接作用式减压阀类似。来自导阀的排气压力作用在活塞上，使活塞打开主阀。如果主阀较大，无法直接打开时，这种设计就会利用入口压力打开主阀。因此，这种类型的减压阀，与直接作用式减压阀相比，在相同的管道尺寸下，容量和精确度（+/-5%）更高。与直接作用式减压阀相同的是，减压阀内部感知压力，无须外部安装传感线。
薄膜式减压阀
在这种类型的减压阀中，双膜片代替了内导式减压阀中的活塞。这个增大的膜片面积能够打开更大的主阀，并且在相同的管道尺寸下，其容量比内导式活塞减压阀更大。另外，膜片对压力变化更为敏感，精确度可达+/-1%。精确性更高是由于下游传感线的定位（阀的外部），其所在位置气体或液体动荡更少。该减压阀非常灵活，可以采用不同类型的导阀（例如压力阀、温度阀、空气装载阀、电磁阀或几种阀同时配套适用）。
PARKER直动式减压阀
PARKER直动式减压阀所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。
PARKER溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变。为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)。
先导式减压阀
内部先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。为了克服这些缺点，可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。与直动式减压阀相比，增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时，就会使B室中的压力发生根明显的变化，从而引起膜片10有较大的位移，去控制阀芯6的上下移动，使进气阀口8开大或关小、提高了对阀芯控制的灵敏度，即提高了稳压精度。
在主阀体外部还有一个小型直动式减压阀由它来控制主阀。此类阀适于通径在20mm以上，远距离(30m以内)、高处、危险处、调压困难的场合
应用:
• 适用于通用的液压应用
• 机床
• 轮胎压机
功能:
PRDM 系列阀为常开型，即在其非工作或“休息”状态下，允许液流流过控制油口。当下游压力升高至调压弹簧的设定值时，控制阀芯便开始向阀口关小的方向移动，增大了流道的阻力，从而减少来自初级回路的流量，且该带缓冲的控制阀芯会自动调整，使下游支路内的压力维持在设定的数值上。如果因外部的作用力使该支路内的压力升高，控制阀芯将继续向克服弹簧力的方向移动，将来自初级回路的减压阀口关闭，并开启通向回油口的溢流阀口，允许该支路向回油路溢流，从而将其最高压力限制在阀的设定值上。
性能特点

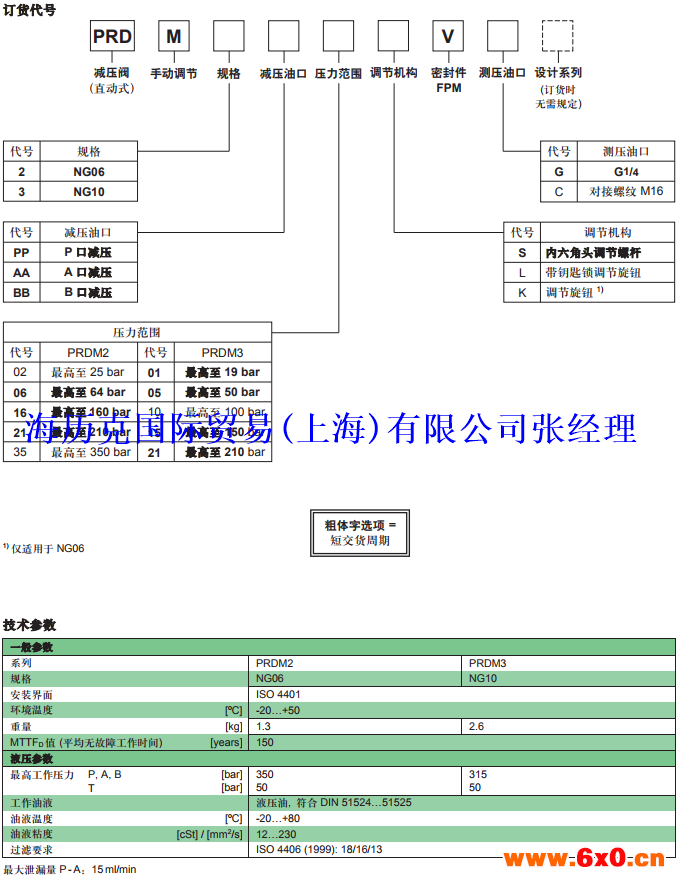

安装形式 板式阀 操作形式 直动 驱动 手动 系列类型 减压 调节类型 内六角头调节螺杆 材料-密封 V - FPM 测量端口 G 1/4" 最大操作压力（BAR) P,A,B:350 bar; T:50 bar 重量（公斤） 1.3
基本介绍
性能
(1)调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
(2)压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3)流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。
它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境；
2、将调节螺钉
PARKER减压阀
按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀；
3、慢慢开启减压阀前的闸阀至全开；
4、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
螺母锁紧，打开减压阀后闸阀；
5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
原理
作用原理：PARKER减压阀的是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。
工作原理：减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。减压阀快易优自动化选型有收录。该阀的特点，是在进口压力不断变化的情况下，保持出口压力和温度值在一定的范围内。
PARKER 40982923 数量5个
PARKER 014-97302-001 T2SDT 035 3L** A1 数量2个
PARKER 026-54113-H 数量12个
PARKER D1FPE50MB9NB0020 数量2个
PARKER AK-TDAESMA 数量3个
PARKER 024-58191-003 T6DCC-028-014-010-3L03-A101 数量1个
PARKER D31FCE02DC1NB70 数量7个
PARKER D31FCE01CC4NB70 数量1个
PARKER D31FCE01DC4NB70 数量8个
PARKER D91FCE01HC2NE70 数量11个
PARKER D91FCB31HC2NB70 数量12个
PARKER D3W001CNJW 数量50个
PARKER D3FBE02MC0NF00 数量3个
PARKER D41FBE01FC1NG00 数量4个
PARKER D3FBE02SC0NF00 数量1个
PARKER D3FBE02SC0NF00 数量1个
PARKER 014-97302-001 T2SDT 035 3L** A1 数量3个
PARKER 014-97149-001 T2SDT 035 3R** A1 数量1个
PARKER 014-93213-001 T2SDT 031 3L** A1 数量6个
PARKER SCPSD-400-14-15 数量28个
PARKER D31FBE01EC4NF00 数量1个
PARKER D31FBE01EC1NF00 数量16个
PARKER D41FBB31FC2NF00 数量2个
PARKER D41FBE02FC4NG0010 数量12个
PARKER ZSRA1PP0Z07 数量2个
优点
PARKER水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管式减压阀。为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。
