Sendx拉绳位移传感器主要工作原理

Sendx拉绳位移传感器主要工作原理

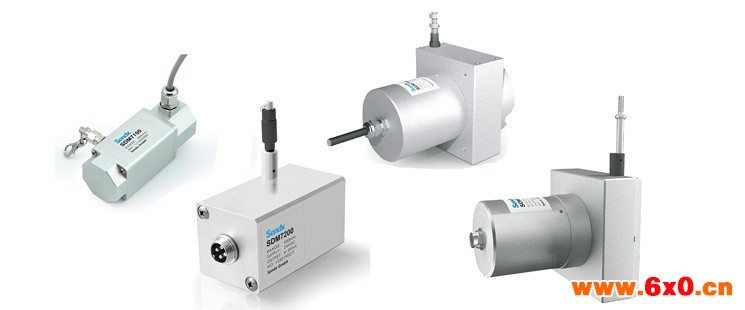

Sendx 的拉绳位移传感器由可拉伸的不锈钢绕在一个有螺纹的轮毂上，此轮毂与一个由Sendx专门研制的

精密旋转感应器连接在一起，被测目标的位置变化导致钢绳的直线运动会被装换成轮毂的角度（旋转）

运动。从而被角度传感原件（编码器或超高精度电位器）检测到并转换成标准的电信号输出。

拉绳位移传感器又称拉绳传感器、拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器是直线位移传感器在结构上的精巧构成，充分结合了角度传感器和直线位移传感器的优点，成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器，行程从几百毫米至十几米不等。

Sendx拉绳位移传感器原理和参数

拉绳式位移传感器的功能是把机械运动转换成可以计量，记录或传送的电信号。拉绳位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上，此轮毂与一个精密旋转感应器连接在一起，感应器可以是增量编码器，绝对（独立）编码器，混合或导电塑料旋转电位计，同步器或解析器。操作上，拉绳式位移传感器安装在固定位置上，拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时，拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转，输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。常用参数有测量行程、输出信号模式、线性度、重复性、分辨率、线径规格、出线口拉力、最大往返速度、重量、输入电阻值、功率、工作电压、工作温度、震动、防护等级等。
