砂浆凝结时间测定仪工作原理

来源:网络  作者:网络转载   2019-10-10 阅读:875

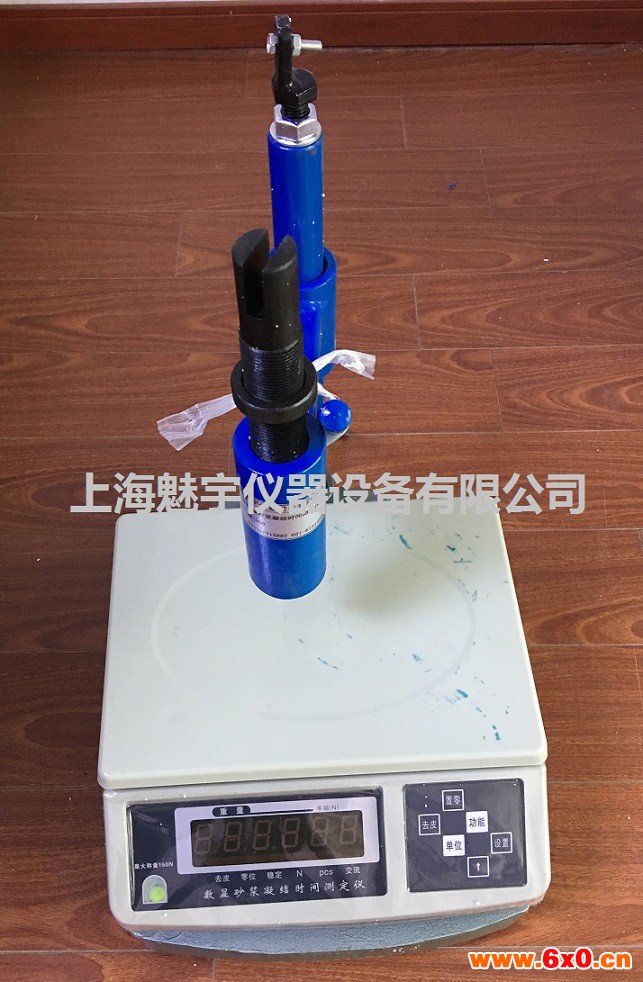

砂浆凝结时间测定仪工作原理:
其原理由手柄给压力通过试针轴向下滑动,使试针插入试模内砂浆里,由于砂浆随着时间长短而凝结硬度变化,使试针得到不同的贯入阻力,在压力显示器上读出不同的压力值。

相关设备摆杆阻尼试验仪



砂浆凝结时间测定仪使用方法:
★搅拌均匀的砂浆装入试模内,离上口平面约10 毫米抹平,砂浆表面泌水不清除。
★将试模放在圆盘上,此时将压力显示器清零(显示器设定见附录)。
★操作者用手将压杆垂直向下施压力,在10 秒时间内将试针缓慢而均匀地垂直贯入砂浆25ml。
★压力显示器上所示为*次测定值,同时将限位螺母调到适当位置,放开压杆,试针在弹簧力作用下复位。
★按每半小时重复一次,当阻力值达到0.3MPa 时改为15分钟测定一次,直到阻力值达到0.7MPa 为止。



砂浆凝结时间测定仪操作规程:
★将搅拌均匀的砂浆装入试模内,离上口平面约 10mm 抹平,将试模放在压力 器圆盘上,此时旋动调零螺母,将压力器指针调到零位。
★然后用手将压杆垂直向下旋压力,在 10s 内将试针贯入砂浆 25mm,这时压力 器刻度盘上所示为*次测定值,同时将调节螺母调到zui高位置(与试针座 上端平齐) ,放开压杆,试针在弹簧力作用下复位,按每半小时重复一次,当 阻力值达到 0.3MPa 时改为 15min 测定一次,直到阻力值达到 0.7MPa。
★计算砂浆贯入阻力值。
★试验结束后,将工作台面板、试针和接触面擦净;将试模内试样取出,擦洗 干净,涂上油防锈。



砂浆凝结时间测定仪使用:
使用时首先将搅拌均匀的砂浆装入试模内,离上口平面约10 毫米抹平,砂浆表面泌水不清除,将试模放在圆盘上,此时将压力显示器清零(显示器设定见附录)〔然后操作者用手将压杆垂直向下施压力,在10 秒时间内将试针缓慢而均匀地垂直贯入砂装25mm,这时压力显示器上所示为*次测定值,同时将限位螺母(11 )调到适当位置,放开压杆,试针在弹簧力作用下复位按每半小时重复一次,当阻力值达到0.3MPa 时改为15分钟测定一次,直到阻力值达到0.7MPa 为止。



砂浆凝结时间测定仪砂浆贯入阻力计算:
式中:fp——贯入阻力值(MP 。)
Np——贯入深度为25mm 时静压力(N ) ;
Ap——贯入试针截面积(30mm2);
贯入阻力值计算精确至0.01Mpa 〕。
具体试验方法,请参照国华人民共和国行业标准JGJ70-90,关于建筑砂浆基本性能试验方法第六章,砂浆凝结时间有关规定执行。



维护保养:
★试验结束,须将工作台面板,试针及接触片擦洗干净。工作台面勿受重压(小于1Okg)。
★将试模内试样取出,擦洗干净并上油防锈,使用前上脱模剂。
★滑动部分应经常注油润滑,使仪器工作正常。
★测定仪应安放在室温在20 ℃ 左右安静及无腐蚀无介质的环境中。



简介:
本仪器是根据中华人民共和国行业标准JGJ70-90《建筑砂浆基本性能试验方法》而设计的专用仪器。适用于侧定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间。测定仪是各建筑科研单位、大专院校试验室的专用设备之一。



参数:
★检测范围:0-100N。
★视值精度:1%N。
★视值分辨率:0.5H。
★zui大行程:50mm。
★试针截面积:30mm 2。
★试模内径及深度:140mm×75mm。

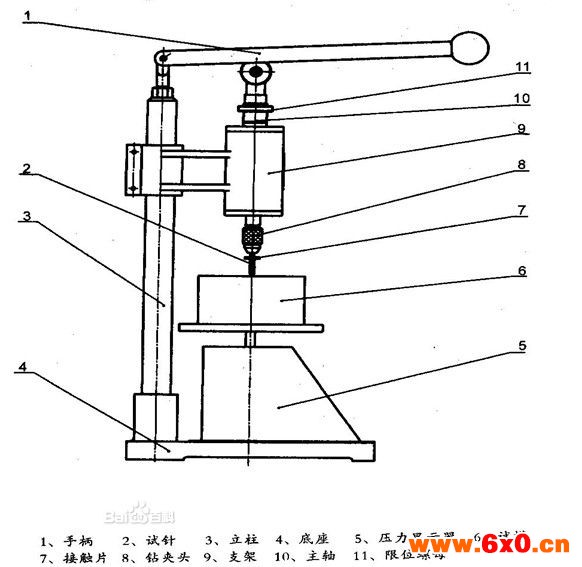

结构:


1.手柄,2.试针,3.立柱,4.底座,5.压力显示器(与传感器连接)(普通型为刻度盘显示),6.试模,7.接触片,8.钻夹头,9.支架,10.主轴,11.限位螺母等组成。





使用方法:
★调节销母及指针对准零位,移动表盘升降架,使齿条下端与试锥滑杆上端轻 轻接触。
★松开试锥固定螺丝, 让标准试锥自由沉入砂浆混合物 10 秒钟, 拧紧固定螺丝。
★转动销母,使齿条下端刚好与试锥滑杆接触,从表盘读出下沉的距离(以厘 米计)即为砂浆的稠度。
★取两次试验的平均值。
★将拌好的砂浆一次装入容器内,用直径 10-12mm 的捣棒插捣 25 次,再轻拍 容器 5-6 次,将容器置于试锥尖端之下,并使容器中心对准试锥尖端。
★调整锥体架、使标准锥体的尖端与砂浆混合物表面接触,拧紧螺钉。



操作规程:
★将盛筒内部拭净,放于工作台上,然后开启电源开关,机器开始充电。
★按照计算配合比试拌的新调砂浆倾于盛浆筒内离筒顶约1厘米为止,将盛浆筒颤动使砂浆表面平正。
★将盛筒置于试验仪上,使标准圆锥尖端与浆面恰好接触,旋紧置动螺丝,较好指示,标于零点。
★按下启动按扭,使标准圆锥垂直自由地下降,沉入砂浆中时间控制在10秒后读出沉入量。
★每次试验完毕后,必须在仪器设备情况表上登记仪器使用情况。



注意事项:
★试验在进行过程中不得离开或与人闲谈。
★非试验人员不得使用本仪器。
★每次使用后,应洗净擦干。

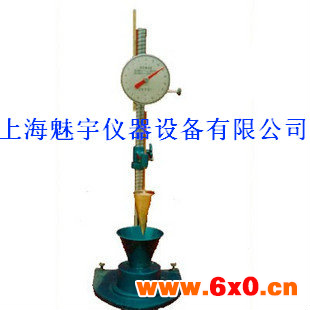

简介:
该仪器广泛运用于建筑工地,公路局,质监局,科研院校等检测研究单位。用来测定砂浆的流动性(一般流动性又称为稠度),砂浆的稠度是用一定几何形状和重量的标准圆锥体以其自身的重量自由地沉入砂浆混合物中沉入的厘米数来表示。



参数:
★沉入深度:0-14.5厘米。
★沉入体积:0-229.3立方厘米。
★zui小刻度值(沉入深度):1毫米。
★圆锥角:30°。
★高度:145毫米。
★锥座直径:77.72毫米。
★锥体与滑杆合重:300±2克。
★外形尺寸:360×300×920。



结构:
仪器主要由底盘、支架、数显标尺、标准试锥(连刻度尺)和盛料容器组成。
底盘和立柱使用键、弹簧垫圈和螺母连接在一起。横臂上由两个紧定螺钉分别控制它在立柱上上下滑动和刻度尺在它上面滑动。松开立柱上的左边紧定螺钉,横臂可以上下移动,然后固定在所需的位置上。数显标尺在任意位置可调零,标准试锥体的垂直沉入深度可以直接在标尺读出。



校验方法:
★外观检查:技术要求中a、b、c条通过目测和手动的方法检查。
★用天平称量试锥和滑杆的总质量。
★用游标卡尺测量试锥尺寸及圆锥形金属筒的尺寸。
★用万能角度尺测量试锥偏离度。



维护保养:
★标准试锥存放或使用时,应注意严加保护,不得碰伤标准锥体的外锥面和锥体尖端。
★试验完毕后,仪器应清洗干净,并涂上防锈脂。
★仪器不用时加罩保存。



技术要求:
★带动刻度盘的齿条应清洁、无变形。
★刻度盘位置固定,刻度线应清晰、无变形。
★滑杆及试锥表面应平直光滑,依靠自重自由下落,不得有紧涩和旷动。
★试锥与滑杆总质量300±2g。
★试锥尺寸:高度145±1mm,锥底直径为75±1mm ,锥角30±1°。
★在试锥与底座平面接触的情况下,试锥的zui大偏离度不超过1.5mm。
★圆锥形金属筒尺寸:高度180mm±2mm,锥底直径150±2mm。



校验项目及条件:
★校验项目:
1外观检查。
2检查试锥和滑杆总质量。
3测量试锥及圆锥形金属筒的尺寸。
★校验用器具:
1天平:称量1000g,感量1g。
2游标卡尺:量程300mm,分度值0.02mm。
3万能角度尺。
