全自动变比测试仪操作说明菜单

全自动变比测试仪菜单操作说明

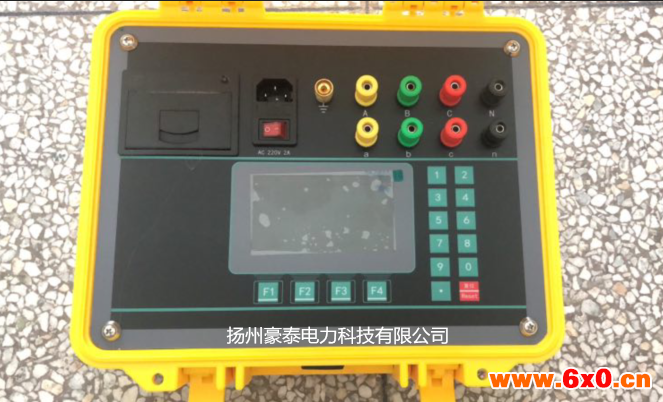

   试验的全过程及试验结果均在显示屏上显示，全套汉字化操作说明，人机界面友好。

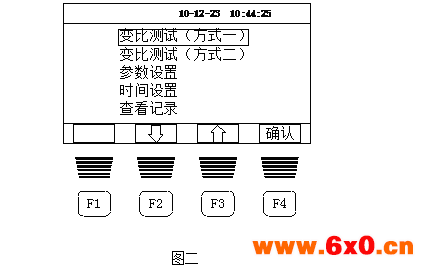

• 主菜单（图二）

打开仪器电源后2秒钟后直接进入主菜单。

• 变比测试（方式一）：只需要高低压侧分别接A、B、C三条测试线，即可完成测试。操作简便。测量短路方法见附录一。
• 全自动变比测试仪变比测试（方式二）：需要将被测试品的高低压侧A、B、C、O全部接好，菜单选择高低压联结方式测试。适于快速判断变压器故障。测量短路方法见附录二。
• 参数设置：输入被测试品参数。
• 时间设置：设置仪器系统时钟。
• 查看记录：查看仪器内部存储器存储信息。

• 参数设置菜单

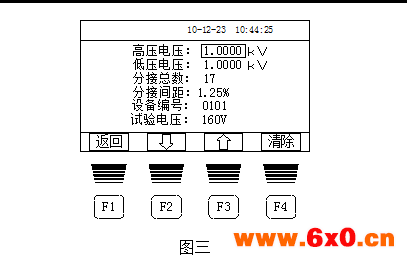

    在图二主菜单时选中“参数设置”项，按F4显示见图三

在这一屏里可以输入：

• 变压器的额定高压、额定低压、分接总数、分接间距。有了这四个数据后测量结果会显示分接位置数和此分接的误差值。
• 设备编号：数据存储后，便于调阅分析和存档。
• 试验电压：用于选择用于测试的电压，160V或10V。

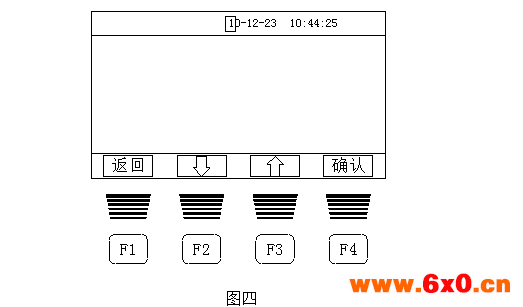

• 时间设置（图四）

   在图二主菜单时选中“时间设置”项，按F4显示见图九，在这一屏里可以修改日期和时间。

 4、查看记录菜单：

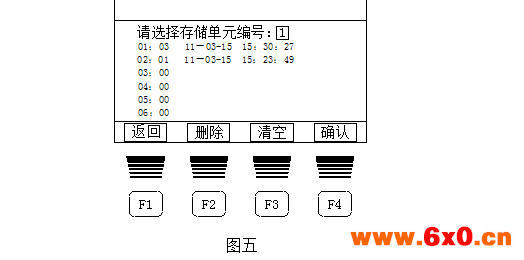

  在图二主菜单时选中“查看记录”项，按F4显示见图五，在这一屏里显示各单元存储数据信息（包括数据总数和zui新数据的存储时间）

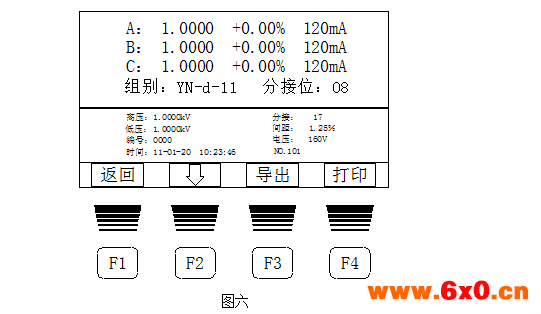

   选择存储单元编号后，按F4键可以调阅所选单元存储的测量结果（见图六）。按F2键删除所选单元内存储的数据。按F3键清空存储器内所有数据。

    按F2键查看下一条记录，按F4键打印本条记录。
