塑料薄膜和薄片抗冲击性能试验方法:自由落镖法

来源:网络  作者:网络转载   2019-10-09 阅读:938

塑料薄膜和薄片抗冲击性能试验方法自由落镖法

落镖冲击试验机

1.适用范围

GB/T9636.12008规定了在给定高度的自由落镖冲击下,测定50%塑料薄膜和薄片试样破损时的能量。以冲击破损质量表示。适用于塑料薄膜和厚度小于lmm的薄片。

2. 两种试验方法

A法:落镖头部直径(38±1)mm,下落高度为(0.66±0.01)m,适用于冲击破损质量为0.05kg-2kg的材料;

B法:落镖头部直径(50±1)mm,下落高度为(1.5±0.01)m,适用于冲击破损质量为0.3kg-2kg的材料;

3.梯级法:试验时用于改变落体质量的配重块质量应相同,根据前一个试样是否破损,利用配重块减少或增加落体质量。

4.定义

4.1 冲击破损质量

在规定的试验条件下,有50%试样破损时的落体质量,以Mf表示。

4.2 落体质量

落镖、配重块和锁紧环的质量之和。

5.试样夹具

采用内径125±2mm 的上下二个环形夹具。下夹具(定夹具)固定在水平面上,上夹具(动夹具)与下夹具须保持平行。试验时夹具能夹紧试样,试样不发生滑移。

注:气动夹具应用良好。

5.1 与试样接触的环形夹具表面须附有橡胶垫,可减少厚度变化对夹持效果的影响。本设备推荐采用厚度3±1mm,氏硬度A5060、内径1252mm、外径1503mm的橡胶垫圈。

5.2当试样滑移超过0.10mm时,可以将细纱布或合适的砂纸用双面胶带粘在夹具或橡胶垫圈上,磨损面与试样直接接触,就会产生足够大的夹紧力避免滑移。减少滑移的其它方法如附加夹紧装置或调整夹紧面,使试样在夹具内壁更加紧固。保证其有效直径为125±2 mm。

5.3 电磁铁

电磁铁应能吸住或放开质量为2千克的落体。有一个可以接通或断开电磁铁的电源,定心装置可以使用气动或其它机械释放装置,确保均一、重复释放。

5.4 定位装置

能将落镖置于下落高度0.660.01m (A)1.500.01m (B )处。该高度指落镖冲击面到试样表面的垂直距离。

5.5 测厚量具

测量试样厚度,量程为0.0011mm,到0.001mm

5.6 缓冲和防护装置

能保护操作人员的安全及防止损坏落镖冲击表面。

5.7 锁紧环

内径为7mm,须用螺钉固定在落镖圆柄上。

5.8 落镖

应有一半球型的头部,在该头部应装上直径为(6.50.1)mm,长至少为115mm的一根圆柄,用于装卸配重块,圆柄应连接在落镖头部平面的中央,其纵轴垂直于此平整面,圆柄由非磁铁性材料制成,其端部有一长为(12.50.2)mm的钢鞘,当电磁铁通电时,钢鞘被吸住。每一落镖的质量偏差为0.5%,落镖头部的表面应无裂痕、擦伤或其它缺陷。

5.9  A法落镖头部直径(38±1)mm,它由光滑抛光的铝、酚醛树脂或其它硬度相似的低密度材料制成。

5.10 B法落镖头部直径(50±1)mm,它由光滑的、抛光的不锈钢或其它硬度相似的材料制成。

5.11 配重块

由不锈钢或黄铜制成的圆柱体,其中心孔的直径为(6.5±0.1)mm,能与圆柄自由配合。

每个配重块必须控制在规定质量的±0.5%以内。

A法配重块直径为30mm,见表1

配重块质量/克

配重块数目/个

5

2

15

8

30

8

80

8

表1



B法配重块直径为45mm,见表2

配重块质量/克

配重块数目/个

15

2

45

8

90

8

2

如果落体质量超过标准组合中的所有配重块组合,应增大落体质量,可组合使用附加配重块,每个120克,偏差应在±0.5%(A法)之内;每个180克,偏差应在±0.5%(B法)之内。

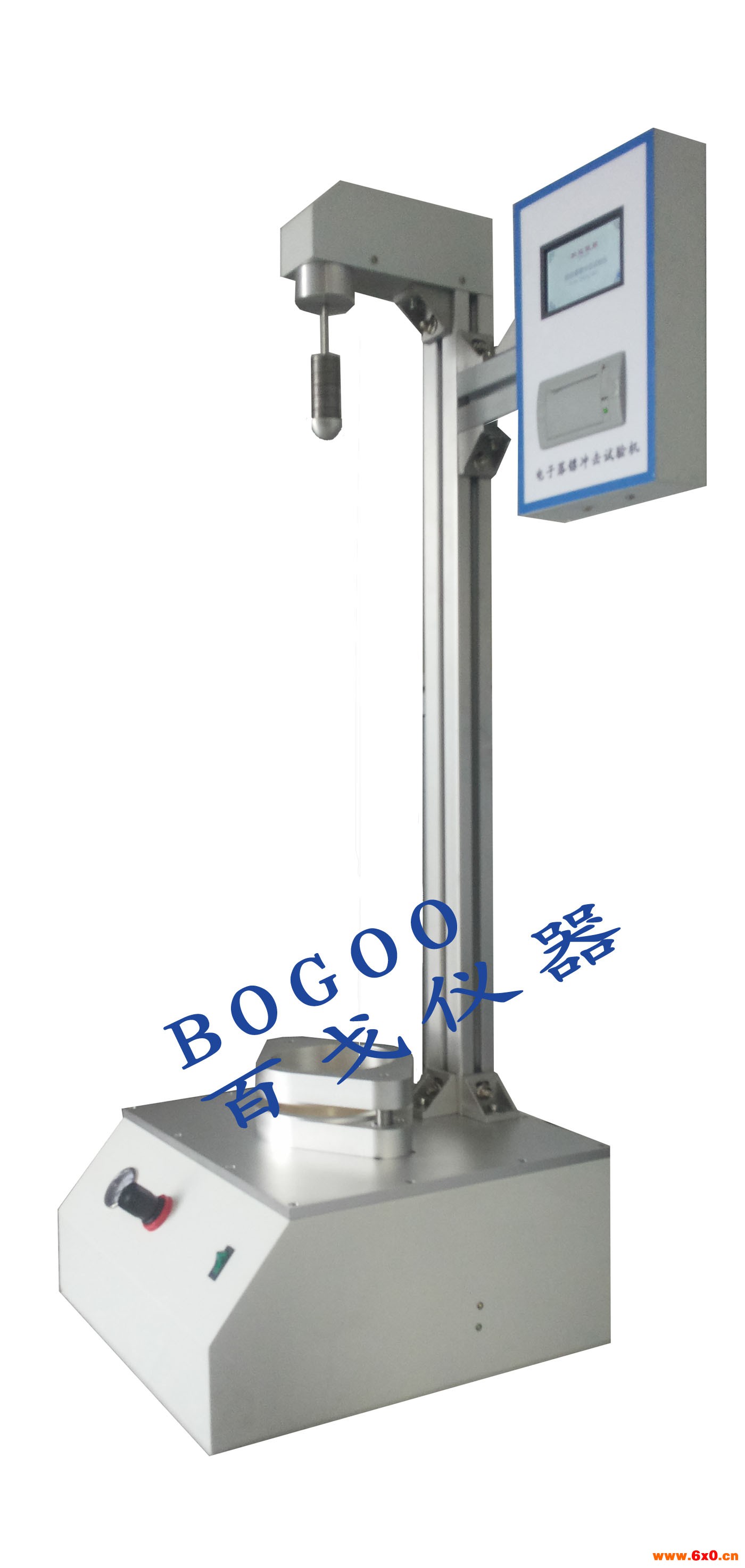

推荐使用:济南百戈实验仪器有限公司的落镖冲击试验机

特点:触摸屏操作显示,气动夹具,操作简单,夹持方便,是塑料薄膜企业必备的仪器之一。
