东莞市艾科工业自动化设备有限公司根据多年常期销售供应德国KUBLER光电编码器等系列产品，以下由我对库伯勒光电编码器工作原理及应用实例给各位做的介绍
光电编码器的主要工作原理为光电转换，但其根据原理的不同又可分为增量型、绝对型和混合式增量型。那么光电转换是如何进行的呢?这三种光电编码器的工作原理又存在哪些差别呢?接下来我们就一起来看看吧

一、光电编码器工作原理- -简介
光电编码器，又称为手轮脉冲发生器，简称手轮，是一种通过光电转换将输出轴的机械几何位移量转换为脉冲或数字量的传感器，主要应用于各种数控设备，是目前应用最多的一种传感器。
二、光电编码器工作原理- -分类
光电编码器有国标和非国标两种分类标准。按原料的不同可分为天然橡胶型、塑料型、胶木型和铸铁卸，按样式的不同可分为圆轮缘型、内波纹型、平面面、表盘型等等，按工作原理的不同可分为光学型、磁型、感应型和电容型，按刻度方法和信号输出形式的不同可分为增量型、绝对型和混合型。

三、光电编码器工作原理

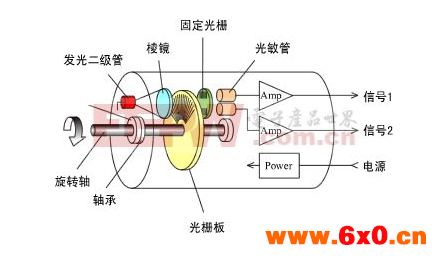

光电编码器主要由光栅盘和光电检测装置构成，在伺服系统中，光栅盘与电动机同轴致使电动机的旋转带动光栅盘的旋转，再经光电检测装置输出若干个脉冲信号，根据该信号的每秒脉冲数便可计算当前电动机的转速。

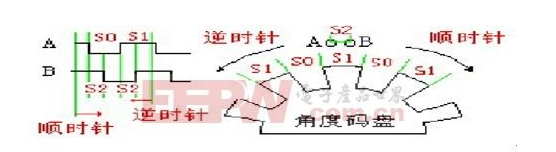

光电编码器的码盘输出两个相位差相差90度的光码，根据双通道输出光码的状态的改变便可判断出电动机的旋转方向。

四、光电编码器工作原理- -增量式编码器
增量式编码器是光电编码器的一种，其主要工作原理也是光电转换，但其输出的是A、B、Z三组方波脉冲，其中A、B两脉冲相位差相差90度以判断电动机的旋转方向，Z脉冲为每转一个脉冲以便于基准点的定位。
