旋进漩涡气体流量计接线图

江苏奥科仪表有限公司

旋进漩涡气体流量计具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。

旋进漩涡气体流量计接线图

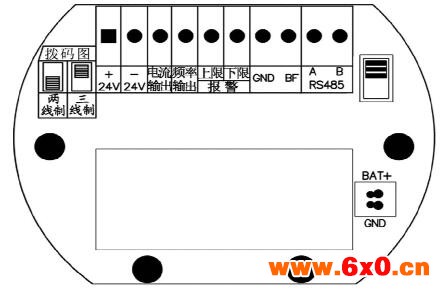

1、旋进漩涡气体流量计跳线版

2、旋进旋涡气体流量计拔码版

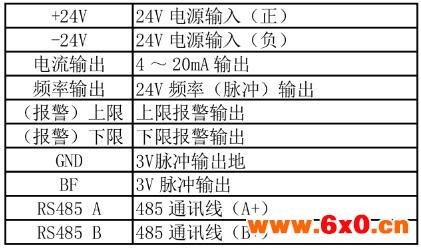

3) 旋进旋涡流量计接线端子含义如下：

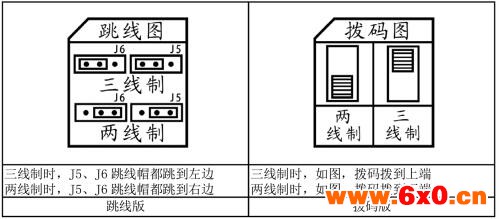

4) 旋进旋涡气体流量计跳线(拨码)图

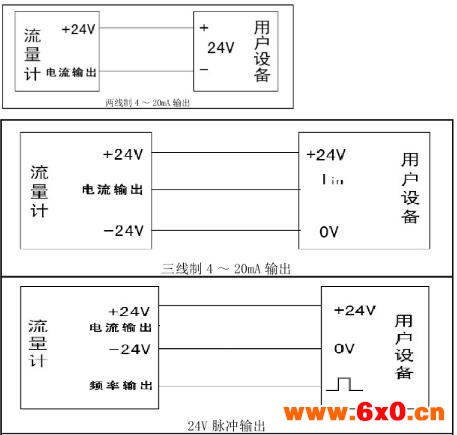

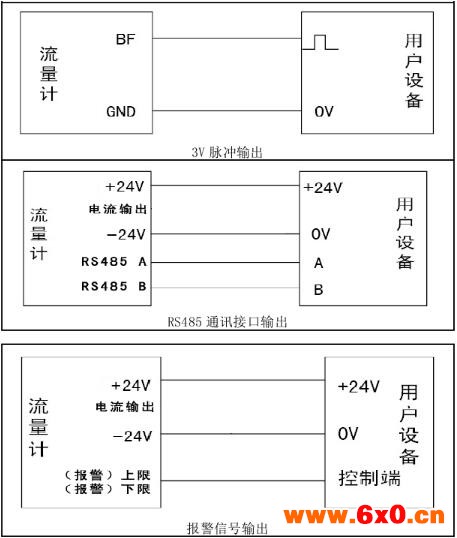

5）：旋进漩涡流量计接线示意图
