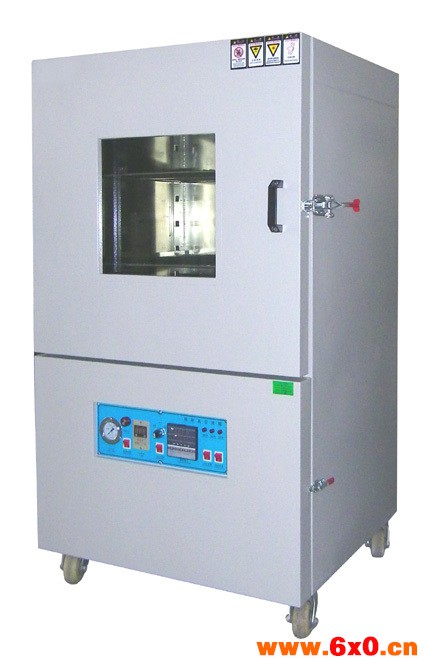

真空干燥装置

【真空干燥装置应用范围】

真空干燥装置为 较古老的干燥装置，箱内被加热板分成若干层。加热板中通入热水或低压蒸汽作为加热介质，将铺有待干燥药品的料盘放在加热板上，关闭箱门，箱内用真空泵抽成 真空。加热板在加热介质的循环流动中将药品加热到指定温度，水分即开始蒸发并随抽真空逐渐抽走。此设备易于控制，可冷凝回收被蒸发的溶媒，干燥过程中药品 不易被污染，可以用在药品干燥、包材灭菌及热处理上高温真空烤箱广泛应用于生物化学，化工制药、医疗卫生、农业科研、环境保护等研究应用领域，作粉末干燥、烘培以及各类玻璃容器的消毒和灭菌用。特别适合于对干燥热敏性、易分解、易氧化物质和复杂成分物品进行快速高效的干燥处理。

高温真空烤箱是专为干燥热敏性、易分解和易氧化物质而设计的，工作时可使工作室内保持一定的真空度，并能够向内部充入惰性气体，特别是一些成分复杂的物品也能进行快速干燥，采用智能型数字温度调节仪进行温度的设定、显示与控制。

高温真空烤箱专为干燥热敏性，易分解和易氧化物质而设计，能够向内部冲入惰性气体，特别是一些成分复杂的物品也能进行快速干燥。

【高温真空烤箱的正确使用方法】

1、需干燥处理的物品放入高温真空烤箱内，将箱门关上，并关闭放气阀，开启真空阀，接通真空泵电源开始抽气，使箱内真空度达到-0.1M Pa时，关闭真空阀，再关闭真空泵电源。

2、把高温真空烤箱电源开关拨至“开”处，选择所需的设定温度，箱内温度开始上升，当箱内温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，一般120min以内可进入恒温状态。

3、当所需工作温度较低时，可采用二次设定方法，如所需温度60℃，第一次可设定50℃，等温度过冲开始回落后，再第二次设定60℃。这样可降低甚至杜绝温度过冲现象，尽快进入恒温状态。

4、根据不同物品潮湿程度，选择不同的干燥时间，如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先真空泵电源，再开启真空阀。

5、干燥结束后应先关闭干燥箱电源，开启放气阀，解除箱内真空状态，再打开箱门取出物品。（解除真空后，如密封圈与玻璃门吸紧变形不易立即打开箱门，经过一段时间后，等密封圈恢复原形后，才能方便开启箱门。）

【规格尺寸】

1. 设备型号：HE-WD-500

2. 内箱容积：125升

3. 内箱尺寸：宽500×高500×深500（MM）

4. 外形尺寸：宽800×高1380×深750（MM）

5. 使用电源：AC 三厢 五线 380V 50HZ

6. 总 功 率：7.5KW

7. 试验箱门：单门由右至左开启；

8. 内箱分层：内箱平均分为4层，层板边条为固定式；

9. 窗口尺寸：250×250MM，钢化玻璃厚度19MM；

10. 密封材料：耐高温硅胶保障整机的密封性；

11. 箱体结构:为一体式，内置真空泵,箱体有安装固定脚座及活动脚。

12. 内箱材质：采用耐高温SUS316#不锈钢，厚3mm；

13. 外箱材质：采用1.2mmSECC钢板,钢板外表面粉体烤漆处理，防止生锈；

14. 保温材质：采用纤维岩棉，保温性能好。

【控温系统】

1) 温度范围：室温～150℃

2) 升温速率：RT～100℃（约15～20分钟）

3) 显示精度：0.1℃

4) 箱内温度均匀度：±5℃

5) 加热体：为耐高温发热管

6) 加热技术：采用三面加热的热辐射的方式

【真空系统】

1. 真空度范围：0.1Kpa～101Kpa（常压为101PKa，真空表为负压表即显示相对值压力）

2. 真空表显示精度：0.1KPa

3. 漏气率：≤500Pa/小时

4. 解压方式：直接充入环境空气

5. 真空泵：1台（XD-40）

【控制系统】

采用可程序彩色触摸屏控制器880，控制器表带上、下限控制功能，可控制真空泵自动抽真空到上限设定值，自动停止；低到下限值自动启动，以此循环使用；

该产品采用计算机技术、先进的PID控制方法对环境温度、湿度进行测量和控制。

★显示和控制接口清晰直观，轻触式选择菜单，简单易用，性能稳定可靠。

★程控灵活，性价比高。

1) 5.7吋彩色触摸屏；

2) 外形尺寸：184×144×94(mm) (长×宽×深)

3) 安装开孔尺寸：173×133(mm) (长×宽)

4) TFT分辨率：640×480 64k色

5) 两种控制方式(定值/程序)

【保护系统】

A. 超温保护系统：机台在整机的供电输入处，加装了超温保护系统及功率过大时自动熔断保险丝系统；

B. 高温保护系统：当由于外力原因导致温度失控时，本系统会在超过设定温度10度时自动停止加热供电，从而保护你的产品及机器的安全；

C. 过流保护系统：当由于外加电压过高或其它原因导致整机的功率超出正常功率时，本系统会自动断电保护整机的工控组件不被损坏。
