摆管淋雨实验装置设备概述：自然界水（雨水、海水、河水等）对产品和材料的破坏，每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等，特别是电器产品因雨水造成短路而极易酿成火灾。因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。一般应用领域：户外灯具、家用电器、汽车配件及其他电子电工产品。
摆管淋雨实验装置应用领域：该设备的主要作用是用于电子 电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。
摆管淋雨实验装置执行标准符合 IEC60529:1989 +A1:1999 +A2：2013《Degrees ofprotection provided by enclosures(IP Code)》、《外壳防护等级(IP 代码)》14.2.3、14.2.4 条款与图 4 及 GB7000.1《灯具 部分：一般要求与试验》9.2.4、9.2.5 条款及图 9.4 要求。
摆管淋雨实验设备产品特点：
1、适用于进行产品的IPX3、IPX4防水等级测试。
2、机型结构：采用双立柱式结构,安装方便，摆管转动平稳。
3、设备外壳及转台全部采用SUS304#不锈钢板制造，长时间使用不生锈。
4、机箱内安装有储水箱，水箱内装用水位浮球阀自动控制进水，并有高、低水位报警检测，有效防止水泵缺水干转而损坏。
5、摆管驱动：采用进口松下伺服电机（采用伺服电机具有噪声小，摆管速度、角度等优点）。
6、转台驱动：使用国产步进电机，速度及角度可在触摸屏上设定可调，在标准范围内无级可调，并能自动控制正反向转动（适合带样品通电测试，防止绕线）。
7、测试时间可设定：0-999min(可调)；样品电源通断电时间可通过程序控制：停电（0-999 min）—通电（0-999min）—停电（0-999min），适用于样品在测试中需要通断电。
摆管淋雨实验装置主要规格参数
摆管淋雨实验装置 技术参数 | 产品型号： DE-BL-1600 | |||
摆管尺寸 | R1600mm（可加配R1400mm、R1200mm、R1000mm及以下） | |||
外尺寸（工作中） | 约 长4000*进深3200*高2800mm | |||
喷水孔尺寸 | 直径0.4mm | |||
摆管内径 | 大于15mm | |||
样品转台直径 | 直径1000mm（可加配∮800台面、∮600台面、∮400台面） | |||
功能参数 | ||||
流量 | 0-10L/min | |||
转台承重 | 50kg | |||
转台高度范围 | 1750-2350mm | |||
转台转动速度 | 1-5r/min(可调) | |||
转台转动方式 | 一直正转/正反转交替 | |||
摆管角度 | 120º（IPX3）、350º（IPX4）或自定义设定 | |||
摆管摆动速度 | 240°来回4S、720°来回12S（控制）或自定义设定 | |||
设备电源 | 220V | |||
试验样品电源 | 220V | |||
设备功率 | 1.0KW | |||
安全保护功能 | 漏电保护、缺水保护、短路保护 | |||
机箱 | 304#不锈钢自制 | 1套 | 德仪 | |
储水箱 | 304#不锈钢自制 | 1个 | 德仪 | |
转台 | 304#不锈钢自制 | 1个 | 德仪 | |
摆管 | 304#不锈钢自制 | 1条 | 德仪 | |
摆管针头 | Φ0.4mm不锈钢 | 1批 | 备用100个 | |
摆管针座 | M5-6 | 1批 | 备用20个 | |
水泵 | 不锈钢水泵 | 1个 | 凌霄 | |
流量计 | 玻璃面板带调节 | 1个 | 远大 | |
压力表 | 抗震不锈钢/Y-60BFZ | 1个 | 红旗 | |
机械浮球阀 | ND15 | 1个 | / | |
过滤器 | 10寸单级净水器 | 1个 | 备用滤芯一个 | |

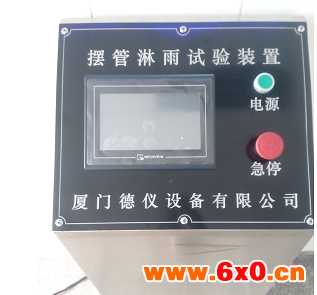

触摸屏 | 7寸彩色屏 | 1个 | 信捷 | |
PLC控制器 | FR-XO L30R | 1个 | 信捷 | |
摆管伺服电机 |
| 1个 | 信捷 | |
摆管减速机 |
| 1个 | 信捷 | |
转台调速马达 | 57# | 1个 | 台邦 | |
转台减速机 |
| 1个 | 台邦 | |
低压电器 |
| 1批 | LG | |
继电器 |
| 1个 | 欧姆龙 | |
| 1个 | 欧姆龙 | ||
随机附件 | 1.操作说明书一份； 2.出厂合格证一份； 3.设备保修卡一份； 4.过滤器滤芯1个； 5.试验针头100个； 6.试验针头座20个 7.三芯电缆1条（约3m）。 | |||
使用条件 | 由用户保证下列各项条件，并完成相应连接 | |||
摆管淋雨实验装置 使用场地
| 地面平整，排水通畅，地面和墙壁防水处理，设置地漏或排水沟 地面承重能力不小于200kg/m2 场地通风良好 设备周围无强烈振动 设备周围无强电磁场影响 设备周围无易燃、易爆、腐蚀性物质和粉尘 设备周围留有适当的使用及维护空间： 设备后侧、左右侧、顶部：1800mm 设备前侧：1000mm | |||
环境条件 | 温度：5℃～35℃ 相对湿度：≤85% 气压：86kPa～106kPa | |||
供电条件电压、频率 | AC220V±10% ；50Hz±10% ；火线+零线+保护地线 | |||
装机功率 | 1.0kW | |||
保护地线接地电阻 | 保护地线接地电阻小于4Ω | |||
电源开关 | 1、要求用户在安装现场为设备配置相应容量的漏电保护空气开关，并且此开关必须是独立供本设备使用 3、漏电保护空气开关离设备不超过2米的位置 | |||
水源条件 | 1、要求用户在安装现场为设备配置水源，水压不低于0.2Mpa,并安装4分水龙头。 2、水龙头离设备不超过2米的位置 | |||
