YDBJ系列干式试验变压器使用方法及注意事项

我们的宗旨:以质量取胜,科技求发展,信誉第一,用户至上。成都苏特电力有限公司是西南一家依托华东电力科研机构的技术实力,生产经营系列高压测试仪器设备的高新技术企业。

本系列干式高压试验变压器,是引进国外zui新先进技术,利用先进的生产设备,采用了线圈环氧真空浇注成型,及CD型铁芯的新工艺、新材料。与其同容量和同电压等级的油浸式试验变压器相比,具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。

使用干式试验变压器需要注意些什么?

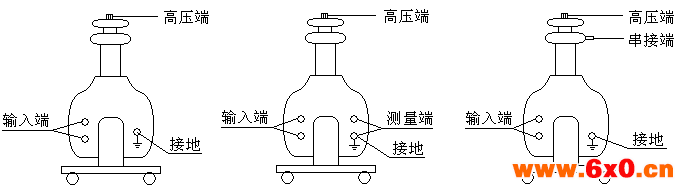

外型结构示意图:



干式高压试验变压器      带测量绕组变压器         带串接绕组变压器

使用方法及注意事项:

   1、使用前,必须详细阅读变压器的使用说明书和与之配套的控制箱(台)的使用说明书。根据说明接好连接线,接地线应良好接地。

   2、干式高压试验变压器控制箱(台)的电源分别为交流220V、380V两种,经调压器输出到变压器的低压侧输入端。经过变比输出连续可调至额定电压值。

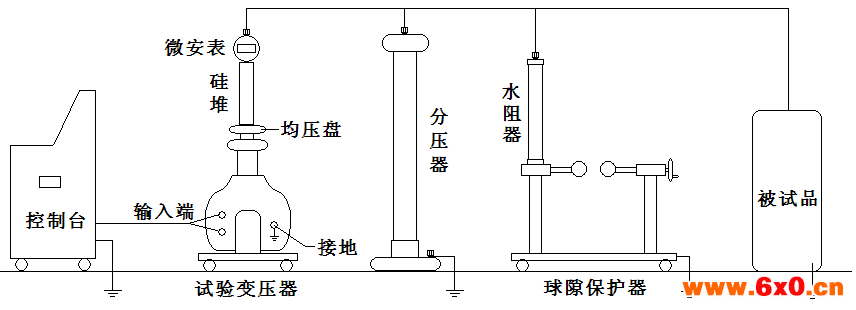

   3、从干式升压变压器的安全和高压试验的严谨性来考虑,避免设备或试品受到破坏。本厂可提供如下图所示的成套设备以满足用户:







   成套设备包括:高压试验变压器、变压器控制箱(台)、分压器、球隙保护器、放电棒、高压油杯、高压硅堆(直流试验用)、数显微安表(直流试验用)。

  4、当做直流耐压或泄漏电流试验时,可先将高压硅堆、微安表、旋在高压试验变压器的高压输出端上,然后逐渐升压,即可进行直流试验。

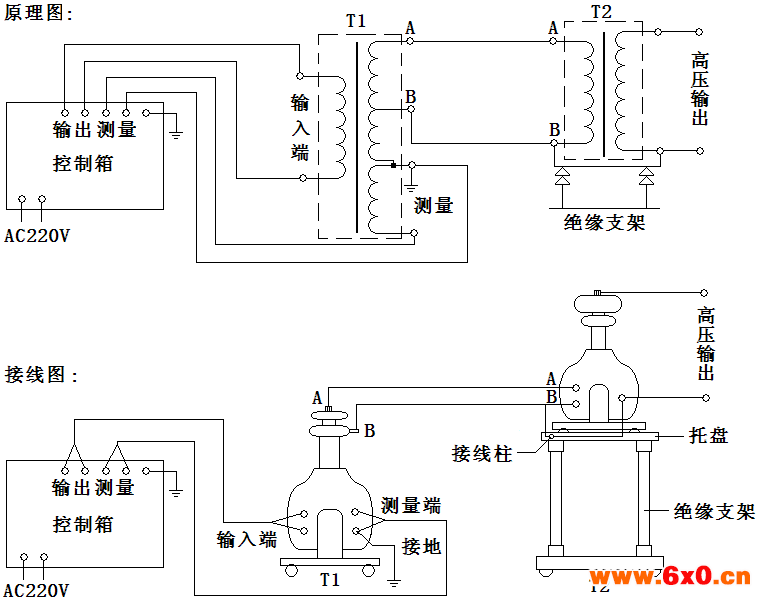

  5、当两台试验变压器作串级连接时(原理图如下),第1台和第2台的额定输出电压相等,其容量之比为2 :1,第2台变压器必须放置在绝缘支架上,以保证绝对地绝缘,串接时要注意变压器上的标记(参见接线方式示意图),使其极性连接正确,以保证输出预定的电压。否则,输出电压为零。



注: (1)、若A、B接反,会造成高压输出为零(T1+T2=0),将A、B换位即可。

(2)、T2试变底盘,必须与绝缘支架的托盘连接。
