变频器多工作在高温、高湿、多粉尘、多腐蚀性气体及有振动的环境，并且变频器的使用年限长，未进行过大修保养。

安装环境对变频器的影响如下：
1、工作温度。变频器内部是大功率的电子元件，极易受到工作温度的影响，产品一般要求为0～55℃，但为了保证工作安全、可靠，使用时应考虑留有余地，#好控制在40℃以下。
2、环境温度。温度太高且温度变化较大时，变频器内部易出现结露现象，其绝缘性能就会大大降低，甚至可能引发短路事故。
3、腐蚀性气体。使用环境如果腐蚀性气体浓度大，不仅会腐蚀元器件的引线、印刷电路板等，而且还会加速塑料器件的老化，降低绝缘性能。E.pu:功率电路坏
4、振动和冲击。装有变频器的控制柜受到机械振动和冲击时，会引起电气接触不良。
5、长期低速运转。由于电机发热量较高，风扇冷却能力降低。

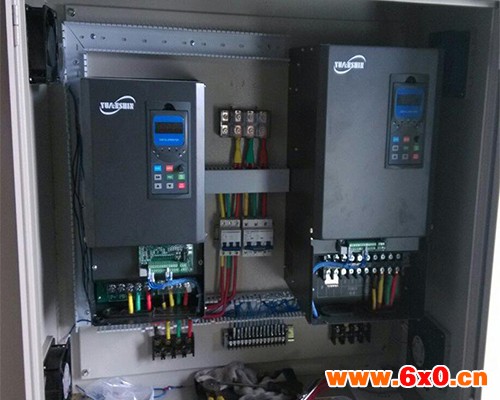

针对目前变频器的安装现状建议：
1 、改善变频器运行环境：
1）将现有现场变频器进行统一安装，建变频器室，改善工作环境，加装通风装置，尽量把环境温度降低。如果周围温度高10℃，寿命就会降低一半。部分更新现有的电动机如：107车间大罐电机更换为变频电机，可做实验。注塑机常见的问题
2）将变频器配电柜主要进灰尘的入口封堵，并加装通风系统。
2、保持现状，在现有的基础上加强变频器日常检查、保养及变频器的大修工作。
1）变频器日常检查
每两周进行一次，检查记录运行中的变频器输出三相电压，并注意比较他们之间的平衡度；检查记录变频器的三相输出电流，并注意比较他们之间的平衡度；检查记录环境温度，散热器温度；察看变频器有无异常振动，声响，风扇是否运转正常。

量。*步测量通过，第二步测量时发现开关管c-e结击穿，第三、四、五、六、七步都测量通过。装上新的开关管上电试验，随着调压

2）变频器保养：

每台变频器每季度要清灰保养1 次。保养要清除变频器内部和风路内的积灰，脏物，将变频器表面擦拭干净；变频器的表面要保持清洁光亮；在保养的同时要仔细检查变频器，察看变频器内有无发热变色部位，水泥电阻有无开裂现象，电解电容有无膨胀漏液防爆孔突出等现象，PCB 板有否异常，有没有发热烧黄部位。保养结束后，要恢复变频器的参数和接线，送电，带电机工作在3Hz 的低频约1 分钟，以确保变频器工作正常。Stop valve
 3）变频器大修
变频器具体大修项目主要依据变频器使用年限以及日常检查的结果决定。电解电容：标准寿命为5年；风扇：标准寿命为2-3年。
变频器的故障原因及预防措施
变频器由控制回路、电源回路、驱动及保护回路、冷却风扇等几部分组成。其结构多为单元化或模块化形式。由于使用不合理或设置不切合实际，容易造成变频器误动作及发生故障，或者无法满足预期的运行效果。
1、主回路常见故障分析
主回路主要由三相或单相整流桥、电容器、滤波电容器、逆变桥、限流电阻、继电器接触器等元件组成。其中许多常见故障是由电解电容引起。电解电容的寿命主要由加在其两端的直流电压和内部温度所决定，在回路设计时已经选定了电容器的型#，所以内部的温度对电解电容器的寿命起决定作用。电解电容器会直接影响到变频器的使用寿命，一般温度每上升10 ℃，寿命减半。因此一方面在安装时要考虑适当的环境温度，另一方面可以采取措施减少脉动电流。采用改善功率因数的交流或直流电抗器可以减少脉动电流，从而延长电解电容器的寿命。汇川MD系列变频器维修 汇川HE系列变频器维修 汇川HE系列变频器维修
在电容器维护时，通常以比较容易测量的静电容量来判断电解电容器的劣化情况，当静电容量低于额定值的80%，绝缘阻抗在5 MΩ以下时，应考虑更换电解电容器。输入了
2、主回路典型故障分析
故障现象：变频器在加速、减速或正常运行时出现过电流跳闸。
首先应区分是由于负载原因，还是变频器的原因引起的。如果是变频器的故障，可通过历史记录查询在跳闸时的电流，超过了变频器的额定电流或电子热继电器的设定值，而三相电压和电流是平衡的，则应考虑是否有过载或突变，如电机堵转等。在负载惯性较大时，可适当延长加速时间，此过程对变频器本身并无损坏。若跳闸时的电流，在变频器的额定电流或在电子热继电器的设定范围内，可判断是IPM模块或相关部分发生故障。首先可以通过测量变频器的主回路输出端子U、V、W， 分别与直流侧的P、N端子之间的正反向电阻，来判断IPM模块是否损坏。如模块未损坏，则是驱动电路出了故障。如果减速时IPM模块过流或变频器对地短路跳闸，一般是逆变器的上半桥的模块或其驱动电路故障；而加速时逆变桥模块过流，则是下半桥的模块或其驱动电路部分故障，发生这些故障的原因，多是由于外部灰尘进入变频器内部或环境潮湿引起。FRNCS-C

郑州西门子可编程控制器维修中心

检查为：个充电热敏电阻(ptc)、三相整流桥(mt)烧坏，部分连接铜箔烧断。对外壳有打火(拉弧)痕迹。开关电源、逆变电路正常。

3、控制回路故障分析

控制回路影响变频器寿命的是电源部分，是平滑电容器和IPM电路板中的缓冲电容器，其原理与前述相同，但这里的电容器中通过的脉动电流，是基本不受主回路负载影响的定值，故其寿命主要由温度和通电时间决定。由于电容器都焊接在电路板上，通过测量静电容量来判断劣化情况比较困难，一般根据电容器环境温度以及使用时间，来推算是否接近其使用寿命。
电源电路板给控制回路、IPM驱动电路和表面操作显示板以及风扇等提供电源，这些电源一般都是从主电路输出的直流电压，通过开关电源再分别整流而得到的。因此，某一路电源短路，除了本路的整流电路受损外，还可能影响其他部分的电源，如由于误操作而使控制电源与公共接地短接，致使电源电路板上开关电源部分损坏，风扇电源的短路导致其他电源断电等。一般通过观察电源电路板就比较容易发现。尔后
逻辑控制电路板是变频器的核心，它集中了CPU、MPU、RAM、EEPROM等大规模集成电路，具有很高的可靠性，本身出现故障的概率很小，但有时会因开机而使全部控制端子同时闭合，导致变频器出现EEPROM故障，这只要对EEPROM重新复位就可以了。
IPM电路板包含驱动和缓冲电路，以及过电压、缺相等保护电路。从逻辑控制板来的PWM#，通过光耦合将电压驱动#输入IPM模块，因而在检测模快的同时，还应测量IPM模块上的光耦。
4、冷却系统
冷却系统主要包括散热片和冷却风扇。其中冷却风扇寿命较短，临近使用寿命时，风扇产生震动，噪声增大#后停转，变频器出现IPM过热跳闸。冷却风扇的寿命受陷于轴承，大约为10000～35000 h。当变频器连续运转时，需要2～3年更换一次风扇或轴承。为了延长风扇的寿命，一些产品的风扇只在变频器运转时而不是电源开启时运行。
5、外部的电磁感应干扰
如果变频器周围存在干扰源，它们将通过辐射或电源线侵入变频器的内部，引起控制回路误动作，造成工作不正常或停机，严重时甚至损坏变频器。减少噪声干扰的具体方法有：变频器周围所有继电器、接触器的控制线圈上，加装防止冲击电压的吸收装置，如RC浪涌吸收器，其接线不能超过20 cm；尽量缩短控制回路的配线距离，并使其与主回路分离；变频器控制回路配线绞合节距离应在15 mm以上，与主回路保持10 cm以上的间距；变频器距离电动机很远时（超过100 m），这时一方面可加大导线截面面积，保证线路压降在2%以内，同时应加装变频器输出电抗器，用来补偿因长距离导线产生的分布电容的充电电流。变频器接地端子应按规定进行接地，必须在专用接地点可靠接地，不能同电焊、动力接地混用；变频器输入端安装无线电噪声滤波器，减少输入高次谐波，从而可降低从电源线到电子设备的噪声影响；同时在变频器的输出端也安装无线电噪声滤波器，以降低其输出端的线路噪声。
6、安装环境
变频器属于电子器件装置，在其说明书中有详细安装使用环境的要求。在特殊情况下，若确实无法满足这些要求，必须尽量采用相应抑制措施：振动是对电子器件造成机械损伤的主要原因，对于振动冲击较大的场合，应采用橡胶等避振措施；潮湿、腐蚀性气体及尘埃等将造成电子器件锈蚀、接触不良、绝缘降低而形成短路，作为防范措施，应对控制板进行防腐防尘处理，并采用封闭式结构；温度是影响电子器件寿命及可靠性的重要因素，特别是半导体器件，应根据装置要求的环境条件安装空调或避免日光直射。
除上述几点外，定期检查变频器的空气滤清器及冷却风扇也是非常必要的。对于特殊的高寒场合，为防止微处理器因温度过低不能正常工作，应采取设置空气加热器等必要措施。
7、电源异常
电源异常大致分以下3种，即缺相、低电压、停电，有时也出现它们的混合形式。这些异常现象的主要原因，多半是输电线路因风、雪、雷击造成的，有时也因为同一供电系统内出现对地短路及相间短路。而雷击因地域和季节有很大差异。除电压波动外，有些电网或自行发电的单位，也会出现频率波动，并且这些现象有时在短时间内重复出现，为保证设备的正常运行，对变频器供电电源也提出相应要求。绿灯闪烁=控制器禁止二、对客户送来维修的机器或板卡进行全面检查，确定故障情况后，给客户提供检测报告并报正式维修价格；经客户确认报价后进行维修；对于西门子直流调速器均可提供现场服务。除现场板级更换外，室内维修我们采取器件级维修，将故障元件及不良元件全部进行更换，配有专业的负载测试设备和检验手段，从而保证了维修质量。上下始终秉承公司精神“专业技术，专业品质，用户的需求就是我们的责任”。
