YHQ41F上装式整体斜面球阀、斜面球阀工作原理

来源:网络  作者:网络转载   2019-10-10 阅读:388

一、概述:

    YHQ41F上装式整体斜面球阀是本公司开发的新型产品,适用于液化石油气、油品、水、腐蚀性流体工程及铝业氧化铝粉输送工程。 该阀采用楔式上装型,结构新颖,性能优异。目前球阀大多为侧装式,此种结构普遍存在着启闭力矩大,并且因温差及管道安装应力的影响而大大增加了启闭力矩或者造成泄漏。



二、结构特点:

    1、YHQ41F上装式整体斜面球阀独特的结构密封更加可靠斜面球阀又称“楔式球阀”,采用整体上装式新型结构。两阀座密封面设计成楔形两斜面,球体上部有一弹簧。在弹簧力的作用下,阀座密封面与球体紧密贴合,形成可靠的密封。
    2、阀杆凸肩结构即可防脱又保证了上密封性能阀杆下端设有凸肩,可在阀体内压异常升高时,防止阀杆脱出。在弹簧及介质力的作用下,阀杆 凸肩压紧垫片,形成上密封效果。
    3、先进的防火、防静电结构在球体与阀座之间设置有防火金属环。在意外火灾阀座烧损后,金属环压在球体上起到密封作用。确保系统的安全,防止重大事故发生。球体上部的予紧弹簧可将球体与阀座摩擦产生的静电,经导线导入地下。防止因静电产生的火花点燃易燃易爆介质,保证系统的安全。
    4、阀门的启、闭力小,安装、维修方便阀杆填料函的密封采用填料平面与阀杆凸肩、阀盖平面的压紧,靠弹簧的予紧力及上压盖的压紧力实现密封。减轻了阀门的启、闭力。阀门采用整体上装式结构,只须将上部阀盖拆开,既可取出阀门体内全部零件。便于阀门的维修和更换。



三、主要零件材质表:

阀体WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiZG00Cr17Ni14Mo2
球体2Cr13H.Cr1Cr18Ni9Ti1Cr18Ni12Mo2Ti00Cr17Ni14Mo2
密封材质PTFE、柔性石墨、碳纤维
阀杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti00Cr17Ni14Mo2



四、主要设计参数:

公称通径:DN15-200mm、1/2~2in

公称压力:PN1.6~10.0Mpa、Class 150~600Lb

适用温度:-28~300℃、-28~180℃、-28~425℃

连接标准:法兰连接:JB/T79-1994、GB9113-1988、ANSI B16.5、HGJ 44~76-1991、HG 5010-1958

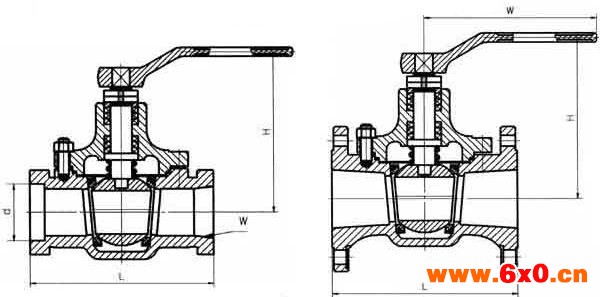

五、连接尺寸:

DN

L

H

W

15

130

60

150

20

130

65

150

25

140

75

150

32

165

90

150

40

165

95

230

50

203

110

230

65

222

145

350

80

241

150

450

100

305

180

450

125

356

250

600

150

394

270

700

200

457

345

950
