差压流量计在工业流量测量中的运用及定检方法

差压流量计在工业流量测量中的运用及定检方法：

目前，随着社会的发展，工业对自动化仪表的需求，仪表在测量程度不断的提高，流量测量仪表已经成为工业企业生产中不可或缺的热工计量仪表，所有液态、气态介质的原料和产品都需要准确计量，包括热力系统中的水、蒸汽及空气流量也都需要进行流量的计量。
流量测量的智能化数字化等各种先进的科技，科技的发展直接推动了仪表领域的发展，同时在实践测量活动中的仪表使用出现的各种需求也促进的仪表行业的科技进步。仪表是锅炉运行控制的一个重要环节，大家都知道它是锅炉的眼晴，良好完备的仪表对提高锅妒效率，节约燃料确保锅炉安全经济运行具有重要意义，本文结合多年工作实经总结，简单介绍了压力变送器(差压流量变送器)的工作原理，分析了常出现的故障及处理方法、压力变送器的检定。

差压流量计是根据安装于管道中流量检测件产生的差压，一直的流体条件和检测件与管道的几何尺寸以测量流量的仪表。差压流量计由节流装置、上下游直管段和差压流量仪表组成。

测量原理：充满管道的流体经节流装置时，流束将在节流件处收缩，使流速加快，静压力降低，导致节流件前后产生压差。流速增大，差压也随之增大。因比，通过测量差压，可以确定流量，采用这种原理测量的仪表称差压式流里计。

测量系统的组成：测量系统是由节流装置、引压导管、三阀组、差压变送器和二次仪表组成。节流装置将导管中流体的流速转变成差压信号送至差压变送器，差压变送器将差压信号转变成差压标准电流信号，后由二次仪表通过对电流信号的运算处理，显示出流体的流量来。

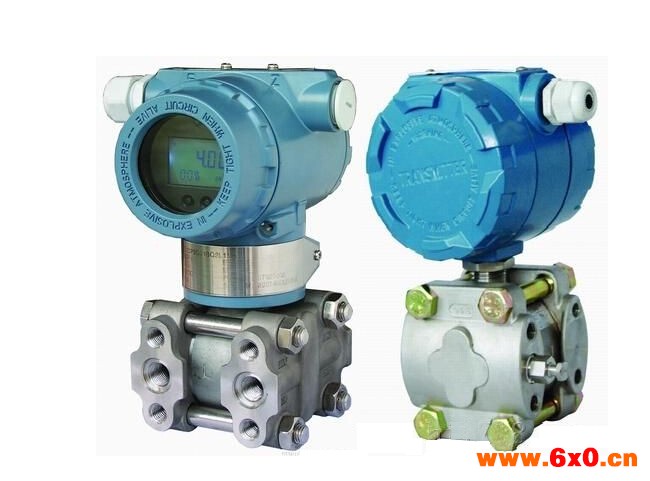

差压变送器和二次仪表

差压变送器是差压式流量计中的重要组成部分，它将节流装置的差压信号转变成电流信号，以便于二次仪表处理和运算。

正确使用流量仪表，保证仪表量值的准确性，对于节约能源、提高经济效益具有重要作用,如果仪表计量不准确、会直接影响到国家和消费者的利益，同时还会影响到人民的生命财产安全。就我们供热部门来说,锅炉是我们的主要热源,其运行的经济型、稳定性直接影响到企业效益和安全,我们来用先进的DCS系统作为锅炉控制系统的核心,差压流量计准确的数据输出才能保证DCS系统为锅炉安全经济的运行。差压流量计安装于条件恶劣的工作现场、由于常年运行、无论节流装置还是节流装置与连接的导圧管路都要发生相应的变化。

 在这里根据自己多年从事计量工作的经验分析一下:

差压变送器经常出现的故障：


1:安装完毕后无输出信号；
检查原因:(1)可能未通电,(2)电源线、信号线是否连接正确,仪表工错误操作导致隔离液或冷凝液被冲掉。

2:输出信号为零点；

检查原因:(1)正负压侧根部截止阀是否打开,(2)平衡阀是否关闭,后看正压侧阀门、排污阀、导压管是否泄漏。

3:输出信号为满度；

检查原因:检查流量超负荷,减小流量。负压截止阀是否打开,打开截止阀。负压侧阀门、排污阀、导压管是否泄漏在漏点处补焊或更换。

4:输出值与流量值不符；

检查原因:隔离液加注不均匀或流失,重新加注。冷疑液液位不一致或冷凝液流失,孔板如弯曲,要更换孔板。节流件表面是否有污垢、粗糙,必须清洗处理。

5:指示值偏高；

检查原因:

(1)负压侧阀门、管线处是否泄漏,要及时关闭阀门处理泄漏处。

(2)负压侧有气体,或正压管线点比负压管线高,造成了附加误差,重新安排管线,排放负压管内气体。

(3)负压侧管线堵塞，关闭阀门疏通管线

(4)负压侧截止阀没全部打开,及时打开

6:指示值偏低；

检查原因:

(1)平衡阀没关严,及时关严

(2)平衡阀、正压侧管线有漏点,要及时补焊或更换

(3)正压侧有气体,或正压侧管线为比负压管低,造成了附加的误差

(4)正压侧截止阀没有全部打开,及时打开截止阀

(5)孔板入口直角边缘变钝,破损严重,及时加工或更换新孔板。

变送器的检定：

1.变送器的外观；

(1)变送器的铭牌应完整、清晰、应注明产品名称、型号、规格、测量范围等主要技术指标,高、低压容室应有明显标记。还应标明制造厂的名称或商标、出厂编号、制造年月。

(2)变送器零部件应完整无损,紧固件不得有松动和损伤现象,可部分应灵活可靠。

(3)新制造的变送器的外壳、零件表面涂覆层应光洁、完好、无锈蚀和霉斑。内部不得有切屑、残渣等杂物。使用中和修理后的变送器不允许有影响使用和计量性能的缺陷。

2、压力变送器的密封性变送器的测量部分在承受测量上限压力(差压变送器为额定工作压力)时,不得有泄漏和损坏现象3、压力变送器的基本误差仪表有零点漂移和传感器误差大的情況，所以压力変送器现场安装完毕后，要进行调校,变送器基本误差应不超过允许误差。

3、压力变送器的测量误差按下面式计算。△A=Ad-As

式中△A一压力变送器各检定点的测量误差mAV或kpa

Ad一压力变送器上行程或下行程各检定点的实际输出值,mAV或kpa

AS一压力变送器各检定点的理论输出值,mAV或kpa

4、选择检定占

检定点的选择应按量程基本均布。一般包括上限值、下限值在内不少于5个点。优于0.1级和0.05级的压力変送器应不少于9个点。

5、鉴定方法:

从下限值平稳的输入压力信号到各检定点,读取并记录输出值直至上限;,然后反向平稳改变压力信号到各检定点,读取并记录输出值直至下限,这为一次循环。如此进行两个循环的检定。

6、常规差压变送器和智能差压变送器的校准不同,因为智能变送器在输入压力源和产生的4-20mA电流信号之间,除机械、电路外，还有微处理芯片对输入数据的运算工作。因此，调校与常规方法有所区别。这里我简介绍一下美安特厂家生产的仪表怎样调校：

(1)当零点超差,需调零点,量程零点为0Mpa时,按住DOWN键约5秒钟,松开显示”GOOD",量程零点不是0MPa时,按ENTER5秒进入菜单,进入SUB6,输入密码040820,然后按返回,后同时按DOWN和MOVE5秒,显示“00即可。

(2)当压力满量程时超差,需要调满,按ENTER5秒进入菜单,按键进入SUB6，输入密码040821,然后按返回,后按UP5秒，显示GOOD即可。调零点时对满度几乎没有影响,但调满度时对零点有影响。由此可见调完满度要及时回压到零点,看零点是否在允许误差内。

在测量过程中差压变送器,需要进行测量的项目非常多,及各种流量仪表等等,这些测量数据的准确与否是保证安全、经济生产的重要技术基础,是企业经营管理、降低成本的基本保证。由此，做好计量管理工作是非常有必要的。做好选型、使用中维护及后续配套变送器的检定工作仍然具有非常重要的意义。
