材料镀层、涂层、纳米镀层分析仪器

来源:网络  作者:网络转载   2019-10-10 阅读:328

随着材料日星月异的变化,各种材料的改性功能的增加,镀膜技术对材料表面以及材料表面能的变化,通过一层膜厚材料是配件达到想要的效果;

一、手机里面金属件,通过电镀工艺,镀金后增加导电性,也可以节省不少成本;

  • X荧光光谱仪器测试。
  •
  • 二、笔记本外壳镀膜厚度微米级,一般笔记本外壳油墨分两层—三层,层10UM左右,第二层30—50微米,第三层是几微米厚度。这种一般用超声波仪器测试。

           QuintSonic 7超声波涂层测厚仪

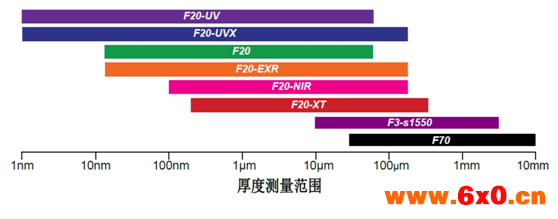

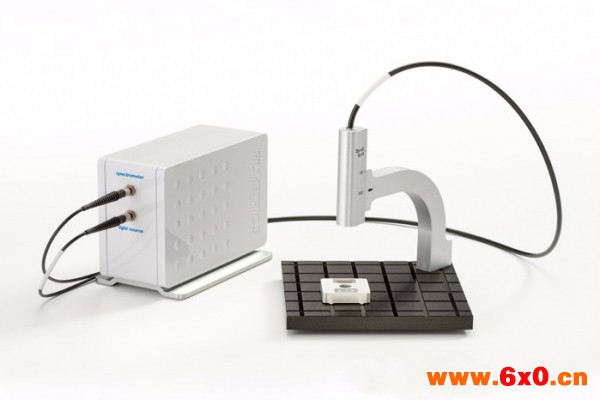

三、太阳能、手机镀膜,医疗器械镀膜都是很薄,微米级镀膜,镀膜厚材料增加透光率或者增加密闭性。测量厚度从1nm到10mm的先进膜厚测量系统。如果您正在寻找一款仪器,需要测量纳米厚度。

  • 光刻胶/加工膜层/介电层
  • OLED/玻璃厚度/ITO和TCOs
  • /抗反射层
  • /医疗器械
