海康威视H10红外热像仪电源行业中的应用

来源:网络  作者:网络转载   2019-10-10 阅读:92

红外热像仪在电源行业中的应用

摘要:电源的温度控制,是提高电源模块及系统可靠性及使用寿命的重要途径。热像仪能提供清晰的电源电路及其整个电源系统温度场分布的图像和准确的温度测量。

电源的温度控制,是提高电源模块及系统可靠性及使用寿命的重要途径。在电源的设计和应用中,选择合适的元器件,即减少电路损耗,提高模块转换效率,与选择合理的冷却方式是保证电源可靠稳定工作的关键技术,将二者有机结合,会使得电源具有对环境适应性更强,寿命长,成本低、维护方便等技术优势。



热像仪能提供清晰的电源电路及其整个电源系统温度场分布的图像和准确的温度测量。

1、电子元器件

电源是一种电能转换设备,在转换过程中本身需要消耗掉一些电能,而这些电能则被转化为热量释出。电子元件工作的稳定性与老化速度是和环境温度息息相关的。每当环境温度升高10时,主要功率元件的寿命减少50%,这就要求电子元器件应该工作在相对稳定和较低的温度范围内。

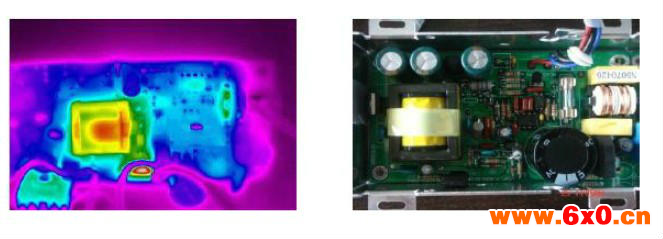

海康H10热像仪可以提供给工程师电路中各元器件的工作时发热情况热图,帮助工程师分析元器件对整个电源电路温度的影响,同时也能够帮助工程师选择合适负载能力的转换模块。

2、变压器

变压器是电源工作的主要部件,其发热温度有限制的,目前国内的3C认证将变压器温度限制在120内,欧洲UL认证将变压器温度限制在115内。电源的主要发热源也是变压为器,而铁芯损耗和铜线损耗变压器工作产生温升的主要原因。另外,由于变压器工作温度升高,必然造成铁芯负载减弱,和线圈老化,当其绝缘性能下降后,导致抗市电的冲击能力减弱。这时若有雷击或市电浪涌出现时,在变压器的初级出现的高反压会将变压器击穿,使电源失效,同时还有高压串入主设备,造成主设备损坏的危险。



热像仪可以通过迅速、简便的操作,提供准确的变压器温度。

3、电路热分布

同一块电路板的器件应尽可能的按其发热量大小及散热程度分区排列,采用合理的器件排列方式,可以有效的降低印制电路的温升,从而使器件及设备的故障率明显下降。



热像仪可以通过提供的红外热图,帮助工程师分析出整块线路板的温度分布,完善工程师的设计和应用。

4、电源冷却

电源冷却技术是满足行业各项技术性能要求的基本手段。目前各个电源模块常用的冷却方式有自然冷却、纯风扇冷却、自然冷却和风扇冷却相结合三种。



电源产品中有很大的一个变压器,还有些大的电容,这些都是大热源,这些热源可能会给您的产品内部一些其它电路及其元器件的稳定性、使用寿命都会带来很大影响。利用红外热像仪,可以非常直接的测量出三种情况下的发热和散热情况,工程师改善设计,在实际应用使用合理的冷却手段,提高电源的可靠稳定性,减少设备的故障率。

5、工艺改进

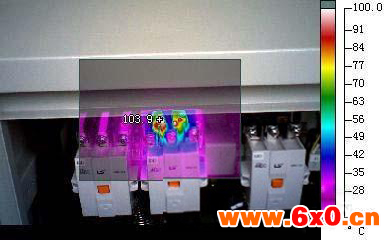

电源设备在加工时,容易在接头处以及压线处出现工艺问题,利用热象仪可以较为简便、直观、安全地发现故障点,帮助生产人员、质检人员更好的发现并解决问题,提高产品质量。 热像仪在电源企业的应用部门,除研发部门,还主要有:品管部门、售后服务部及设备维护等部门。



海康H10热像仪在电源行业可以发挥其优越性,由于它所具有独特的优点,能补充传统检测手段的不足。但是还有很多工作需要在今后的实践中进一步改进和提高,使得红外热像技术在电源行业中的应用更加广泛和科学,有效地提升电源产品质量,提高电能转换效率,以及提高系统性能水平。
