日本IMV电动振动测试系统

来源:网络  作者:网络转载   2019-10-10 阅读:73

更广泛的测试要求和更高的测试规格。A系列满足了这种多功能测试环境的需求。先进的自动节能,高平的功能和受保护的测试环境。一系列改善了振动测试的工作环境。

特征

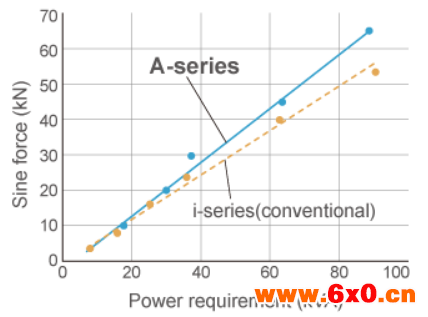

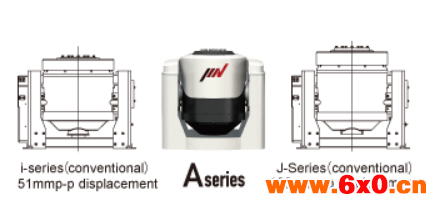

■提高激振力

与传统的i&J系列相比,A系列增加了相对激励力。

·每系统功率需求
增加的力量·每系统质量
增加的力量·每个系统尺寸增加的力



■标准76.2 mmp-p排量
*仅适用于A30,A45,A65,A74

A系列的排量为76.2 mmp-p(3英寸行程),可在速度,加速度和位移规格之间取得良好的平衡。该单一系统可用于各种各样的测试。

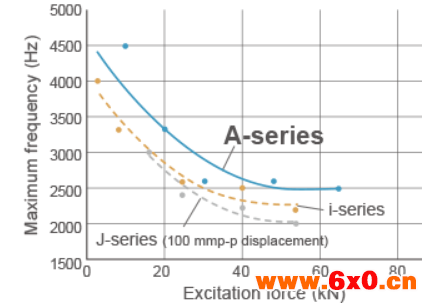

■增加频率范围

除了增加76.2 mmp-p的位移外,与i和J系列相比,最大频率范围也增加了。

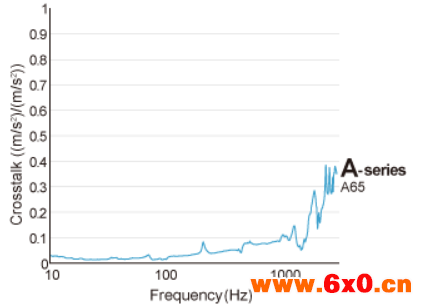

■减少交叉轴加速度

A系列可显着降低交叉轴(串扰)加速度(水平振动)。实现了高度精确的测试。

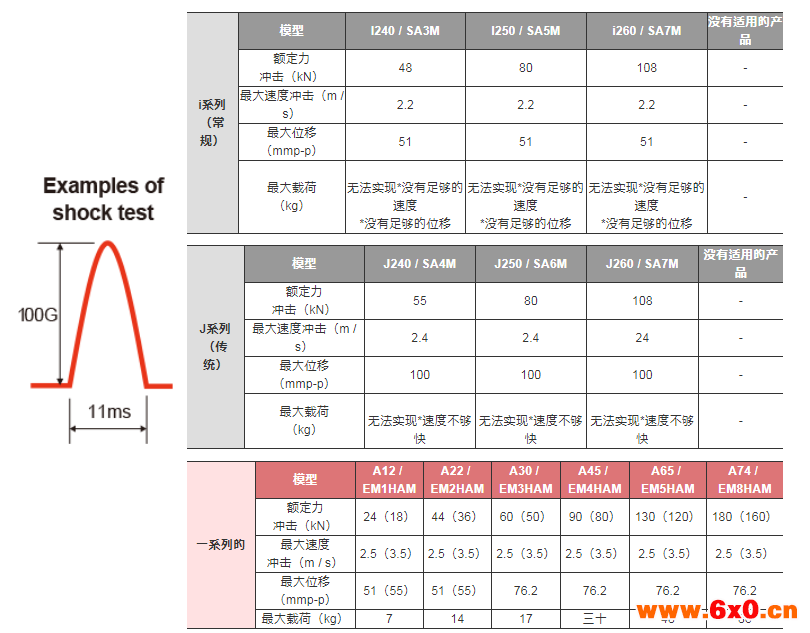

■高速冲击试验 *仅适用于A30,A45,A65,A74

在测试需要高冲击速度的情况下,传统的振动器系统使用匹配的变压器来实现必要的更高的电枢电压。
由于IMV的ECO系统可以完全控制磁场水平,因此可以调整磁场值以增加系统的最大冲击速度能力。通过在IMV的K2控制器中输入指定的冲击曲线。振动器中的油位自动调节,以确保达到所需的速度。A系列(EM放大器型号)提供最大4.6 m / s的冲击速度测试。

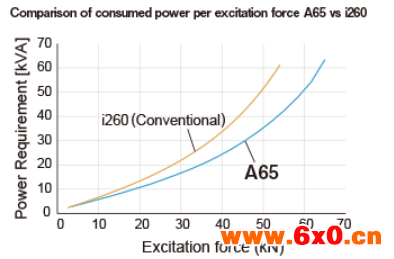

■降低功耗

与同类传统系统(i,J系列)相比,A系列实现了更低的功耗。通过自动节能功能,可以在所有力范围内实现更高的节能效果。

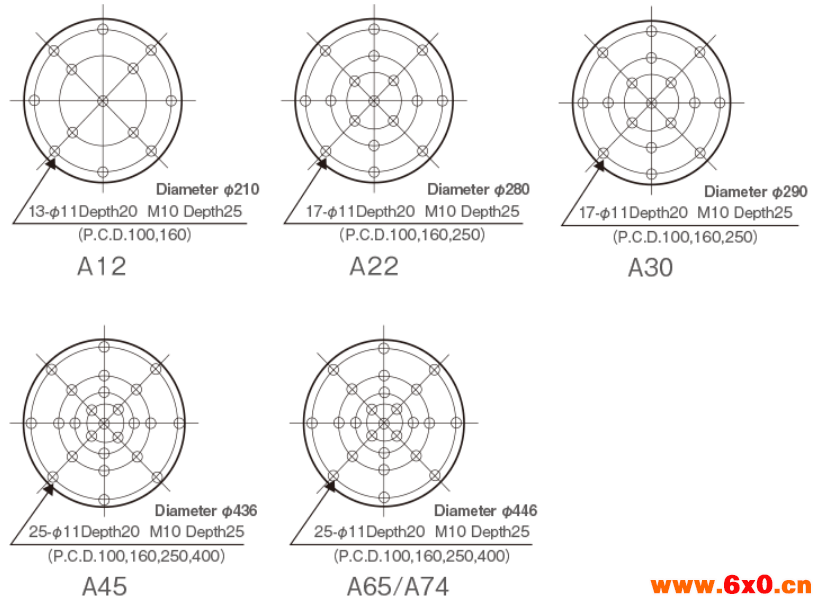

表格插入图案'mm'图案(单位:mm)

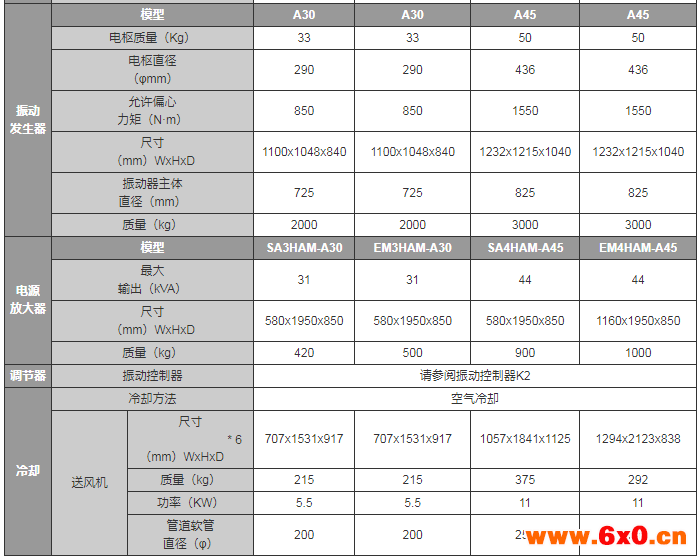

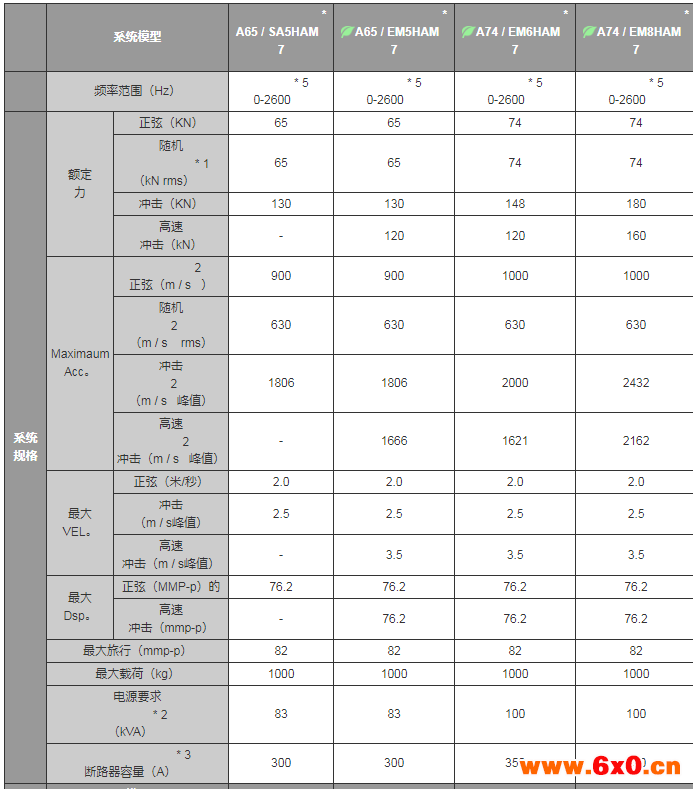

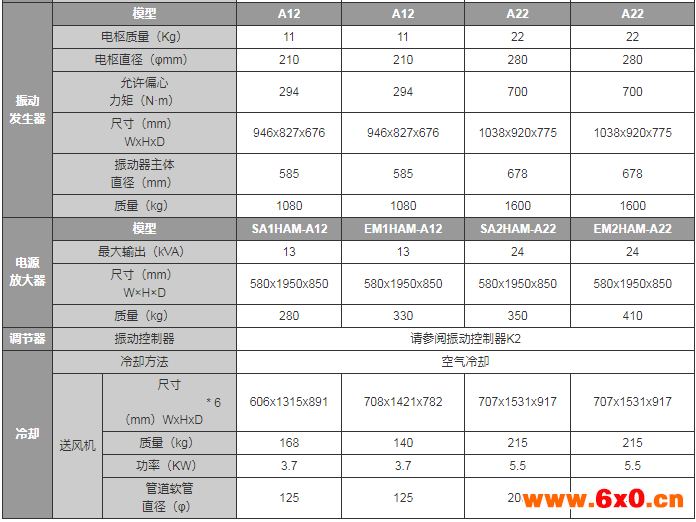

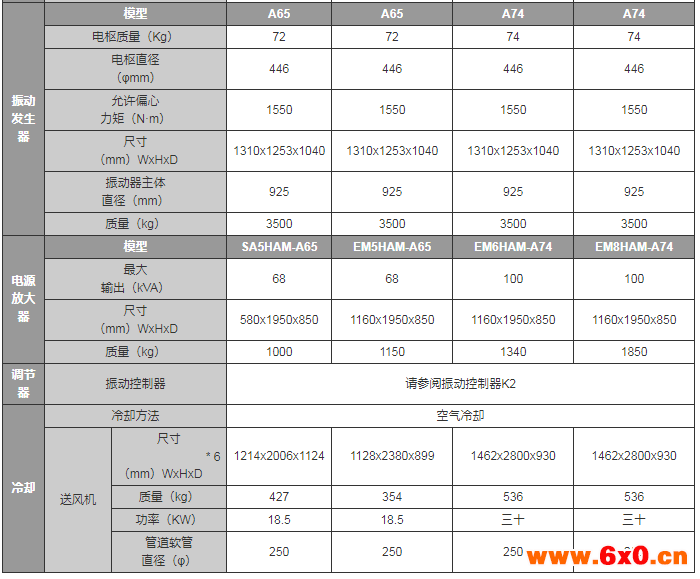

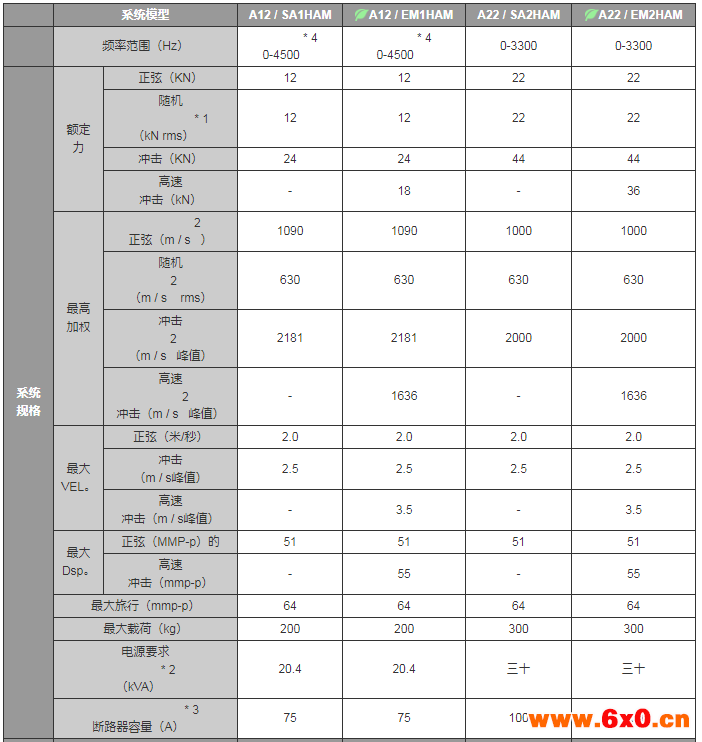

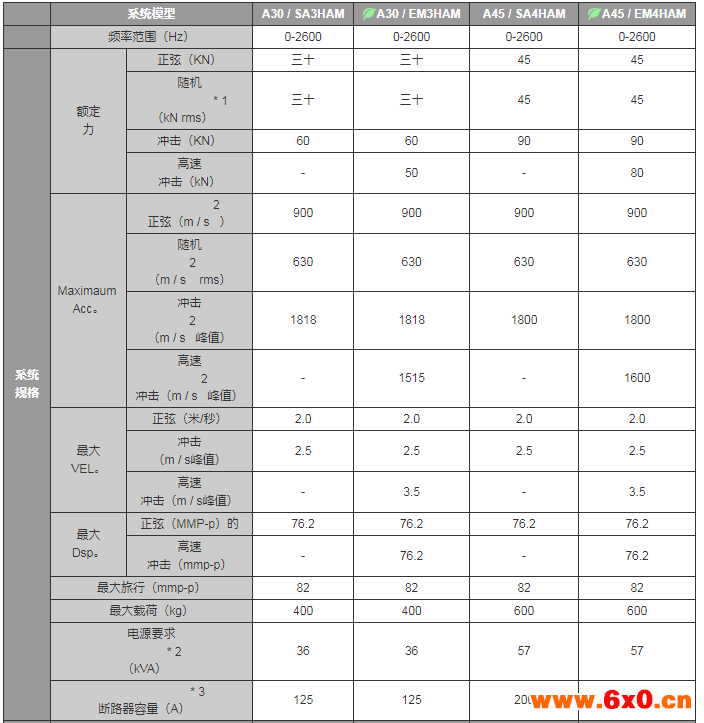

规格

1.机力定值根指ISO5344条件拒定。请联系IMNV或您当地的经钠商,了解具体的试要求

2电源:3相2002203801400415V(A74为AC3801400415V),5060Hz,其他电源电压需要变压器

3如是200V

4高于4000Hz时,力以6B/oc的速率表。

5于2000Hz时,力以-12dB/oct的速率隆

6以上指述的规格是60Hz的况。在50Hz的情况下改变尺す。

*输出超过50kN正张力的报动系统需要7E/L

*规格显示了最高系统性能。对于长时间试,必须低最多709%的级。在zui高水平下连使用可能会导致故。如您使用过70%,请联系MV

*在机动试验的情况下,请得要操作的加速度波形的峰值的试定义设定为小于冲击的最大加速度

*频率范值根据传器和动控制而变化

*CE标已系统的质量和尺寸可能会发生变化。

*腔室组合时,电枢质量和加速度可能会发生变化



具体内容详见:日本IMV电动振动测试系统
