概述
光电传感器是将光信号转换为电信号的一种器件。其工作原理基于光电效应。光电效应是指光照射在某些物质上时，物质的电子吸收光子的能量而发生了相应的电效应现象。根据光电效应现象的不同将光电效应分为三类：外光电效应、内光电效应及光生伏特效应。光电器件有光电管、光电倍增管、光敏电阻、光敏二极管、光敏三极管、光电池等。分析了光电器件的性能、特性曲线。
原理
由光通量对光电元件的作用原理不同所制成的光学测控系统是多种多样的,按光电元件(光学测控系统)输出量性质可分二类，即模拟式光电传感器和脉冲(开关)式光电传感器。模拟式光电传感器是将被测量转换 光电传感器 成连续变化的光电流，它与被测量间呈单值关系.模拟式光电传感器按被测量(检测目标物体)方法可分为透射(吸收)式，漫反射式，遮光式(光束阻档)三大类。所谓透射式是指被测物体放在光路中，恒光源发出的光能量穿过被测物，部份被吸收后，透射光投射到光电元件上；所谓漫反射式是指恒光源发出的光投射到被测物上，再从被测物体表面反射后投射到光电元件上；所谓遮光式是指当光源发出的光通量经被测物光遮其中一部份，使投射到光电元件上的光通量改变，改变的程度与被测物体在光路位置有关。
产品特点
| 传感器原理/ 检测原理 | 对射式光电传感器 |
| 尺寸(宽 x 高 x 深) | 15.6 mm x 48.5 mm x 42 mm |
| 外壳形状（光束出口） | 方形 |
| 最大开关距离 | 0 m ... 20 m |
| 感应距离 | 0 m ... 15 m |
| 光源种类 | 可见红光 |
| 光源 | LED 1) |
| 光点尺寸（距离） | Ø 220 mm (15 m) |
| 发射器散射角 | 大约 1.5° |
| 轴长 | 640 nm |
| 设置 | 电位计，5 圈 |
机械/电子参数
| 供电电压 | 10 V DC ... 30 V DC 1) |
| 残余纹波 | ≤ 5 Vss 2) |
| 消耗电流， 发射器 | ≤ 30 mA 3) |
| 消耗电流， 接收器 | ≤ 15 mA 3) |
| 开关量输出 | PNP |
| 开关功能 | 补偿量 |
| 开关类型 | 明/暗切换 |
| 信号电压 PNP 高电平/低电平 | > Uv - 2,5 V / ca. 0 V |
| 输出电流 Imax. | 100 mA |
| 响应时间 | ≤ 330 µs 4) |
| 开关频率 | 1,500 Hz 5) |
| 连接类型 | 插头，M12，4 针 |
| 保护电路 | A 6) C 7) D 8) |
| 防护等级 | III |
| 重量 | 120 g |
| 外壳材料 | 金属 |
| 材料、光学元件 | 塑料, PMMA |
| 外壳防护等级 | IP66 IP67 IP69K |
| 供货范围 | 2 x 夹紧支架，含螺钉 |
| 测试输入端发射器关闭 | TE 根据 0 V |
| 运行环境温度 | –40 °C ... +60 °C |
| 存储环境温度 | –40 °C ... +75 °C |
| MTTFd：危险故障间隔时间 | 826 年 |
| UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
| 零件订货号 | 2041879 WS12-3D2430 2041881 WE12-3P2431 |
1) 短路保护的电网环境下的临界值：最大 8 A.
2) 不得超过或低于 UV公差.
3) 无负荷.
4) 信号传输时间（电阻负载时）.
5) 亮暗对比度为 1:1 时.
6) A = UV 接口（已采取反极性保护措施）.
7) C = 抑制干扰脉冲.
8) D = 抗过载电流和短路保护输出端.

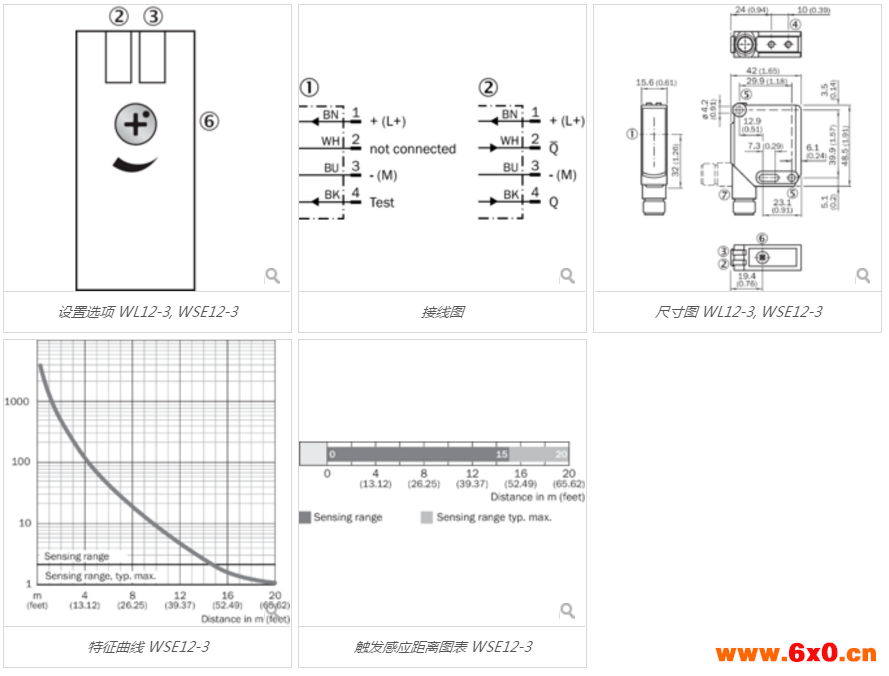

技术图纸
