氧化锆氧分析仪工作原理

氧化锆氧分析仪工作原理

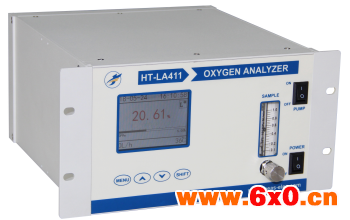

   氧化锆氧分析仪工作原理，成都久尹科技研发生产的氧化锆氧分析仪有多款本文主要讲氧化锆氧分析仪的工作原理。

   氧化锆氧分析器的工作原理

   在一片高致密的氧化锆固体电解质的两侧，用烧结的方法制成几微米到几十微米厚的多孔铂层作为电极，再在电极上焊上铂丝作为引线，就构成了氧浓差电池，如果电池左侧通入参比气体(空气)。其氧分压为p_o;电池右侧通入被测气体，其氧分压为p₁(未知)。

   设p_o>p₁，在高温下(650~850^oC)， 氧就会从分压大的P_o侧向分压小的P₁侧扩散，这种扩散，不是氧分子透过氧化锆从po侧P1侧，而是氧分子离解成氧离子后通过氧化锆的过程。在750^oC左右的高温中，在铂电极的催化作用下，,在电池的p_o侧发生还原反应，一个氧分子从铂电极取得4个电子，变成两个氧离子(O^2-)进入电解质，即

O₂(pn)+4e→2O^2-

   p_o侧的铂电极由于大量给出电子而带正电，成为氧浓差电池的正极或阳极。

   这些氧离子进人电解质后，通过晶体中的空穴向前运动到达右侧的铂电极，在电池的p₁侧发生氧化反应，氧离子在铂电极上释放电子并结合成氧分子析出，即

2O^2-→ O₂(P₁)+4e

   p₁侧的铂电极由于大量得到电子而带负电，成为氧浓差电池的负极或阴极。

   这样在两个电极上由于正负电荷的堆积而形成一个电势，称之为氧浓差电动势。当用导线将两个电极连成电路时，负极上的电子就会通过外电路流到正极，再供给氧分子形成氧离子，电路中就有电流通过。
