英国泰勒surtronic25粗糙度仪测量原理及传感器安装

来源:网络  作者:网络转载   2019-10-10 阅读:206

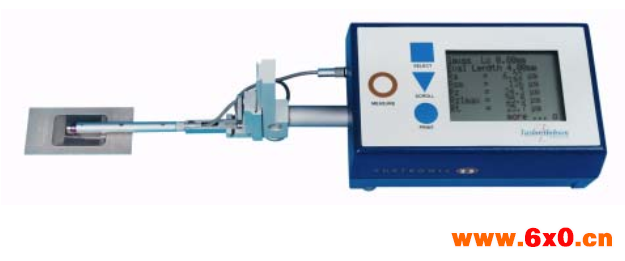

英国泰勒surtronic25粗糙度仪测量原理
测量工件表面粗糙度时,将传感器放在工件被测表面上,由仪器内部的驱动机构带动传感器沿被测表面做等速滑行,传感器通过内置的锐利触针感受被测表面的粗糙度,此时工件被测表面的粗糙度引起触针产生位移,该位移使传感器电感线圈的电感量发生变化,从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号,该信号经过放大及电平转换之后进入数据采集系统,DSP 芯片将采集的数据进行数字滤波和参数计算,测量结果在液晶显示器上读出,也可在打印机上输出,还可以与PC 机进行通讯。

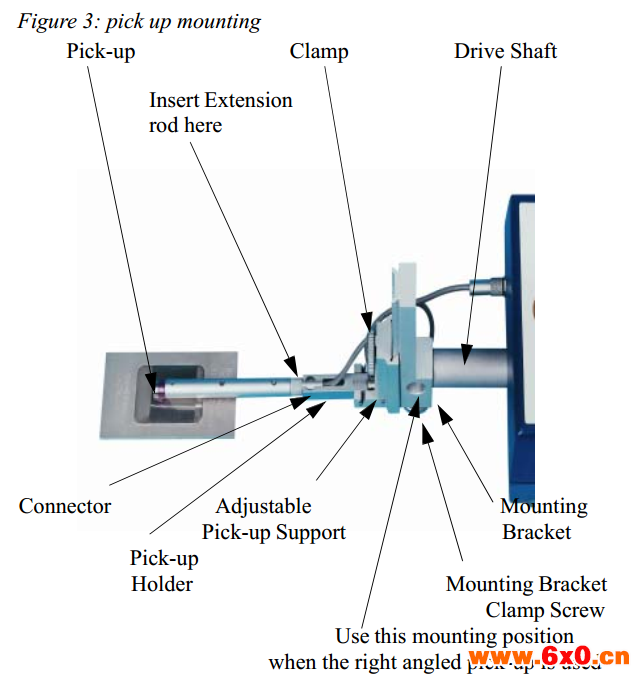

英国泰勒surtronic25粗糙度仪传感器的安装

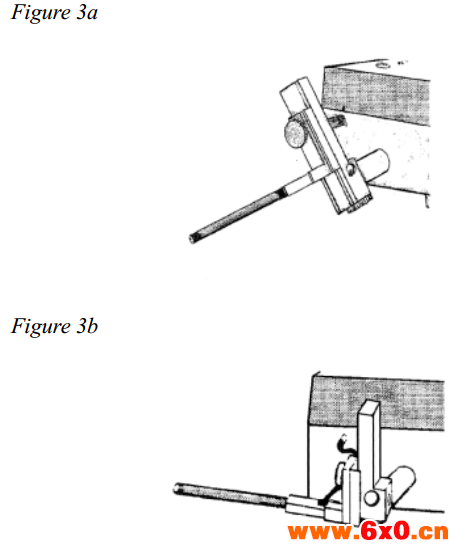

安装时,用手拿住传感器的主体部分,将传感器插入与仪器联接的电缆一端,电缆另一端与仪器连接,注意联接可靠。然后将传感器可靠插入传感器支架,调整好传感器触针与被测物体平面的垂直度。
提示:1、传感器的触针是本仪器的关键零件,应给予高度重视;
2、在进行传感器装卸的过程中,应特别注意不要碰及触针,以免造成损坏,影响测量;
3、在安装传感器时,应注意连接要可靠;
4、测量时,放下传感器的动作要轻,避免传感器触针接触被测物体表面造成的冲击力影响测试结果,损坏传感器。





英国泰勒surtronic25粗糙度仪传感器选择:
Taylor Hobson25 粗糙度仪可以选择九种传感器,如下:

序号

名称

订货号

用途

1

标准传感器

112/1502

一般表面

2

ANSI 美国标准传感器

112/1503

美国标准

3

小孔传感器

112/1504

小孔径测量

4

小槽传感器

155/P11610

测量沟槽

5

直角传感器

122/1505

与行程方向成直角的方向上测量

6

沟槽传感器

122/1506

测深达5.7mm、最大25mm

7

斧型传感器

122/1524

测量尖刃细线,不能用于平面测量

8

测面导块传感器

122/1531

齿面的曲面测量

9

靴型传感器

122/1599

测量较粗糙的表面,特别是使用2.5mm 取样长度时的测量
