MF-6A型多组分动态配气系统

来源:网络  作者:网络转载   2019-10-10 阅读:715

1、配气系统(以下简称装置)的外型及特点

MF-6A型多组分动态配气系统,是由从事近40年气体标准物质研究、气体计量器具国家计量技术法规制修订,并在本行业有丰富经验的专家构思、选材及参数设置和定量;由从事多年仪器仪表、计算机软件研发的专家设计和装配。研发出的装置稳定性、重复性及线性极佳,配制的标准气体准确可靠,有效溯源,便于传递,操作方便。

装置外型如图所示,前面板上的两流量计与配气系统无关,只是用于控制被检仪器或分析方法所需要的流量。前面板中间是320x240液晶显示及触摸屏,所有操作都通过触摸屏控制输入,方便、快捷,并有声音提示。

2、原理

该装置的配气原理为质量流量混合法。通过准确的设置,便可配置出10-9~10-2(即ppb%含量)含量的各种浓度标准气体。

3、主要功能

3.1自动配制:该装置为计算机智能配气系统,所有操作功能都通过显示屏上的触摸屏完成,只需您输入需要配制和被稀释的气体浓度,通过按几次触摸屏,10多秒钟便可配制和显示出您所要的准确稳定的标准气体浓度。

3.2自动校准:根据不同气体的性质,自动修正流量体积。

3.3屏幕显示:显示屏下方有4个页面标签,通过触摸进入相应的页面。显示屏最上方显示年月日、仪器名称、时间。

3.4一机三用:一用:方便、快捷、准确触摸屏操作配制标准气体;二用:根据被检仪器(或分析方法)所需要的流量,装置将配制出的标准气体进行流量控制和分流,相当于在配气装置中增加了规程要求的配套设备“流量控制器”;三用:前面板右上方装有时间显示器,可随时准确计时。

3.5随意配制气种:根据工作需要,该装置同时可配制多组分标准气体,也可分别配制单组分标准气体。

3.6触摸屏的视角可以在0—90度的范围内任意调整。

4、主要用途

   使用多组分动态配气系统的目的,是将高浓度的瓶装气体标准物质,在短时间内稀释成用户所需要的多浓度的标准气体。主要用于各行业研发气体产品、气体试验方法等提供标准气体;用于计量部门作为标准装置,计量、检测、校准各行业使用的气体分析仪、测试仪的性能等。

5、技术指标

5.1最大稀释倍数:2500倍。五路以上MFC流量控制

5.2常规输出流量范围:(200~2000)ml/min流量范围、组分多少、最大稀释倍数等可根据用户要求随便设置及装配:

5.3流量重复性:  ≤0.2%

5.4流量线性误差:≤±0.3%

5.5配气不确定度:≤0.5%

5.6预热时间:30min

5.7自动调零:预热结束后自动调整MFC的零点,或从预热调零页面重复调零

5.8仪器电源:220VAC

5.9使用环境:0℃~45℃

5.10外型尺寸:400mm宽x 195mm高x 500mm深

5.11仪器重量:约14kg

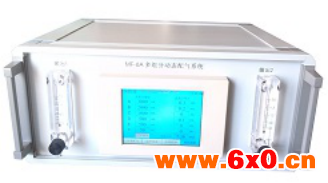

   MF-6A外示图

中国计量技术开发总公司
