二通方向控制功能插装阀

LFA..WEMA(标准)

  • 标准系列
  • 规格 16 … 100
  • 组件系列 6X, 7X
  • 大工作压力 420 bar
  • 大流量 25000 l/min
  •



    欢迎光顾 苏 州 伊 洛 自 动 化 科 技 有 限 公 司

    如有需要,请咨询 苏州伊洛自动化科技有限公司 客服。
    苏州伊洛自动化科技有限公司竭诚为您服务!



    创新 推进 变革

    特征

  • 2 个面积比
  • 4 个不同的弹簧
  • 6 种不同的开启压力
  • 产品说明





    二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内,且使用盖关闭。在大多数情况下,此盖也是从功率单元控制侧到先导控制阀的连接件。

    通过使用相应先导控制阀进行控制,功率单元可以应用于压力、方向和节流功能,或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。

    二通插装阀的一般构成为控制盖 (1) 和安装套件 (2)。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外,可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套 (3)、环 (4)(高只能用于 NG32 型号)、阀架 (5)、可选带衰减阻尼 (6) 或不带衰减阻尼 (7),以及闭合弹簧 (8)。

    二通插装阀的功能与压力有关。这样,便可针对功能实现三个关键加压区域 A1、 A2和 A3 。阀座区域 A1 被视为 100 %。根据型号,通过分级实现的环形区域 A2 为区域 A1的 7 % 或 50 %。面积比 A1 : A2 分别为 14.3 : 1 或 2 : 1。区域 A3 等于区域 AA2之和。由于不同的面积比 A1 : A2 和所得出的不同环形区域 (A2),区域 A3 有时是被视为 100 % 的阀座区域 A1 的 107 %,有时是该区域的 150 %。

    一般情况下,下列内容适用:

    区域 A1 和 A2 在开口方向上有效。区域 A3 和弹簧在闭合方向上有效。由开口力和闭合力产生的力的作用方向决定了二通插装阀的阀芯位置。

    二通插装阀可以从 A 到 B 或从 B 到 A。通过通道 B 的先导油排放或外部先导油供油对区域 A3 进行加压,通道 A 会被堵塞且无泄漏。

  •

类型代码

01

02

03



04



05

06

07

LFA



WEMA



/





型号

01

控制盖 LFA

LFA

规格

02

NG 16

16

NG 25

25

NG 32

32

NG 40

40

NG 50

50

NG 63

63

NG 80

80

NG 100

100

NG 125

125

型号

03

控制盖型号“WEMA”:用于设置方向阀

WEMA

组件系列

04

组件系列 70 ... 79(70 ... 79:安装和连接尺寸不变)

1)

7X

组件系列 60 ... 69(60 ... 69:安装和连接尺寸不变)

2)

6X

组件系列 20 ... 29(20 ... 29:安装和连接尺寸不变)

3)

2X

喷嘴安装

05

通道 P 中的节流孔

4)

P..

06

通道 T 中的节流孔

4)

T..

07

通道 F 中的节流孔

4)

F..

 1) 用于规格 16...63 的组件系列 7X
 2) 用于规格 80 和 100 的组件系列 6X
 3) 用于规格 125 的组件系列 2X
 4) 此节流孔被设计为螺钉型节流孔。如果要安装节流孔,则应在类型名称中输入相应的代码字母和节流孔 Ø,单位为 1/10 mm。
 示例:P12 = 通道 P 中的节流孔 Ø1.2 mm。其他节流孔 Ø 请参阅图表/特性曲线。



节流孔符号

订货代码中的符号



A**

A**

此节流孔被设计为螺钉型节流孔。如果要安装节流孔,则应在类型名称中输入相应的代码字母和节流孔 Ø,单位为 1/10 mm。示例:A12 = 通道 A 中的节流孔 Ø1.2 mm。

Ø1,2

此节流孔被设计为孔。类型名称中不包括规格。(节流孔 Ø,单位为 mm)

Z12

此节流孔被设计为螺钉型节流孔。这是标准节流孔。类型名称中不包括规格。(节流孔 Ø,单位为 1/10 mm)



注意事项:

有关节流孔的订货代码,请参阅“节流孔选择”特性曲线

有关带有特殊编号的附加功能,请参阅“信息”。

技术数据

一般信息

规格

16253240506380100

尺寸

kg

1.22.347.410.5212742

周围温度范围

NBR 密封件

°C

-30 … +60

FKM 密封件

°C

-20 … +60

MTTFD 值符合 EN ISO 13849 1)

150
1)有关更多详细信息,请参阅样本 08012



液压

规格

16253240506380100

大工作压力

接口 X 1)

bar

315
350
420

油口 Z1 1)

bar

315
350
420

油口 Z2 1)

bar

315
350
420

油口 Y

 取决于附加方向阀的大油箱压力

大流量 2)

l/min

25000

液压油

 参阅表格

液压油温度范围

NBR 密封件

°C

-30 … +80

FKM 密封件

°C

-20 … +80

粘度范围

mm²/s

2.8 … 500

液压油的大允许污染度,符合 ISO 4406 (c) 规定的清洁度等级 3)

 等级 20/18/15 符合 ISO 4406 (c)
1)取决于附加方向阀
2)NG 相关,请参阅特性曲线
3)在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障,同时还可延长组件的使用寿命。



液压油

分类

合适的密封材料

标准

样本

矿物油

HL, HLP, HLPD, HVLP, HVLPD

NBR, FKM

DIN 51524

90220

生物降解

1)

不溶于水

HETG

NBR, FKM

ISO 15380

90221

HEES

FKM

可溶于水

HEPG

FKM

ISO 15380

耐火

不含水

HFDU(乙二醇基)

FKM

ISO 12922

90222

HFDU(酯基)

1)

FKM

含水

1)

HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620)

NBR

ISO 12922

90223

有关液压油的重要信息:

有关使用其他液压油的更多信息和数据,请参阅上述样本或与我们联系。

可能有对阀技术数据的相关限制(温度、压力范围、使用寿命、维护时间间隔等)。

耐火 - 含水:

与使用矿物油 HL 相比,使用 HLP 会使使用寿命增加 30 … 100%

大液压油温度 60 °C

生物降解与耐火:如果使用液压油,可能会有少量的溶解锌进入到液压系统中。

1)不建议用于防腐蚀型号“J3”(含锌)



液压油

分类

合适的密封材料

标准

样本

矿物油

HL, HLP, HLPD, HVLP, HVLPD

NBR, FKM

DIN 51524

90220

生物降解

1)

不溶于水

HETG

FKM

ISO 15380

90221

HEES

FKM

可溶于水

HEPG

FKM

ISO 15380

耐火

不含水

HFDU(乙二醇基)

FKM

ISO 12922

90222

HFDU(酯基)

1)

FKM

含水

1)

HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620)

NBR

ISO 12922

90223

有关液压油的重要信息:

有关使用其他液压油的更多信息和数据,请参阅上述样本或与我们联系。

可能有对阀门技术数据的相关限制(温度、压力范围、使用寿命、维护间隔时间等)。

耐火 - 含水:

与使用矿物油 HL、HLP 的操作相比,使用寿命为 30 … 100 %

高液压油温度 60 °C

生物降解与耐火:

如果使用液压油,可能会有少量的溶解锌进入到液压系统中。

1)不建议用于防腐蚀型号“J3”(含锌)



有关这些参数之外的应用,请务必向我们咨询!



图表/特性曲线

节流孔

节流孔 Ø,单位为 mm

订货号

物料号

M6 圆锥形

M8 x 1 圆锥形

G 1/8 ,圆锥形

G 1/4 ,圆锥形

G 3/8 ,圆锥形

G 1/2 ,圆锥形

G 1 ,圆锥形

00

0,5

05

R913040356

R913017600

R913030187

R913040456

0,6

06

R913040358

R913017605

R913017606

R913020197

0,7

07

R913040360

R913017609

R913046092

0,8

08

R913029447

R913017614

R913017616

R913017615

R913040481

R913040499

1,0

10

R913019186

R913017621

R913024679

R913017622

R913040484

R913040500

1,2

12

R913040362

R913017627

R913017629

R913017628

R913040486

R913040501

1,5

15

R913028337

R913017637

R913017639

R913017638

R913040488

R913028317

1,8

18

R913030186

R913017644

R913017646

R913017645

R913040489

R913045913

2,0

20

R913029870

R913017651

R913040450

R913017652

R913028417

R913028336

2,5

25

R913032543

R913035796

R913017656

R913019582

R913040493

R913040502

3,0

30

R913040368

R913017661

R913017663

R913017662

R913018266

R913040503

R913040467

3,5

35

R913017667

R913040452

R913040463

R913028318

R913019856

R913040469

4,0

40

R913017670

R913027078

R913040464

R913018265

R913029168

R913040470

4,5

45

R913046571

R913017671

R913040465

R913040506

5,0

50

R913017673

R913040468

R913023871

R913019857

R913040471

5,5

55

R913027077

R913040495

R913053659

6,0

60

R913023870

R913028418

R913020247

7,0

70

R913040461

R913017675

R913040509

7,5

75

R913023430

R913018328

8,0

80

R913046570

R913040510

R913020246

关闭

99

R913019128

R913019129

R913019137

R913019136

R913019138

R913019140



可应要求提供其他节流孔。

保护塞

螺纹

紧固扭矩 MA 单位为 Nm ±10 %

G 1/8

12

G 1/4

30

G 3/8

55

G 1/2

80

G 3/4

135

G 1

225

G 1 1/4

360

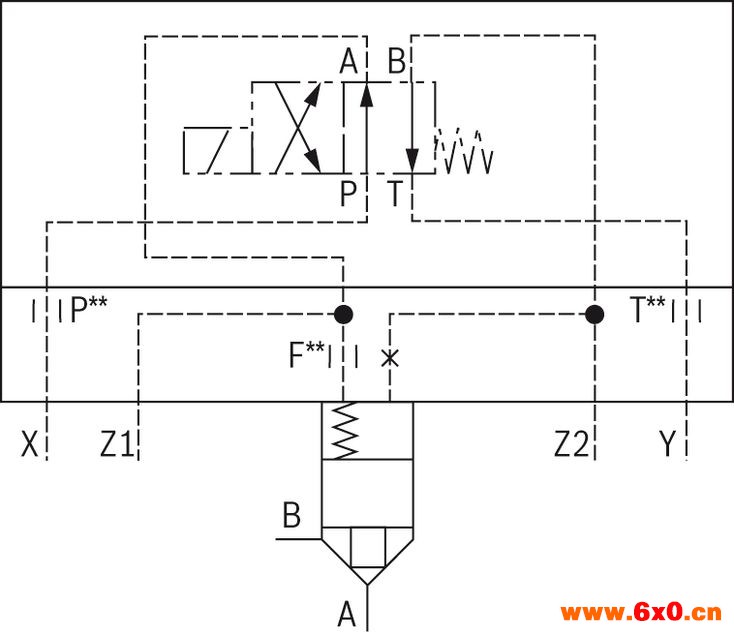

符号/电路图

LFA . WEMA… (NG16 … 32)

LFA . WEMA… (NG40 … 100)

尺寸

Control cover "WEMA" for set-up of a directional valve: NG16 ... 50

Dimensions in mm

1

NG16、25、32 中的铭牌

2

NG40 和 50 中的铭牌

3

在 NG40 和 50 中油口 X、Y、Z1 和 Z2 可选作螺纹孔

4

型号 WEMB 中的保护塞 M6

5

型号 WEMA 中的保护塞 M6

6

4WE 6 D… 型方向滑阀(先导控制阀),单独订购

7

M-3SEW 6 … 型方向座阀(先导控制阀),单独订购

8

孔图按 ISO 4401-03-02-0-05

(有关“/12”型的安装螺纹,请参阅样本 08936)



NG

D1

H1

H2

H3

H4

L1

L2

L3

L4

L5

L6

L7



mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

16-65-
-
15-6580-1747.5-4
25-40-
-
24-8585-2764-4
32-50-
-
28-100100-34.571.5-4
40G1/26030
-
3230125125534784726
50G1/26832
-
34321401406054.591.5806



Control cover "WEMA" for set-up of a directional valve: NG63

Dimensions in mm

1

铭牌

2

油口 X、Y、Z1 和 Z2 可选作螺纹孔

3

型号 WEMB 中的保护塞 M8 x 1

4

型号 WEMA 中的保护塞 M8 x 1

5

4WE 10 D… 型方向滑阀(先导控制阀),单独订购

6

M-3SEW 10 … 型方向座阀(先导控制阀),单独订购

7

油口安装面符合 ISO 4401-05-04-0-05

(有关“/12”型的安装螺纹,请参阅样本 08936)



Control cover "WEMA" for set-up of a directional valve: NG80 ... 100

Dimensions in mm

1

铭牌

2

油口 X、Y、Z1 和 Z2 可选作螺纹孔

3

型号 WEMB 中的保护塞 M8 x 1

4

型号 WEMA 中的保护塞 M8 x 1

5

4WE 10 D… 型方向滑阀(先导控制阀),单独订购

6

M-3SEW 10 … 型方向座阀(先导控制阀),单独订购

7

油口安装面符合 ISO 4401-05-04-0-05

(有关“/12”型的安装螺纹,请参阅样本 08936)



NG

D1

D2

H1

H2

H3

H4

L3

L4

L5

L6

mm



mm

mm

mm

mm

mm

mm

mm

mm

80250M8 x 18042452610101627
100300G1/81005552.535139.52726



1

铭牌

2

油口 X、Y、Z1 和 Z2 可选作螺纹孔

3

带单向阀的油口 F

4

方向滑阀型号 4WEH 16 D...(先导控制阀),单独订购

5

方向座阀型号 M-3SEW 16...(先导控制阀),单独订购

6

油口安装面符合 ISO 4401-07-07-0-05

(有关“/12”型的安装螺纹,请参阅样本 08936)



LFA 控制盖安装螺钉

内六角螺钉 ISO 4762 - 10.9-flZn/nc/480h/C

​1)

规格

数量

紧固扭矩 MA 单位为 Nm ±10 %

16

4

30

25

4

100

32

4

240

40

4

480

50

4

480

63

4

1600

80

8

800

100

8

1600

125

9

3100

 1) 内六角螺钉 UNC,请参阅样本 08936



安装螺钉 包括在交付范围内。

注意:

使用具有指定摩擦系数的螺钉和手动扭矩扳手(公差 ± 10 %)时,可将规定的紧固扭矩作为准则。

使用总摩擦系数 μ = 0.09 … 0.14 计算指定紧固扭矩;在表面发生变化时进行调整。

XXXX

安装孔和连接尺寸符合 ISO 7368

规格 16 ... 63

尺寸以 mm为单位

1

定位销的孔

2

80 mm仅在方向阀设置 NG16 的控制盖上(轴 X–Y 孔)



规格 80 ... 100

尺寸以 mm为单位

1

定位销的孔



1

定位销的孔



NG

ØD1H7

ØD2

ØD3/(ØD3*) 2)

ØD4H7

ØD5 3)

ØD6

ØD7H13

H1

H2

H3

H4

H5

H6

H7

H8

H9

L1

L2

L3

L4

L5

W

Ro 1)

Ru 1)

mm

mm

mm

mm



mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

16321616
25
25M84442.556+ 0.143+ 0.220112-202-0.565
80
46
-
232510.50.0521
25452525
32
34M12665772+ 0.158+ 0.225122.5-302.5-185
-
58
-
2933160.0521
32603232
40
45M168668.585+ 0.170+ 0.235132.5-302.5-1.5102
-
70
-
3541170.121
40754040
50
55M2010684.5105+ 0.187+ 0.345153-303-2.5125
-
85
-
42.550230.141
50905050
63
68M2010897.5122+ 0.1100+ 0.345173-354-2.5140
-
100
-
5058300.141
631206363
80
90M30128127155+ 0.1130+ 0.365204-404-3180
-
125
-
62.575380.141
801458080
100
110M241610170.5205+ 0.1175+ 0.450255-405-4.5250
-
200
-
---0.141
100180100100
125
135M302010205.5245+ 0.1210+ 0.463295-505-4.5300
-
245
-
---0.141
125225150 1)125
160
200---255300+ 0.15257+ 0.5-317± 0.5405.5± 0.22-
-
-
-
---0.141

1)大尺寸
2)由于使用 ØD3* 的孔,油口 B 凸出到 ISO 7368 所规定区域的上限之外。然而,这可能是由于密封原理造成的,同时降低了流过阀门时的压力损失。因此,我们推荐采用 ØD3* 的孔。
3)有关“/12”型的安装螺纹,请参阅样本 08936



注意:

尺寸是受公差制约的公称尺寸。

注意事项:







安装螺钉(包括在交付范围内)

内六角螺钉 ISO 4762 - 10.9-flZn/nc/480h/C

​1)

规格

数量

紧固扭矩 MA 单位为 Nm ±10 %

16

4

30

25

4

100

32

4

240

40

4

480

50

4

480

63

4

1600

80

8

800

100

8

1600

125

8

3100

160

12

5000

1)内六角螺钉 UNC,请参阅样本 08936
