二通方向控制功能插装阀
LFA..WEMB（标准）
- 标准系列
- 规格 16 … 100
- 组件系列 6X, 7X
- 大工作压力 420 bar
- 大流量 25000 l/min
欢迎光顾 苏 州 伊 洛 自 动 化 科 技 有 限 公 司 ！
如有需要，请咨询 苏州伊洛自动化科技有限公司 客服。
苏州伊洛自动化科技有限公司竭诚为您服务！创新 推进 变革
特征
- 2 个面积比
- 4 个不同的弹簧
- 6 种不同的开启压力
产品说明
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖 (1) 和安装套件 (2)。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套 (3)、环 (4)（高只能用于 NG32 型号）、阀架 (5)、可选带衰减阻尼 (6) 或不带衰减阻尼 (7)，以及闭合弹簧 (8)。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域 A1、 A2和 A3 。阀座区域 A1 被视为 100 %。根据型号，通过分级实现的环形区域 A2 为区域 A1的 7 % 或 50 %。面积比 A1 : A2 分别为 14.3 : 1 或 2 : 1。区域 A3 等于区域 A1 + A2之和。由于不同的面积比 A1 : A2 和所得出的不同环形区域 (A2)，区域 A3 有时是被视为 100 % 的阀座区域 A1 的 107 %，有时是该区域的 150 %。
一般情况下，下列内容适用：
区域 A1 和 A2 在开口方向上有效。区域 A3 和弹簧在闭合方向上有效。由开口力和闭合力产生的力的作用方向决定了二通插装阀的阀芯位置。
二通插装阀可以从 A 到 B 或从 B 到 A。通过通道 B 的先导油排放或外部先导油供油对区域 A3 进行加压，通道 A 会被堵塞且无泄漏。
类型代码
01 | 02 | 03 | 04 | 05 | 06 | 07 | ||
LFA | WEMB | – | / |
型号 | ||
01 | 控制盖 LFA | LFA |
规格 | ||
02 | NG 16 | 16 |
NG 25 | 25 | |
NG 32 | 32 | |
NG 40 | 40 | |
NG 50 | 50 | |
NG 63 | 63 | |
NG 80 | 80 | |
NG 100 | 100 | |
型号 | ||
03 | 控制盖型号“WEMB”：用于设置方向阀 | WEMB |
组件系列 | ||
04 | 组件系列 70 ... 79（70 ... 79：安装和连接尺寸不变） 1) | 7X |
组件系列 60 ... 69（60 ... 69：安装和连接尺寸不变） 2) | 6X | |
喷嘴安装 | ||
05 | 通道 P 中的节流孔 3) | P.. |
06 | 通道 T 中的节流孔 3) | T.. |
07 | 通道 F 中的节流孔 3) | F.. |
| 1) 用于规格 16...63 的组件系列 7X | |
| 2) 用于规格 80 和 100 的组件系列 6X | |
| 3) 此节流孔被设计为螺钉型节流孔。如果要安装节流孔，则应在类型名称中输入相应的代码字母和节流孔 Ø，单位为 1/10 mm。 | |
| 示例：P12 = 通道 P 中的节流孔 Ø1.2 mm。其他节流孔 Ø 请参阅图表/特性曲线。 |
节流孔符号 | 订货代码中的符号 | |||
A** |
| A** |
| 此节流孔被设计为螺钉型节流孔。如果要安装节流孔，则应在类型名称中输入相应的代码字母和节流孔 Ø，单位为 1/10 mm。示例：A12 = 通道 A 中的节流孔 Ø1.2 mm。 |
Ø1,2 |
|
| 此节流孔被设计为孔。类型名称中不包括规格。（节流孔 Ø，单位为 mm） | |
Z12 |
|
| 此节流孔被设计为螺钉型节流孔。这是标准节流孔。类型名称中不包括规格。（节流孔 Ø，单位为 1/10 mm） | |
注意事项：
有关节流孔的订货代码，请参阅“节流孔选择”特性曲线
▪
有关带有特殊编号的附加功能，请参阅“信息”。
技术数据
一般信息
规格 | 16 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
尺寸 | kg | 1.2 | 2.3 | 4 | 7.4 | 10.5 | 21 | 27 | 42 | |
周围温度范围 | NBR 密封件 | °C | -30 … +60 | |||||||
FKM 密封件 | °C | -20 … +60 | ||||||||
MTTFD 值符合 EN ISO 13849 1) | 年 | 150 | ||||||||
| 1) | 有关更多详细信息，请参阅样本 08012 |
液压
规格 | 16 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
大工作压力 | 接口 X 1) | bar | 315 350 420 | |||||||
油口 Z1 1) | bar | 315 350 420 | ||||||||
油口 Z2 1) | bar | 315 350 420 | ||||||||
油口 Y | 取决于附加方向阀的大油箱压力 | |||||||||
大流量 2) | l/min | 25000 | ||||||||
液压油 | 参阅表格 | |||||||||
液压油温度范围 | NBR 密封件 | °C | -30 … +80 | |||||||
FKM 密封件 | °C | -20 … +80 | ||||||||
粘度范围 | mm²/s | 2.8 … 500 | ||||||||
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级 3) | 等级 20/18/15 符合 ISO 4406 (c) | |||||||||
| 1) | 取决于附加方向阀 |
| 2) | NG 相关，请参阅特性曲线 |
| 3) | 在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障，同时还可延长组件的使用寿命。 |
液压油 | 分类 | 合适的密封材料 | 标准 | 样本 | |
矿物油 | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | 90220 | |
生物降解 1) | 不溶于水 | HETG | NBR, FKM | ISO 15380 | 90221 |
HEES | FKM | ||||
可溶于水 | HEPG | FKM | ISO 15380 | ||
耐火 | 不含水 | HFDU（乙二醇基） | FKM | ISO 12922 | 90222 |
HFDU（酯基） 1) | FKM | ||||
含水 1) | HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620) | NBR | ISO 12922 | 90223 | |
有关液压油的重要信息： 有关使用其他液压油的更多信息和数据，请参阅上述样本或与我们联系。▪ 可能有对阀技术数据的相关限制（温度、压力范围、使用寿命、维护时间间隔等）。▪ 耐火 - 含水：▪ 与使用矿物油 HL 相比，使用 HLP 会使使用寿命增加 30 … 100%‐ 大液压油温度 60 °C‐ 生物降解与耐火:如果使用液压油，可能会有少量的溶解锌进入到液压系统中。▪ | |||||
| 1) | 不建议用于防腐蚀型号“J3”（含锌） |
液压油 | 分类 | 合适的密封材料 | 标准 | 样本 | |
矿物油 | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | 90220 | |
生物降解 1) | 不溶于水 | HETG | FKM | ISO 15380 | 90221 |
HEES | FKM | ||||
可溶于水 | HEPG | FKM | ISO 15380 | ||
耐火 | 不含水 | HFDU（乙二醇基） | FKM | ISO 12922 | 90222 |
HFDU（酯基） 1) | FKM | ||||
含水 1) | HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620) | NBR | ISO 12922 | 90223 | |
有关液压油的重要信息： 有关使用其他液压油的更多信息和数据，请参阅上述样本或与我们联系。▪ 可能有对阀门技术数据的相关限制（温度、压力范围、使用寿命、维护间隔时间等）。▪ 耐火 - 含水： 与使用矿物油 HL、HLP 的操作相比，使用寿命为 30 … 100 %▪ 高液压油温度 60 °C▪ 生物降解与耐火： 如果使用液压油，可能会有少量的溶解锌进入到液压系统中。 | |||||
| 1) | 不建议用于防腐蚀型号“J3”（含锌） |
图表/特性曲线
节流孔
节流孔 Ø，单位为 mm | 订货号 | 物料号 | ||||||
M6 圆锥形 | M8 x 1 圆锥形 | G 1/8 ，圆锥形 | G 1/4 ，圆锥形 | G 3/8 ，圆锥形 | G 1/2 ，圆锥形 | G 1 ，圆锥形 | ||
– | 00 | – | – | – | – | – | – | – |
0,5 | 05 | R913040356 | R913017600 | R913030187 | R913040456 | – | – | – |
0,6 | 06 | R913040358 | R913017605 | R913017606 | R913020197 | – | – | – |
0,7 | 07 | R913040360 | R913017609 | R913046092 | – | – | – | – |
0,8 | 08 | R913029447 | R913017614 | R913017616 | R913017615 | R913040481 | R913040499 | – |
1,0 | 10 | R913019186 | R913017621 | R913024679 | R913017622 | R913040484 | R913040500 | – |
1,2 | 12 | R913040362 | R913017627 | R913017629 | R913017628 | R913040486 | R913040501 | – |
1,5 | 15 | R913028337 | R913017637 | R913017639 | R913017638 | R913040488 | R913028317 | – |
1,8 | 18 | R913030186 | R913017644 | R913017646 | R913017645 | R913040489 | R913045913 | – |
2,0 | 20 | R913029870 | R913017651 | R913040450 | R913017652 | R913028417 | R913028336 | – |
2,5 | 25 | R913032543 | R913035796 | R913017656 | R913019582 | R913040493 | R913040502 | – |
3,0 | 30 | R913040368 | R913017661 | R913017663 | R913017662 | R913018266 | R913040503 | R913040467 |
3,5 | 35 | – | R913017667 | R913040452 | R913040463 | R913028318 | R913019856 | R913040469 |
4,0 | 40 | – | R913017670 | R913027078 | R913040464 | R913018265 | R913029168 | R913040470 |
4,5 | 45 | – | R913046571 | R913017671 | R913040465 | – | R913040506 | – |
5,0 | 50 | – | – | R913017673 | R913040468 | R913023871 | R913019857 | R913040471 |
5,5 | 55 | – | – | R913027077 | – | R913040495 | R913053659 | – |
6,0 | 60 | – | – | – | – | R913023870 | R913028418 | R913020247 |
7,0 | 70 | – | – | – | R913040461 | R913017675 | R913040509 | – |
7,5 | 75 | – | – | – | – | R913023430 | – | R913018328 |
8,0 | 80 | – | – | – | – | R913046570 | R913040510 | R913020246 |
关闭 | 99 | R913019128 | R913019129 | R913019137 | R913019136 | R913019138 | – | R913019140 |
可应要求提供其他节流孔。
保护塞 | |
螺纹 | 紧固扭矩 MA 单位为 Nm ±10 % |
G 1/8 | 12 |
G 1/4 | 30 |
G 3/8 | 55 |
G 1/2 | 80 |
G 3/4 | 135 |
G 1 | 225 |
G 1 1/4 | 360
|

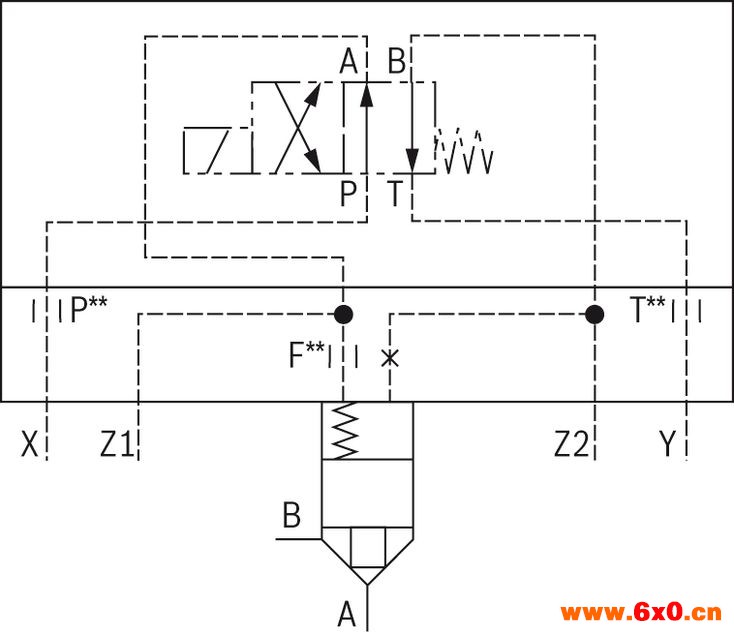

符号/电路图
LFA . WEMB… (NG16 … 32)
LFA . WEMB… (NG 40 ... 100)
