直流低电阻测试仪适用于变压器及电感线圈铜阻

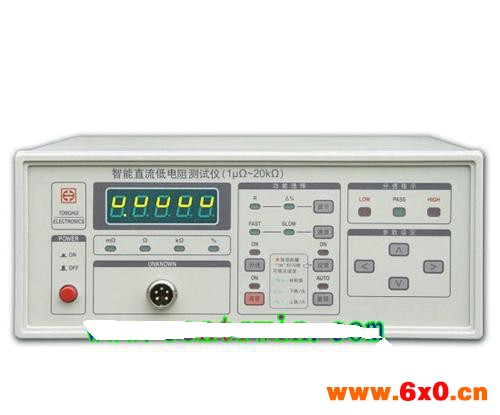

直流低电阻测试仪
型号：CTHD-TH2512 货号：ZH4224
产品简介:
是智能化、宽范围、高精密的直流电阻测试仪器，适用于变压器及电感线圈铜阻、继电器接触电阻、开关、接插件接触电阻、导线电阻、元件焊点接触电阻、印制板线条及焊孔电阻、金属探伤等。应用于生产线，可使用HANDLER接口及GPIB接口（选件）输出良品/不良品信号，以提高生产线自动化测试能力
性能特点
基本精度：0.05%
小的分辨率：1 μΩ
直读值与百分比误差显示
可选RS232C接口
显示范围：0.001 mΩ～1.99...
4位半LED显示，稳定性好
上超、下超、合格分选及讯响功能
可选GPIB接口
 CTHD-TH2512
 CTHD-TH2512A
 CTHD-TH2512B

基本准确度
 0.05%+ 2 个字
 0.1%+ 2 个字

量程方式
 自动, 保持

触发方式
 内部, 手动, 外部
 内部

测试速度
 快速: 10, 慢速: 2.5 (次/秒)

测试电流范围
 1μA－1A
 10μA－100mA
 100μA－1A

测量显示范围
 1μΩ－2M?
 10μΩ－200k?
 1μΩ－20k?

量程范围
 20 mΩ－2 M?
 200 mΩ－200k?
 20 mΩ－20k?

测试端
 五端

比较器
 HIGH/PASS/LOW 判别及蜂鸣器讯响

校准
 短路清“0”

接口
 Handler
 ------

选件
 RS232C，GPIB
 ------



量程
 测量显示范围
 分辨率
 电流
 开路电压

20 m?
 1 μΩ－20 m?
 1 μ?
 1 A
 ≤ 1 V

200 m?
 10 μΩ－200 m?
 10 μ?
 100 mA

2 ?
 100 μΩ－2 ?
 1 00μ?
 100 mA

20 ?
 1 mΩ－20 ?
 1 m?
 10 mA

200 ?
 10 mΩ－200 ?
 10 m?
 1 mA
 ≤ 4 V

2 k?
 100 mΩ－2 k?
 100 m?
 100μA

20 k?
 1 Ω－20 k?
 1 ?
 100μA

200 k?
 10 Ω－200 k?
 10 ?
 10 μA

2 M?
 100 Ω－2 M?
 100 ?
 1 μA


参数指标

工作温度、湿度
 0°C－40°C,  ≤ 90%RH

电源要求
 电压
 198V－242V

频率
 47.5Hz－63Hz

功耗
 ≤ 30VA

体积(W×H×D)
 270mm×110mm×330mm

重量
 约3.3kg
