直流高压发生器是电力预防性试验设备中比较常见的直流耐压装置，最早，直流高压发生器可用于电力电缆的直流耐压试验，用来检查电缆的绝缘性能，但是，随着电力预防性试验的研究发现，直流状态下检查绝缘性能并不完善，相对于串联谐振试验装置一类的交流耐压设备，直流高压发生器反而对电缆的隐性破坏更大，慢慢的直流高压发生器的使用范围受到一定程度的局限，现阶段，直流高压发生器主要用于测量氧化锌避雷器的泄露电流或者是充当直流电源。
下面，我们讲一下直流高压发生器做避雷时候的接线图。
直流高压发生器使用接线方法

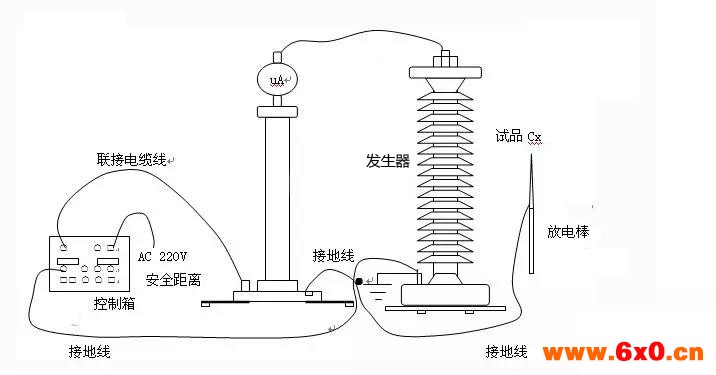

直流高压发生器使用前，按照下图所示，接好连接线和地线，并确保接地可靠，如果氧化锌避雷器拆卸之后测量，应当将氧化锌避雷器置于绝缘体上，并保持足够的安全距离。
首先，直流耐压测试尽量选择在干燥的天气进行，要将被试品擦拭干净，并与周围保持足够的安全距离，试验前，zui好将试品对地放电。
启动直流高压发生器，将控制面板的限压旋钮向右旋转至最大，随后，以每秒2%试验电压的速度匀速上升，升压过程中注意观察微安表的读数，根据氧化锌避雷器的测试规范，读取泄露电流值应该在1mA时，0.75倍电压下的泄露电流，即为泄露电流。
所以，在升压过程中尽量缓慢上升。升压时，可以通过细调旋钮配合，尽量不要超过规定太多，根据电压等级不同，泄露电流有所差异，泄露电流越小越好，一般在0到5mA。试验完成后，切记要充分放电，否则残余电压有可能对您的安全构成伤害。
ZGF直流高压发生器提供直流高压源，是专门用来检测电力器件的电气绝缘强度和泄漏电流。 智能直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，zui新研究、设计、制造的，是新时代产品，智能直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路，从而最大的保护了仪器不受损伤。
