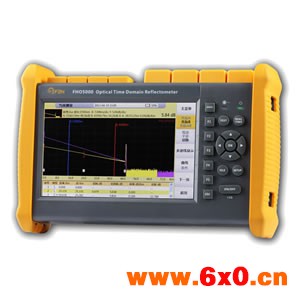

FHO5000系列光时域反射仪描述
随着城市及农村通信网络的日益光纤化，对于光纤网络的测试由过去的长距化、集中化渐渐演变为如今的短距化和分散化。由此带来的可能是用户的成本投入增加，以及大量新增施工运维人员对于仪表的使用要求上手更快更简便等。针对这些问题，公司推出了新一代智能化FHO5000系列光时域反射仪。
FHO5000采用了全新的设计理念与外观，结构更加紧凑，并且涵盖了从骨干网、城域网至FTTx接入网测试在内的多种动态范围和波长组合，操作简单易学。在当前的光纤网络架构下，它可以很好地帮助用户进行成本控制，并且不以降低测试性能为代价，满足用户的不同测试需求。
无论您是在光纤网络构建与安装阶段进行链路鉴定，还是要执行快速高效的维护与故障排查测试，相信FHO5000都会成为您的得力助手。
FHO5000系列光时域反射仪特点
- 多种动态范围及波长组合可供选择
- 具有多模光纤链路的测试能力
- 可选1625nm测试波长，带滤波器，可进行FTTH/PON光网络的在线测试
- 多种测量模式，操作极其简单，一键式可以完成测量
- 具有线路光告警功能，zui大程度地保护仪表光模块
- 实时测试功能，方便观察光纤实时对接效果
- 内置大功率红光源，可方便肉眼检测近端光纤线路中的故障点
- 可选配光功率计功能
- 支持中英文输入，拥有友好的输入界面，完全模拟电脑键盘输入
- 自带4GB内存，可存储超过40000条曲线
- 带有截图功能，可截取仪表屏幕显示的当前界面，并自动保存为图片格式文件
- 配置PC数据分析与仿真软件，可批量处理、生成、打印测试报告
- 配备2个主USB接口和一个从USB接口，可进行电脑仿真控制及外接存储设备
- 通过RJ-45或选配的WiFi模块，可实现PC远程访问控制操作
FHO5000系列光时域反射仪规格
| 型号 | 测试波长 | 动态范围 | 事件/衰减盲区 |
|---|---|---|---|
| FHO5000-D26 | 1310/1550nm | 26/24dB | 0.8/4m |
| FHO5000-D32 | 32/30dB | 0.8/4m | |
| FHO5000-D35 | 35/33dB | 0.8/4m | |
| FHO5000-D40 | 40/38dB | 1/4m | |
| FHO5000-D43 | 43/41dB | 1/5m | |
| FHO5000-T40F | 1310/1550/1625nm | 40/38/38dB | 1/4m |
| FHO5000-T43F | 43/41/41dB | 1/5m | |
| FHO5000-M21 | 850/1300nm | 19/21dB | 1.2/8m |
| FHO5000-MD21 | 850/1300nm | 19/21dB | 1.2/8m |
| 1310/1550nm | 35/33dB | 0.8/4m | |
| FHO5000-MD22 | 850/1300nm | 19/21dB | 1.2/8m |
| 1310/1550nm | 40/38dB | 1/4m |
FHO5000系列光时域反射仪技术参数
| 脉冲宽度 | SM | 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs |
| MM | 850mm：3ns，5ns，10ns，20ns，50ns，100ns，200ns，500ns，1us 1300mm：3ns，5ns，10ns，20ns，50ns，100ns，200ns，500ns，1us，2us | |
| 距离范围 | SM | 100m、500m、2km、5km、10km、20km、40km、80km、120km、160km、240km |
| MM | 850mm：500m，2km，5km，10km 1300mm：500m，2km，5km，10km，20km，40km，80km | |
| 采样分辨率 | 最小0.05m | |
| 采样点 | 128,000点 | |
| 线性度 | ≤0.05dB/dB | |
| 损耗阈值 | 0.01dB | |
| 损耗分辨率 | 0.001dB | |
| 距离分辨率 | 0.01m | |
| 距离精确度 | ±(1m+测试距离×3×10-5+采样分辨率) （不计折射率误差） | |
| 数据存储 | 40000条以上测试曲线 | |
| 红光源 | 10mW，CW/2Hz | |
| 接口 | RJ-45接口，3个USB口（Type A×2，Type B×1） | |
| 显示器 | 7英寸TFT-LCD（可选触摸屏功能） | |
| 电池 | 7.4V/4.4Ah锂电池（带航kong认证），可连续使用6小时 | |
| 环境 | 工作温度：-10℃~+50℃；存储温度：-20℃~+70℃；湿度：≤95%（无冷凝） | |
| 尺寸/重量 | 253×168×73.5mm / 1.5kg（含电池） | |
| 附件 | 腕带、电源适配器、锂电池、FC适配头、USB连接线、快速指南、光盘、携带包 | |
| 可选模块 | SC/ST/LC适配头、光功率计、光源、触摸屏、WiFi、端面检测仪、防水处理 | |
