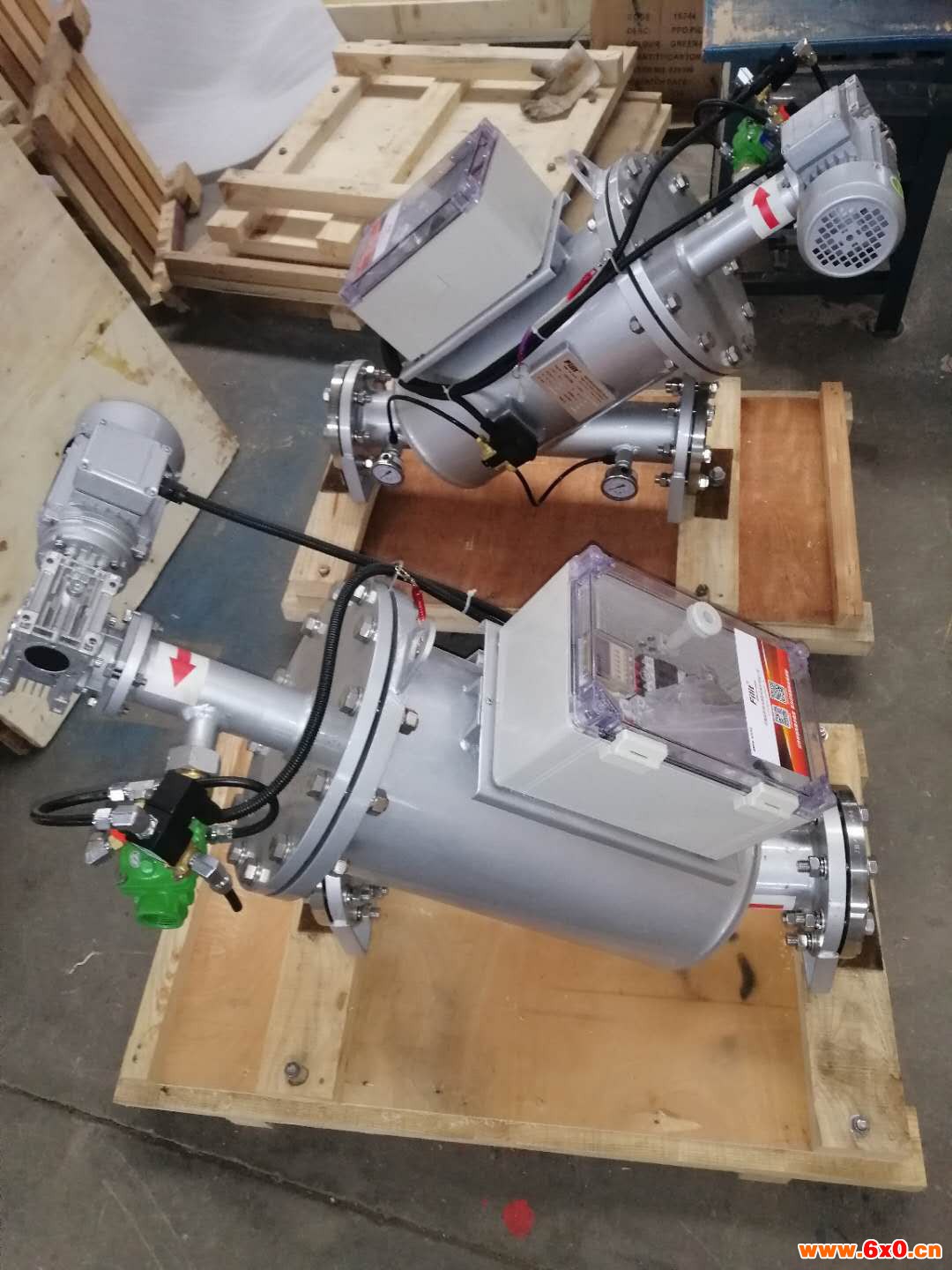

Y型自清洗过滤器
来源：网络 作者：网络转载 2019-10-10 阅读：923
| | 一、概述
全自动过滤机(Y型刷式自清洗过滤器)广泛适用于建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业的循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系统等，分别用来保护冷却设备、热交换装置、空调器、锅炉等。
全自动过滤机(Y型刷式自清洗过滤器)控制方式分压差控制、定时控制、手动控制，三种控制方式互锁。
1、压差控制：控制系统实时将系统压差与用户设定的压差相比较，当系统压差达到设定压差时，过滤机过滤同时进行清洗排污，整个清洗过程将持续几十秒。当压差值小于设定值时，停止清洗，系统恢复至其初始状态，为下一个过滤工序作好准备。
2、定时控制：用户根据实际情况自行设置过滤时间和排污时间，全自动过滤机将按照设定的过滤时间和排污时间循环工作。
3、手动控制：将操作面板上的手动/自动选择开关拨到手动位置，过滤机进行排污。
二、性能特点
1、通用广泛的Y型结构设计，适用于传统工艺布局。
2、电力驱动，系统承压能力强。
3、高精度压差控制设计、时间控制、手动控制清洗。
4、特殊过滤单元结构设计，坚固耐用。过滤精度从100至3000微米可选，过滤面积大，纳污量高，用户可根据实际情况定制。
5、独特的清洗设计实现低负载、低水头、均匀排污。刷式清洗，清洗方式简单，且清洗循环电子监控，可实现自动清洗排污。
6、相邻两次清洗，电机正反转交替运转，使不锈钢转刷寿命更长。
7、设有电机过载保护，可有效保护电机。
8、两次清洗时间间隔较长，具有在清洗排污时不间断供水的特点，清洗时间短，排污耗水量少。
9、拆卸、安装、维护简便易操作。
10、电控箱面板方向可满足用户要求随意调节。控制显示界面人性化设计，操作非常简便，无需专业人员进行操作指导。
11、与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。
三、技术参数
1、流量范围： 40~2400 m3/h
2、过滤精度： 100~3000 μ m
3、工作压力： 0.1~1.6 Mpa
4、压力损失： ≤0.016 Mpa
5、排污阀口径： DN40 mm
6、排污时间： 10~60 S
7、排污耗水量： ＜1%
8、适用温度： ≤85 ℃
9、电源： 交流三相380V/50Hz
10、控制界面： 数显、旋钮、开关
11、滤网类型： 不锈钢楔形网、编织网可选

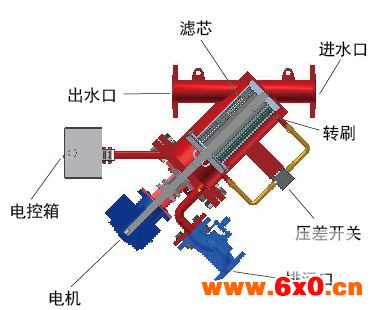

四、结构示意图
|
| | 一、概述
全自动过滤机(Y型刷式自清洗过滤器)广泛适用于建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业的循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系统等，分别用来保护冷却设备、热交换装置、空调器、锅炉等。
全自动过滤机(Y型刷式自清洗过滤器)控制方式分压差控制、定时控制、手动控制，三种控制方式互锁。
1、压差控制：控制系统实时将系统压差与用户设定的压差相比较，当系统压差达到设定压差时，过滤机过滤同时进行清洗排污，整个清洗过程将持续几十秒。当压差值小于设定值时，停止清洗，系统恢复至其初始状态，为下一个过滤工序作好准备。
2、定时控制：用户根据实际情况自行设置过滤时间和排污时间，全自动过滤机将按照设定的过滤时间和排污时间循环工作。
3、手动控制：将操作面板上的手动/自动选择开关拨到手动位置，过滤机进行排污。
二、性能特点
1、通用广泛的Y型结构设计，适用于传统工艺布局。
2、电力驱动，系统承压能力强。
3、高精度压差控制设计、时间控制、手动控制清洗。
4、特殊过滤单元结构设计，坚固耐用。过滤精度从100至3000微米可选，过滤面积大，纳污量高，用户可根据实际情况定制。
5、独特的清洗设计实现低负载、低水头、均匀排污。刷式清洗，清洗方式简单，且清洗循环电子监控，可实现自动清洗排污。
6、相邻两次清洗，电机正反转交替运转，使不锈钢转刷寿命更长。
7、设有电机过载保护，可有效保护电机。
8、两次清洗时间间隔较长，具有在清洗排污时不间断供水的特点，清洗时间短，排污耗水量少。
9、拆卸、安装、维护简便易操作。
10、电控箱面板方向可满足用户要求随意调节。控制显示界面人性化设计，操作非常简便，无需专业人员进行操作指导。
11、与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。
三、技术参数
1、流量范围： 40~2400 m3/h
2、过滤精度： 100~3000 μ m
3、工作压力： 0.1~1.6 Mpa
4、压力损失： ≤0.016 Mpa
5、排污阀口径： DN40 mm
6、排污时间： 10~60 S
7、排污耗水量： ＜1%
8、适用温度： ≤85 ℃
9、电源： 交流三相380V/50Hz
10、控制界面： 数显、旋钮、开关
11、滤网类型： 不锈钢楔形网、编织网可选
四、结构示意图
|
