LOGO! 在SMOG-HOG除尘系统中的应用

湖南艾欧曼自动化设备有限公司转载:

一、应用简介

1. 应用简述

本次项目技术改进将LOGO!控制器用于公司SMOG-HOG除尘设备，取代传统的继电器控制,实现自动清洗功能。

2. 公司介绍

UAS（美国联合空气公司）具有40多年悠久历史，是美国克拉克集团的子公司，一直致力于为客户提供工业除尘解决方案以满足不同的市场需求。凭借领xian的过滤技术及精湛的整体解决方案的能力，在过滤器行业处于领xian的地位。

二、应用说明
1. 应用功能描述

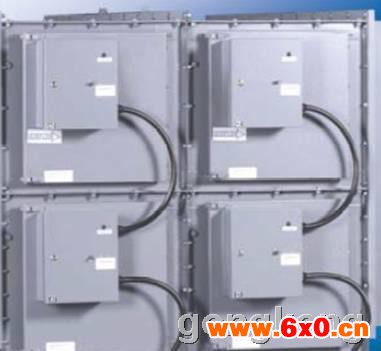

设备外形图如图1所示,该设备为空气净化系统，系统工作一定时间后，里面会沉积过滤后的粉尘。因此在设备上配置有自动清洗系统，通过PLC控制系统的自动清洗，根据工况设定清洗时间。

图1 SMOG-HOG除尘设备

2. 工艺流程说明

图2 SMOG-HOG清洗系统流程图

系统的清洗流程为：当设备需要自动清洗时，将系统控制开关设置为清洗状态，此时PLC开始运行，将系统轴流风机和高压静电电源关闭；30秒后电磁阀打开，系统开始预清洗，时间为30秒；浸泡30秒，开启清洗剂水泵，加入清洗剂，开始清洗；接着为冲洗阶段完，冲洗完后风机启动，将系统内的水吹干后，开启高压静电电源，系统进入正常运行状态。
系统需要分析：SMOG除尘设备主要用于工业烟雾，粉尘净化，在设备长时间工作后会在设备的集尘单元中累计大量粉尘和污垢，故设备配有清洗净化系统。SMOG设备根据客户要求可以有多组单元，本次试验采用两层单元，通过控制器控制4个电磁阀的通断，控制增压水泵，风机启动和连锁，根据设备运行状态设定每层清洗系统的清洗时间。

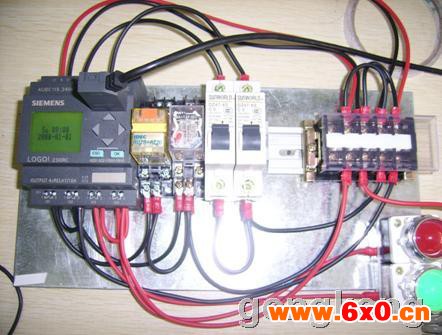

三、应用的设计与实现

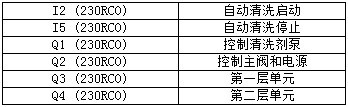

1. 电气控制原理图说明
