LOGO!在乳化沥青生产设备及沥青搅拌站除尘系统的应用

湖南艾欧曼自动化设备有限公司转载:

一．应用简介

1. 应用简介

      乳化沥青生产设备和沥青搅拌站除尘系统的改造。这两种设备的控制系统，大多都是一些比较原始的控制方式，但是这两种设备在公路工程设备中也是至关重要的。比如乳化沥青生产设备的控制完全是手动控制，使用很不方便，通过LOGO!改造过后将实现手自一体化的控制，大大提高了误操作带来的损失。沥青搅拌站除尘系统，是沥青搅拌站最关键的一个使用环节。它关系着对环境的污染和公路工程质量的影响。通过LOGO!的改造，将取代原有的脉冲控制器，LOGO!在这两种控制系统中体现了它的，稳定，小巧，美观。

2. 公司介绍

      安徽建工集团作为一家国有企业，主要从事，建筑，市政，公路，水利水电，机械设备等各行业。

二.应用说明
1. 应用功能描述（沥青搅拌站除尘系统的描述）
除尘箱体

大气反吹现场气缸

       当LOGO!检测到除尘系统本体绞龙工作时，启动大气反吹扫气缸，每个气缸工作六秒，间隔六秒，交替循环进行。

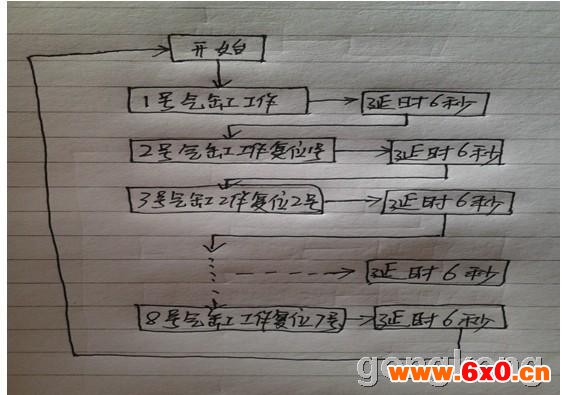

2.工艺流程说明：（工艺流程图）

3.系统需要分析

      沥青搅拌站大气除尘改造，采用了西门子LOGO的功能块图的程序设计，应用方便，直观明了。是一个很容易上手的可编程控制器，相比三菱和西门子S7-200，LOGO的外观以及很多的功能和性价比要胜出很多。在这次使用的程序很简单，就是交替输出延时控制气缸循环工作，达到优良的除尘效果，在使用中却看到了LOGO!的强大功能，以及使用的灵活性。LOGO也是个人比较喜欢的一款很精致的可编程控制器。

三．应用的设计与实现

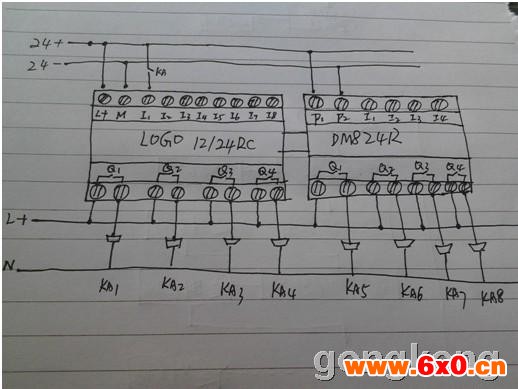

1. 电气控制原理图以及PLC接线

2. IO分配表如下
除尘系统输入输出分配表

3. LOGO!控制程序说明：
      LOGO在沥青搅拌站除尘系统的改造时，用LOGO代替原有的脉冲控制器，大大提高了工作效率，这次改造中，采用了LOGO的功能块图编写了程序，程序采用了IO输入输出，锁存继电器，内部继电器，通电延时继电器，程序在使用中接受本体绞龙信号工作延时，每工作一个气缸，延时继电器工作进行计时工作，达到到时间继电器设定的值后，时间继电器输出一个信号给下一个气缸工作，下一个气缸工作后，复位上一个气缸，这样循环交替进行工作。

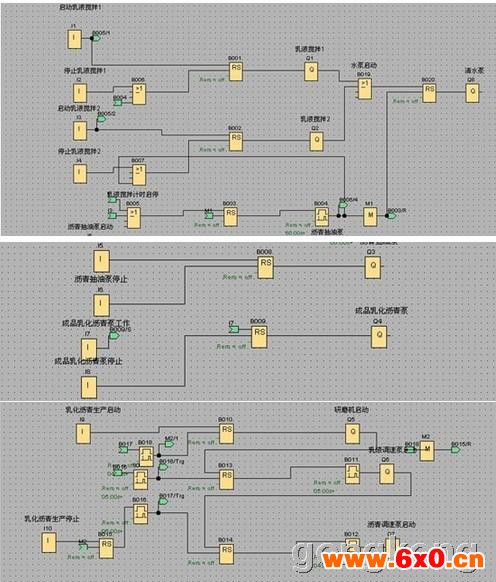

程序如下：

4. 应用现场图片展示：

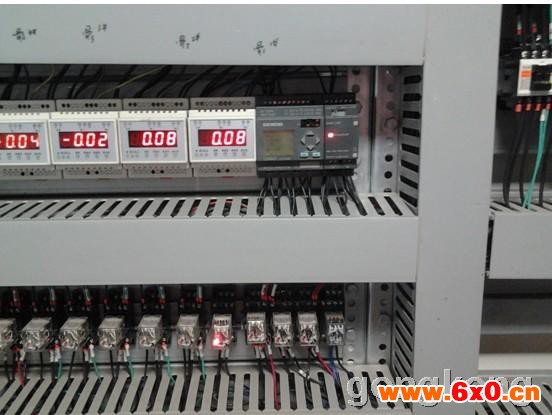

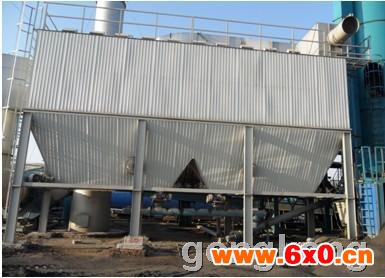

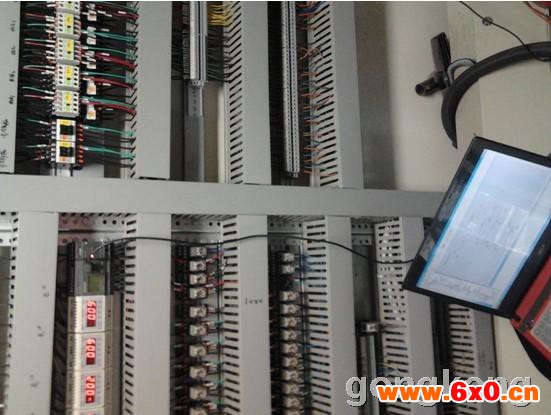

除尘现场调试图

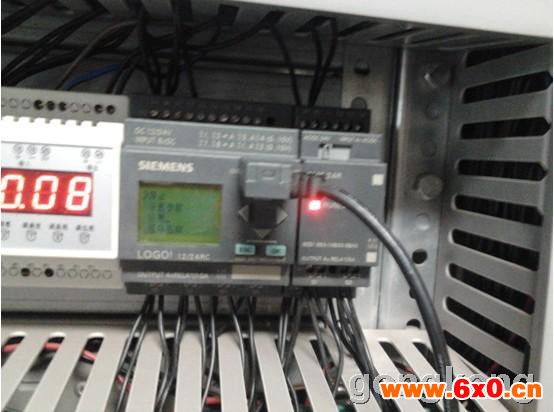

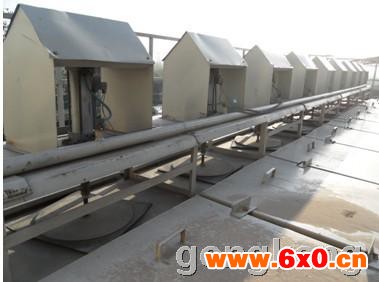

除尘现场运行图
5. 乳化沥青生产线的应用
      5.1 乳化沥青设备应用功能说明：乳化沥青设备就是通过破乳剂加水搅拌，然后加入沥青研磨出成品的乳化沥青，通过以下流程图来详细了解一下，乳化沥青在改造过后生产的全过程。

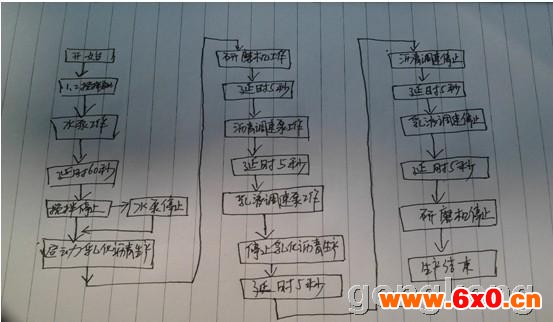

      5.2 工艺流程图说明：（如下图所示）

      5.3系统需要分析：
      利用LOGO!可编程控制器，对乳化沥青设备进行了原有的继电器线路的一些改进，由原有的手动控制，进行了手动，自动及半自动的改进。对工艺性有了很大的完善，程序采用了IO输入输出，内部继电器，锁存继电器，延时继电器，或逻辑功能块。通过LOGO的改进后，可操作性，兼容性，以及在使用现场的稳定性提高了很多。
      5.4 应用的设计与实现

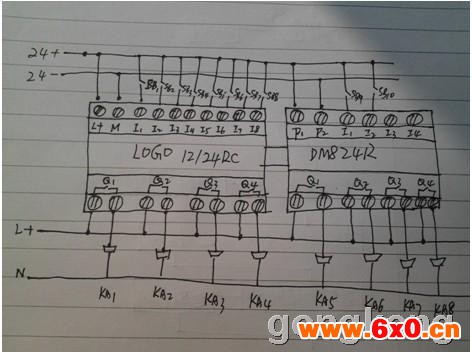

      5.4.1电气控制原理图如下：

      5.4.2  I/O输入输出分配表

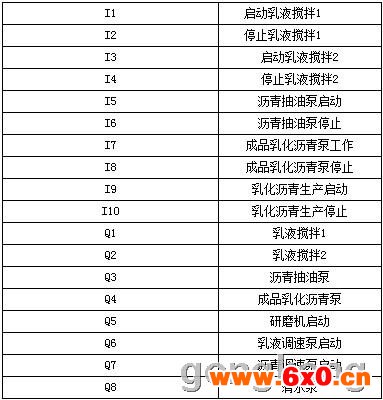

乳化沥青生产IO输入输出分配表如下：

      5.4.3乳化沥青生产设备改造程序如下

      5.4.4 LOGO! 控制程序说明：
      此程序采用逻辑功能块编辑的程序，此程序的的工作方式是：当乳液搅拌打开以后，开始计时的同时水泵启动，开始往搅拌罐里注水，当延时继电器工作六十秒后，自动停止搅拌和水泵，当按下乳化沥青生产按钮，乳化沥青生产程序启动，先打开研磨机——延时五秒——乳液调速泵启动——延时五秒——沥青调速泵启动，生产启动过程完成，当按下乳化沥青生产停止按钮时，先停止乳化沥青调速泵——延时五秒——停止乳液调速泵——延时五秒——研磨机停止，乳化沥青生产过程结束。
      5.4.5 应用设备图片展示

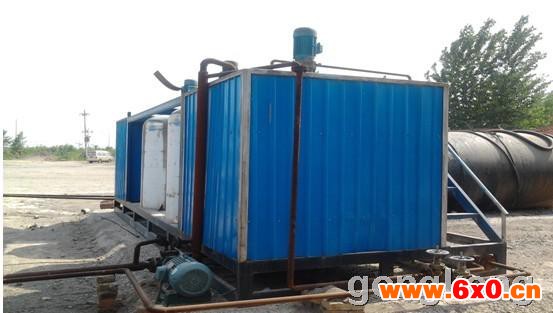

乳化沥青设备

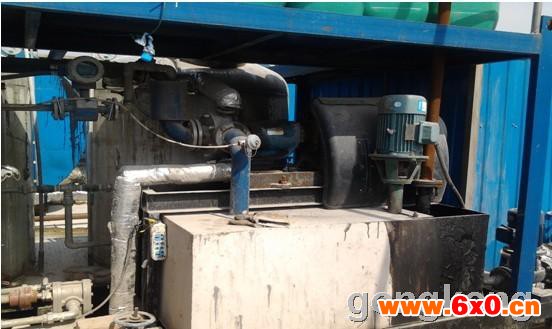

乳化沥青生产现场

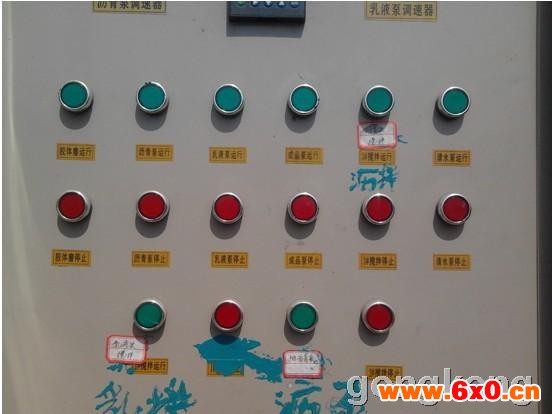

 电控按钮
四． 应用体会
      1. 在应用开发过程中使用西门子LOGO!，体会到西门子LOGO的功能非常强大，通过对LOGO的使用了解，使我喜欢上这一款简约而不简单LOGO，通过这次体验，使我了解了很多在LOGO应用中，一些有趣的东西，上手比较简单，实用性比较强悍，现场使用稳定性非常可靠，是一款低性价比高性能的产品。对上述两台设备的改造，LOGO！在现场的使用是非常让客户满意的，它对环境的要求不高，最喜欢的还是程序可以在界面上编写，这样的操作界面可编写程序，方了在设备现场程序的调试与修改，LOGO！逻辑控制器上有一个LCD的小液晶显示屏，是一个非常靓观的风景线，只要你第一眼看到LOGO！就会让你喜欢上它，看好它，LOGO！还有一个比较靓观的地方就是软件，软件是一款非常好用的编程软件，自带仿界面真系统，可以不需要把程序下载到PLC，就能实现软件中调试程序。还有通信等都特别方便。软件还支持在线测试程序，支持模拟量输入输出，PWM运动控制，虽然没机会用到这些模拟量，但是看到西门子LOGO能想到这些，我们这些用户还是比较心怡的。要是对LOGO提出什么意见来说，还真提不出，除了通信用专用线外，别的都非常好，听说LOGO已经有产品支持以太网通信了，这样以后的通信就方便多了，难怪德国有这么多人在用LOGO！用了才知道好啊。
      2. 如果西门子与三菱相比，无论是品牌还是性能包括兼容性，都胜过三菱系列任何产品。

      3. 两项的运行时间都在二十天左右，目前的运行状况还是比较稳定的。
