WSSC抽芯式双金属温度计

WSSC抽芯式双金属温度计是利用压在一起的不同金属片受热后由于两种金属膨胀系数不一样会引起弯曲的原理制造的，温度变化越大，弯曲的也越严重，把它转换成指针值就是温度计。

抽芯式双金属温度计是探杆外带护套的温度表，防腐蚀寿命长，护套更换方便，有多种范围多种材质可供选择。

工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。 WSS系列双金属温度计是一种适合测量中、低温的现场检测仪表，可用来直接测量气体、液体和蒸汽的温度、该温度计从设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点。可取代其它形工的测温仪表，广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。

双金属温度计主要特点

现场显示温度，直观方便；

安全可靠，寿命长；

多种结构形式，满足不同要求。

双金属温度计选型手册 工作原理

-双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。

双金属温度计技术参数

执行标准：JB/T8803-1998 GB3836-83

标度盘公称直径：60，100，150

精度等级： （1.0），1.5

热响应时间： ≤40S

防护等级： IP55

角度调整误差： 角度调整误差应不超过其量程的1.0%

回差： 双金属温度计回差应不大于基本误差限的绝对值

重复性： 双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2

双金属温度计选型备注：

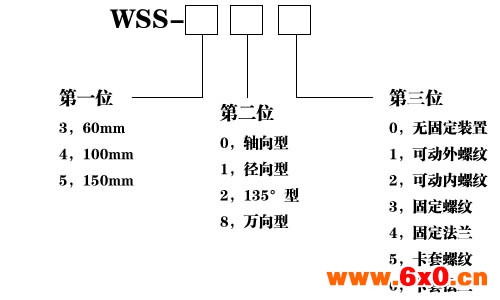

选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例：万向型双金属温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级
