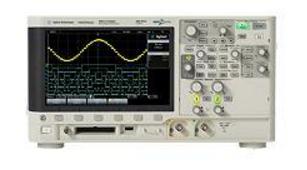

美国安捷伦Agilent数字示波器

来源:网络  作者:网络转载   2019-10-10 阅读:619

美国安捷伦Agilent数字示波器

主要特性与技术指标

观察更长时间、更深入的信号细节:

  • 同类产品中尺寸最大的显示屏:8.5 英寸 WVGA 显示屏
  • 高达 50,000 个波形/秒的最快更新速率
  • 最深的存储器: 100 kpts

三合一仪器可以提供更多功能:

  • 集成逻辑分析仪(MSO,可选、可升级,借助DSOX2MSO)
  • 独有的内置 20 MHz 函数发生器: WaveGen

获得更多投资保护

  • 可升级性:可在购买后添加带宽、数字通道或 WaveGen
  • 分段存储器
  • 模板测试

详细介绍:

InfiniiVision 2000 X 系列示波器观察更长时间的信号,并观察更多信号的细

节。它具有同档产品中的最大显示屏、最深存储器和最快波形更新速率。执行更多

测量。它将示波器、逻辑分析仪和WaveGen 内置函数发生器 (可选) 的功能集于一

身。提供更多投资保护。它是业内独有的可全面升级的示波器。

业界首款经济型混合信号示波器 (MSO)

2000 X 系列是同档产品中首款提供集成逻辑分析仪功能的仪器。迄今为止,这种

档次的示波器只有 2 个或4 个模拟通道。不过当今有很多设计都包含数字部分,

传统的 2 通道或 4 通道示波器无法为当前工作提供足够的通道数。通过添加 8

个集成的数字同步通道,您在同一台仪器上可使用多达 12 个通道执行时间关联的

触发、采集和查看。购买 2 通道或 4 通道 DSO 后,可随时通过许可启用集成的

8 个数字定时通道,将 DSO 升级到 MSO。

业内独有的 WaveGen 内置函数发生器

2000 X 系列是业界首款集成了 20 MHz 函数发生器的示波器,特别适合非常注重

工作台空间和预算的教学实验室或设计实验室使用。集成的函数发生器能为被测件

输出正弦波、方波、斜波、脉冲、直流和噪声波形等激励。由于这款示波器集成了

一个函数发生器,因此您不必再单独购买。通过订购 DSOX2WaveGen 选件,并使用

许可证安装,您可随时启用 WaveGen 内置函数发生器。

可升级性

各个项目可能会用到不同的示波器功能,但传统示波器的功能配置是固定的,您只

能获得购买时的那些功能。2000 X 系列可通过全方位的升级特性来保护您的投

资。在未来需要更多带宽 (高达 200 MHz)、数字通道、WaveGen 或测量应用选件

时,您可根据实际需要轻松添加这些功能。

美国安捷伦Agilent数字示波器

DSOX2002A

详细介绍:

InfiniiVision 2000 X 系列示波器观察更长时间的信号,并观察更多信号的细

节。它具有同档产品中的zui大显示屏、zui深存储器和zui快波形更新速率。执行

更多测量。它将示波器、逻辑分析仪和WaveGen 内置函数发生器 (可选) 的功能

集于一身。提供更多投资保护。它是业内独有的可全面升级的示波器。

业界首款经济型混合信号示波器 (MSO)

2000 X 系列是同档产品中首款提供集成逻辑分析仪功能的仪器。迄今为止,这种

档次的示波器只有 2 个或4 个模拟通道。不过当今有很多设计都包含数字部分,

传统的 2 通道或 4 通道示波器无法为当前工作提供足够的通道数。通过添加 8

个集成的数字同步通道,您在同一台仪器上可使用多达 12 个通道执行时间关联的

触发、采集和查看。购买 2 通道或 4 通道 DSO 后,可随时通过许可启用集成的

8 个数字定时通道,将 DSO 升级到 MSO。

业内独有的 WaveGen 内置函数发生器

2000 X 系列是业界首款集成了 20 MHz 函数发生器的示波器,特别适合非常注重

工作台空间和预算的教学实验室或设计实验室使用。集成的函数发生器能为被测件

输出正弦波、方波、斜波、脉冲、直流和噪声波形等激励。由于这款示波器集成了

一个函数发生器,因此您不必再单独购买。通过订购 DSOX2WaveGen 选件,并使用

许可证安装,您可随时启用 WaveGen 内置函数发生器。

可升级性

各个项目可能会用到不同的示波器功能,但传统示波器的功能配置是固定的,您只

能获得购买时的那些功能。2000 X 系列可通过全方位的升级特性来保护您的投

资。在未来需要更多带宽 (高达 200 MHz)、数字通道、WaveGen 或测量应用选

件时,您可根据实际需要轻松添加这些功能。

InfiniiVision 2000 X 系列示波器选型表

型号DSOX2002ADSOX2004ADSOX2012ADSOX2014ADSOX2022ADSOX2024A
MSOX2002AMSOX2004AMSOX2012AMSOX2014AMSOX2022AMSOX2024A
带宽(可升级)70 MHz100 MHz200 MHz
模拟通道242424
数字通道(MSO)8 个集成数字通道(可选)
产品系列InfiniiVision 2000 X 系列InfiniiVision 3000 X 系列
模拟通道2和4个模拟通道
带宽(可升级)70、100、200 MHz100、200、350、500 MHz
采样率1 GSa/s, 通道全开 2 GSa/s, 半通道交叉模式2 GSa/s, 通道全开 4 GSa/s, 半通道交叉模式
存储器深度100 kpts2 Mpts标配, 4 Mpts可选 (选件DSOX3MemUp)
波形更新速率50,000个波形/秒1,000,000个波形/秒
数字通道数MSO 型号标配 8通道 可通过DSOX2MSO升级MSO型号标配16通道 可通过DSOX3MSO升级
WaveGen内置 20 MHz函数发生器有(选件DSOX2WAVEGEN)有(选件DSOX3WAVEGEN)
搜索和导航
串行协议分析有(多个选件)
分段存储器有(选件DSOX2SGM)有(选件DSOX3SGM)
模板极限测试有(选件DSOX2MASK)有(选件DSOX3MASK)
AutoProbe接口

详情请见:美国安捷伦Agilent数字示波器原装正品
