西门子6ES7954-8LE03-0AA0

S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。

主要优势产品西门子：S7-200CN、S7-200、Smart200、S7-300、S7-400、S7-1200、触摸屏、6FC、6SN、S120、V10、V20、V60、V80、G110、G120、6RA、伺服数控备件、NCU、MM系列变频器。
含运费含17%增值税
西门子保内全新原装产品！
享受西门子质保一年！一年内因产品本身质量问题免费维修，（非人为损坏保内产品可更换）不收取任何费用!

 6ES7592-1AM00-0xB0
SIMATIC S7-1500，前连接器 螺丝端子技术，40针 针对 35mm 宽模块 包括 4 个电位桥接， 和束线带
 6ES7521-1BL00-0AB0
SIMATIC S7-1500， 数字量输入模块 DI 32xDC 24V HF， 32 条通道，每组 16 条； 输入端延时 0.05..20ms 输入端类型 3（IEC 61131）； 诊断；过程报警
 6ES7513-1AL01-0AB0
*** 备件 *** SIMATIC S7-1500， CPU 1513-1 PN， 中央处理器，带 主存储器 300 KB 用于 程序及 1.5MB 用于数据， 第 1 个接口：PROFINET IRT 带双端口交换机， 40 ns 比特性能表现， 需要 SIMATIC 存储卡
 6ES7193-6BP00-0DA0
SIMATIC ET 200SP， 基础单元 BU15-P16+A0+2D， 类型 A0 的基础单元， 直插式端子， 不带 AUX 端子， 新的负载组， 宽x高：15x 117mm
 6ES7521-1BL10-0AA0
SIMATIC S7-1500， 数字输入模块， DI 32xDC 24V BA， 32 条通道，每组 16 条， 输入延迟典型值 3.2ms， 输入端类型 3（IEC 61131） 包括推入式正面连接器在内

西门子6ES7954-8LE03-0AA0西门子6ES7954-8LE03-0AA0

S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。


To the top of the page

优势

S7-200系列出色表现在以下几个方面：

1、极高的可靠性

2、极丰富的指令集

3、易于掌握

4、便捷的操作

5、丰富的内置集成功能

6、实时特性

7、强劲的通讯能力

8、丰富的扩展模块

S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。

To the top of the page

功能与设计

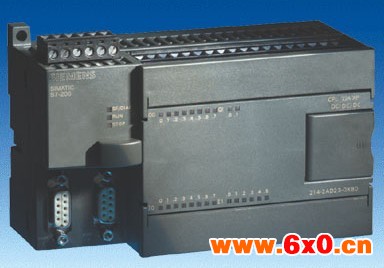

西门子CPU224晶体管模块西门子CPU224晶体管模块西门子CPU224晶体管模块

CPU单元设计

集成的24V负载电源：可直接连接到传感器和变送器（执行器），CPU 221，222具有180mA输出， CPU 224，CPU 224XP，CPU 226分别输出280，400mA。可用作负载电源。

不同的设备类型

CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。

本机数字量输入/输出点电 话：（同号）

CPU 221具有6个输入点和4个输出点，CPU 222具有8个输入点和6个输出点，CPU 224具有14个输入点和10个输出点，CPU 224XP具有14个输入点和10个输出点，CPU 226具有24个输入点和16个输出点。

本机模拟量输入/输出点

CPU 224XP具有2个输入点，1个输出点。

中断输入

允许以极快的速度对过程信号的上升沿作出响应。

高速计数器

-CPU 221/222

4个高速计数器（30KHz），可编程并具有复位输入，2个独立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器

-CPU 224/224XP/226

6个高速计数器（30KHz），具有CPU 221/222相同的功能。

模拟电位器

CPU 221/222 1个

CPU 224/224XP/226 2个

2路高频率脉冲输出（zui大20KHz），用于控制步进电机或伺服电机实现定位任务。

实时时钟

例如为信息加注时间标记，记录机器运行时间或对过程进行时间控制。

EEPROM存储器模块（选件）

可作为修改与拷贝程序的快速工具（无需编程器），并可进行辅助软件归档工作。

电池模块

用于长时间数据后备。用户数据（如标志位状态，数据块，定时器，计数器）可通过内部的超级电容存贮大约5天。选用电池模块能延长存贮时间到200天（10年寿命）。电池模块插在存储器模块的卡槽中。

编程

STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU 221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包，但是它只支持对S7-21x同样具有的功能进行编程。

STEP 7-Micro/DOS不能对CPU 221/222/224/224XP/226编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。

如果使用STEP 7-Micro/WIN32 V3.1编程软件，则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下，通讯速率可高达187.5kbit/s。  可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。

有两种不同型号的 PC/PPI 电缆：

带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项 （见下图）。

带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200 可编程控制器系统手册。


100%西门子采购渠道给您100%放心品质。

taper clamping bush can be combined with the finish-drilled hub.

Unfitted coupling

The tire can simply be slipped over the hub parts. The tire is held firmly in place by fitting the clamping ring. The connection trans­mits the torque by frictional engagement.

Fitted tire

Fitted coupling, shown without connecting shafts.

Coupling suitable for operation in potentially explosive envi­ronments. Complies with Directive 94/9/EC for:

II 2 GD c 120 °C (T4)

PLC在正式运行时，不需要编程器。编程器主要用来进行用户程序的编制、存储和管理等，并将用户程序送入PLC中，在调试过程中，进行监控和故障检测。

S7-200系列PLC可采用多种编程器，一般可分为简易型和智能型。

简易型编程器是袖珍型的，简单实用，价格低廉，是一种很好的现场编程及监测工具，但显示功能较差，只能用指令表方式输入，使用不够方便。

智能型编程器采用计算机进行编程操作，将专用的编程软件装入计算机内，可直接采用梯形图语言编程，

实现在线监测，非常直观，且功能强大，S7-200系列PLC的专用编程软件为STEP7-Micro/WIN。

程序存储卡

为了保证程序及重要参数的安全，一般小型PLC设有外接EEPROM卡盒接口，通过该接口可以将卡盒的内容写入PLC，

也可将PLC内的程序及重要参数传到外接EEPROM卡盒内作为备份。程序存储卡EEPROM有6ES

7291-8GC00-0A0和6ES 7291-8GD00-0A0两种，程序容量分别为8K和16K程序步。

写入器

写入器的功能是实现PLC和EPROM之间的程序传送，是将PLC中RAM区的程序通过写入器固化到程序存储卡中，或将PLC中程序存储卡中的程序通过写入器传送到RAM区。

文本显示器

文本显示器TD200不仅是一个用于显示系统信息的显示设备，还可以作为控制单元对某个量的数值进行修改，或直接设置输入/输出量。

文本信息的显示用选择/确认的方法，zui多可显示80条信息，每条信息zui多4个变量的状态。过程参数可在显示器上显示，并可以随时修改。

TD200面板上的8个可编程序的功能键，每个都分配了一个存储器位，这些功能键在启动和测试系统时，可以进行参数设置和诊断。

ARPEX coupling optionally suitable for operation in poten­tially explosive environments. Complies with Directive 94/9/EC for:

II 2G T2/T3/T4/T5/T6

–40 °C ≤ Ta ≤ +230 °C/+150 °C/+85 °C/+50 °C/35 °C

II 2D T 120 °C –40 °C ≤ Ta ≤ +70 °C

I M2

Plate pack screw connection

02-0AA0开入模块（16点，24VDC）6ES7 321-1BH02-9AJ0开入模块（16点，24VDC）组合件                (6ES7 321-1BH02-0AA0+6ES7 392-1AJ00-0AA0)6ES7 321-1BH10-0AA0开入模块（16点，24VDC）6ES7 321-1BH50-0AA0开入模块（16点，24VDC，源输入）6ES7 321-1BH50-9AJ0开入模块（16点，24VDC，源输入）组合件 (6ES7 321-1BH50-0AA0+6ES7 392-1AJ00-0AA0)6ES7 321-1BL00-0AA0开入模块（32点，24VDC）6ES7 321-1BL00-9AM0开入模块（32点，24VDC）组合件          (6ES7 321-1BL00-0AA0+6ES7 392-1AM00-0AA0)    6ES7 321-7BH01-0AB0开入模块（16点，24VDC，诊断能力）6ES7 321-1EL00-0AA0开入模块（32点，120VAC）6ES7 321-1FF01-0AA0开入模块（8点，120/230VAC）6ES7 321-1FF10-0AA0开入模块（8点，120/230VAC）与公共电位单独连接6ES7 321-1FH00-0AA0开入模块（16点，120/230VAC）6ES7 321-1FH00-9AJ0开入模块（16点，120/230VAC）           (6ES7 321-1FH00-0AA0+6ES7 392-1AJ00-0AA0)6ES7 321-1CH00-0AA0开入模块（16点，24/48VDC）6ES7 321-1CH20-0AA0开入模块（16点，48/125VDC）6ES7 321-1BP00-0AA0光电隔离，每组 16，64 DI，DC 24V，3MS，漏/源6ES7 322-1BP00-0AA0光电隔离，每组 16，64 DO，DC 24V，0.3A（源），总电流2A/组6ES7 322-1BH01-0AA0开出模块（16点，24VDC）6ES7 322-1BH01-9AJ0开出模块（16点，24VDC）                (6ES7 322-1BH01-0AA0+6ES7 392-1AJ00-0AA0)6ES7 322-1BH10-0AA0开出模块（16点，24VDC）高速6ES7 322-1CF00-0AA0开出模块（8点，48-125VDC）6ES7 322-8BF00-0AB0开出模块（8点，24VDC）诊断能力6ES7 322-5GH00-0AB0开出模块（16点，24VDC，独立接点，故障保护）6ES7 322-1BL00-0AA0开出模块（32点，24VDC）6ES7 322-1BL00-9AM0开出模块（32点，24VDC）               (6ES7 322-1BL00-0AA0+6ES7 392-1AM00-0AA0)    6ES7 322-1FL00-0AA0开出模块（32点，120VAC/230VAC）6ES7 322-1BF01-0AA0开出模块（8点，24VDC，2A）6ES7 322-1FF01-0AA0开出模块（8点，120V/230VAC）6ES7 322-5FF00-0AB0开出模块（8点，120V/230VAC，独立接点）6ES7 322-1HF01-0AA0开出模块（8点,继电器,2A）6ES7 322-1HF01-9AJ0开出模块（8点,继电器,2A）             (6ES7 322-1HF01-0AA0+6ES7 392-1AJ00-0AA0)6ES7 322-1HF10-0AA0开出模块（8点,继电器,，独立接点）6ES7 322-1HH01-0AA0开出模块(16点,继电器)DO6ES7 322-1HH01-9AJ0开出模块(16点,继电器)                 (6ES7 322-1HH01-0AA0+6ES7 392-1AJ00-0AA0)6ES7 322-5HF00-0AB0开出模块（8点,继电器,，故障保护）6ES7 322-1FH00-0AA0开出模块（16点，120V/230VAC）6ES7 323-1BH01-0AA08点输入，24VDC；8点输出，24VDC模块6ES7 323-1BL00-0AA016点输入，24VDC；16点输出，24VDC模块6ES7 323-1BL00-9AM016点输入，24VDC；16点输出，24VDC模块  (6ES7 323-1BL00-0AA0+6ES7 392-1AM00-0AA0)

​

• PLC在正式运行时，不需要编程器。编程器主要用来进行用户程序的编制、存储和管理等，并将用户程序送入PLC中，在调试过程中，进行监控和故障检测。S7-200系列PLC可采用多种编程器，一般可分为简易型和智能型。

  简易型编程器是袖珍型的，简单实用，价格低廉，是一种很好的现场编程及监测工具，但显示功能较差，只能用指令表方式输入，使用不够方便。智能型编程器采用计算机进行编程操作，将专用的编程软件装入计算机内，可直接采用梯形图语言编程，实现在线监测，非常直观，且功能强大，S7-200系列PLC的专用编程软件为STEP7-Micro/WIN。

  4．程序存储卡

  为了保证程序及重要参数的安全，一般小型PLC设有外接EEPROM卡盒接口，通过该接口可以将卡盒的内容写入PLC，也可将PLC内的程序及重要参数传到外接EEPROM卡盒内作为备份。程序存储卡EEPROM有6ES 7291-8GC00-0xA0和6ES 7291-8GD00-0xA0两种，程序容量分别为8K和16K程序步。

  5．写入器

  写入器的功能是实现PLC和EPROM之间的程序传送，是将PLC中RAM区的程序通过写入器固化到程序存储卡中，或将PLC中程序存储卡中的程序通过写入器传送到RAM区。

  6．文本显示器

  文本显示器TD200不仅是一个用于显示系统信息的显示设备，还可以作为控制单元对某个量的数值进行修改，或直接设置输入/输出量。文本信息的显示用选择/确认的方法，zui多可显示80条信息，每条信息zui多4个变量的状态。过程参数可在显示器上显示，并可以随时修改。TD200面板上的8个可编程序的功能键，每个都分配了一个存储器位，这些功能键在启动和测试系统时，可以进行参数设置和诊断。

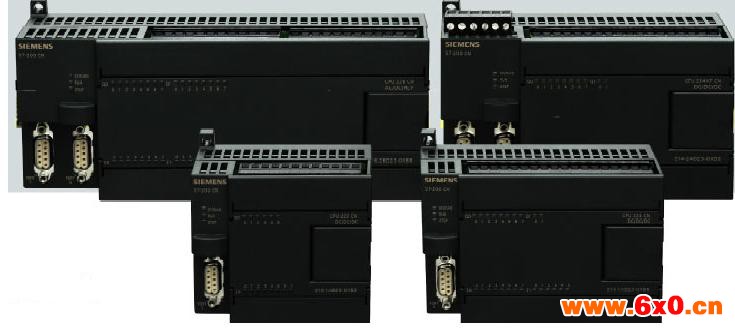

西门子S7-200主机CPU222CN

PLC的应用特点

1 可靠性高，抗干扰能力强

高可靠性是电气控制设备的关键性能。PLC由于采用现代大规模集成电路

集成电路是采用半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。它在电路中用字母"IC"(也有用文字符号"N"等)表示。

      技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。使用PLC构成控制系统，和同等规模的继电接触器

接触器是一种应用广泛的开关电器。接触器主要用于频繁接通或分断交、直流主电路和大容量的控制电路，可远距离操作，配合继电器可以实现定时操作，联锁控制及各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。 [全文]

系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。在应用软件中，应用者还可以编入外围器件的故障自诊断程序，使系统中除PLC以外的电路及设备也获得故障自诊断保护。这样，整个系统的可靠性极高。
