SMG2000手持式数字双钳相位伏安表维护及修理

SMG2000手持式数字双钳相位伏安表维护及修理

1.仪器电源
锂电池供电：电池供电时关闭背光可工作18小时以上，开启背光时可连续工作8小时以上，当电池电压小于3.5V时仪器将无法开启；当电池电压为3.5V-3.7V之间时，仪器右上角显示电池标记      并且不断闪烁表示欠电请尽快充电，此时请使用本公司专用电源适配器，将工频市电 220V 用适配器接入本仪器的+5V充电端口，按数字0键即可对电池进行充电，此时仪器液晶屏右上角“*”闪烁，当“*”不显示时，表示电池已充满。
本仪器设置节电管理功能，仪器开机后2分钟内无任何按键操作并且无电压或电流信号接入仪器将自动关机。
背光控制：按数字8键可开启或关闭背光灯。
注：电池前三次充电时间zui好达到12小时以上，以后每次充电一般只需8小时左右即可。
2.数字双钳相位伏安表电压、电流、功率、功率因数、频率测量

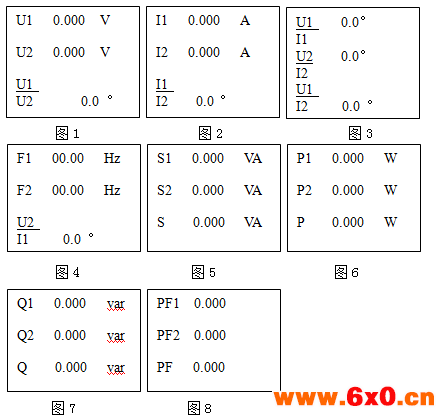

按下仪器开关键按钮，仪器首先进入电压测量界面， 电压、电流、功率、功率因数、频率、相位是测量显示的基本参数，可直接按上下方向键查看各级数据。各显示面如下：

相位参数说明：图1中，UI/U2表示电压U2滞后电压U1的角度
图2中，I1/I2 表示电流I2滞后电流I1的角度
图3中，U1/I1表示电流I1滞后电压U1的角度
           U2/I2表示电流I2滞后电压U2的角度
U1/I2表示电流I2滞后电压U1的角度
图4中，U2/I1表示电压I1滞后电压U2的角度
其他参数说明：F---频率       S---视在功率
P---有功功率   Q---无功功率
PF---功率因素
当被测电压小于2V、被测电流小于 4mA 时，仪器将不进测量及显示。
3.数据存储
在测量显示界面，按[F2]键，仪器显示存储界面，光标闪烁提示输入表号，按数字键输入表号（zui多输入12位数字），按[F4]键可删除输入的数据，按确认键确认。注：存储时必须输入表号，否则不能存储数据。
该仪器可保存 60 组测量数据，仪器每一组存储的数据组包括U、I、F、S、P、Q、PF、Φ分组及总和数据共二十四个参数。
4.数据查询
在测量显示界面，按[F3]键，仪器显示界面提示表号，按上下左右方向键进行组号选择，选定组号后再按[F3]键进行数据翻页查看，按[F1]返回测量状态。
5.数据删除
    在查询显示界面，按[F4]键，仪器显示数字1和数字2，数字1为删除当前记录，数字2为删除所有记录，按相应数字键后数字为闪烁状态，再按确认键即可完成删除，按[F1]键返回测量
状态。
6.通讯及上传数据
在测量显示界面，打开PC机进入数据管理软件界面，接好通讯接口线，按仪器[F4]键，仪器进入通讯等待状态，在PC机数据管理界面选择抄录数据，仪器内部存储器所存的记录数据，可通过接口传到计算机，形成用户的数据文件长期保存。
7.时间显示及校时
在测量显示界面，按数字9键进入时间显示界面，仪器显示年、月、日、当前时间、星期，如需更改再按数字9进入设置状态，将光标移动至所需设置的位置选择相应数字进行修改，按确认键即完成校时，返回正常测量界面。
8.数字双钳相位伏安表数据打印
    在测量模式下，按数字3 键输入电表编号后进入现场数据打印，在查询模式下，按数字 3 键直接打印当前查询的数据记录。液晶屏显示“P----”表示正在打印，打印结束返回到打印前相应的模式。
9.数据保持
    在测量显示界面，按M键可将当前测量数据锁定，此时液晶屏右上角显示“*” ，再按M键解锁进行正常测量，液晶屏右上角 “*” 不显示。
10.电池更换
液晶屏上将出现欠电指示符号     ，说明电池电量不足，此时应尽快给电池充电。如电池损环须更换电池时，必须断开输入信号，关闭电源，打开电池盒盖向外抽出电池，将备用电池连线按对红和黑结黑颜色相对应重新安装即可。

SMG2000手持式数字双钳相位伏安表维护及修理：
数字双钳相位伏安表的日常维护
1．请用户每次使用完仪器之后，将仪表及其附件按厂方设计的位置整齐有序地摆放在手提式铝合金机箱内。
2．对于钳形电流互感器，长期不用时，zui好在钳头张合处涂上硅脂，以免生锈。如果使用环境灰尘较大，用完表后请用湿抹布擦去表面尘埃，保持整套仪器洁净，不留污垢。
3．长期不用时，请务必将仪器处于关机状态，以延长电池的使用寿命。
4．仪器直流电池为锂电池供电，为保证电池有效使用，仪器在使用时，前三次电池充电请务必充足电量。

数字双钳相位伏安表简单故障修理：
1． 仪器无法开机：
   原因：电池欠电、电池有问题或仪器显示有问题
 仪器在关机状态时插入电源适配器后，仪器会自动开机，如仪器不能自动开机，则说明电源适配器有问题；
 请先检查电池是否有电，将电源适配器插入仪器充电端口，并按数字0键给电池充电，充满电后拔下适配器再开机；
 如仪器显示电池充满电但仍无法开机，则为电池有问题，须更换备用电池；
 如更换备用电池后仍无法开机，则为仪器主机有问题，须返厂进行修理。
2． 电流不测量：
   原因：电流钳接触不好、电流通道接触不好或电流测量回路有故障
 本仪器标准配置电流量限zui大为10A，请检查负载电流是否在允许测量范围内，如超过测量范围仪器将不显示；
 先检查接线是否良好，电流钳硅钢片有无异物，检查清理后将电流钳及电流插孔重新紧密联接，如仍无电流值，此时可将其他有信号的电流钳接入该插孔，如有测量值则表示原电流钳接触不好须更换连线或电流钳；
 如其他电流钳在该电流通道内也无测量值显示，则表示仪器主机电流插孔或电流测量回路有问题，须将仪器返厂修理。
3． 电压不测量：
   原因：负载电压信号太低或电压线接触不好
 数字双钳相位伏安表标准配置电压量限为5-500V，请检查电压信号是否在允许测量范围内，如超过测量范围仪器将不显示；
 检查电压线是否有断裂，可将其他电压测试线接入电压通道进行测量，如正常测量，则可判定为电压线接触不好或有断裂，须更换电压测试线；
 如其他电压测量线接入后都无电压信号，则为电压测量通道有问题，可与厂家返厂修理。
