【内容简介】 力学环境试验是为产品创造各种各样的力学人工环境，以模拟力学环境对产品的影响，考核产品的力学环境适应性能及在该环境条件下的结构完好性。本书以国家标准和国家军用标准为基础，全面、详细地介绍了振动、冲击、碰撞、离心、摇摆、弹跳、撞击、综合、包装等各类力学环境因素对产品性能影响的一般规律、作用机理、试验条件、试验设备和仪器、试验程序与方法，试验测量与检定及试验过程中应注意的问题等，对正确掌握力学环境试验技术具有一定的的指导意义。
本书可供电工电子产品研发、制造和试验部门的科技、管理、操作人员使用与参考，对其他领域内从事产品设计和试验的工程技术人员也有参考价值。

……

第一章力学环境试验技术概论
1.1 力学环境试验的概念
环境是指在任何时间和地点所存在或遇到的自然的和诱发的条件的总和。为保证产品在规定的寿命期间，在预期的使用、运输或储存的所有环境条件下保持功能可靠性而进行的设计、研究、制造和试验的工程称之为环境工程。任何产品都处在一定的环境之中，在一定的环境下使用、运输和储存，产品总是摆脱不了这些环境的影响。而这些环境条件的性质，可以是物理的、化学的、气候的或者是生物的等，他们都是由自然世界存在的、产品本身具有的或各种外源引起的环境因素的综合。
随着人们在地球上活动范围的扩大，随着航天航空和海洋开发事业的迅速发展，随着电工电子产品在各个方面的广泛应用，产品所遇到的环境条件变得日益复杂和多样。
那么，环境条件是什么呢？环境条件是指产品本身或者其他外部原因引起的环境因素综合而成的。按自然环境分，可分为陆地、海洋、高空和宇宙空间等；按产品所处的状态，分可分为储存、运输、安装、搬运和使用等；按起因分，可分为自然环境，例如：重力、温度、湿度、气压、沙尘、盐雾等，由设备引起或者由设备怀周围介质相互作用引起的环境如加速度、振动、冲击、电或动力加热、拨动激励等等。但目前使用较多的分类方法是按环境因素属性进行的分类。按照这种分法，环境条件可分为：①气候因素，包括温度、湿度、气压、雨、雪、冰、霜、沙尘、赶考、腐蚀性气体等；②力学因素（也称机械因素），包括振动、冲击、摇摆、恒加速度、爆炸、地震、噪声振动等；③生物因素，包括霉菌、昆虫、海洋生物等；④电磁辐射因素，包括无线电干扰、雷电、电场、磁场等。
环境条件通常是由各种环境参数来表示的。环境参数是表征环境条件的一个或数个物理、化学和生物的特征量。例如表征振动的环境参数是振动类型（正统振动、随机振动）、加速度幅值、位移幅值、频率范围和振动时间等。同时根据不同条件下各种环境因素影响程度的不同，环境参数还划分出不同的严酷等级。这种严酷等级必须根据实际情况合理地划分，等级过少会使产品满足不了使用要求或由于裕量过大增加了试验成本，等级过多又会给设计、生产及管理带来不便。现在国际标准、国家标准都制订了相应的各种环境条件下环境参数分类及其严酷等级，以便在制定试验方案时进行参考和选择。
环境条件属于环境技术的范畴。环境技术包括了环境条件，产品在各种环境条件下的失效模式与失效机理、环境试验、环境防护、环境测量及环境控制等内容。环境技术是一门学科，这门学科就是研究环境对产品性能的影响，分析产品失效的机理，为产品的可靠性设计和质量保证提供环境条件的数据，提出相应的环境实验方法，评定产品对环境的适应能力以及针对产品所处环境条件的数据，提出相应的环境实验方法，评定产品对环境的适应能力以及针对产品所处环境的特殊需要，研究相应的环境防护技术和环境控制技术等。
环境试验是环境技术的一个重要的组成部分，它是考核各种环境条件下对产品的作用和影响。环境试验是将产品暴露在自然的或人工的环境条件下经受其作用，以评价产品在实际使用、运输和储存的环境条件下的性能，并分析研究环境因素的影响程度及其作用机理。
环境试验有自然暴露试验、现场试验和人工模拟试验。自然暴露试验是将试验样品放到某些典型的自然环境条件下，一般分露天、棚下和室内三种状态进行暴露，自然暴露试验的时间较长，在整个暴露过程中需要对试验样品进行定期测试，以分析研究试验样品性能参数受环境影响变化的规律。现场试验是将试验样品进行定期测试，以分析研究试验样品性能参数受环境影响变化的规律。现场试验是将试验样品放置在各种典型的使用现场，进行正常使用定期测试，这就是典型的使用情况试验，试验中所发现的问题能比较真实地反映出产品在该种使用现场的适应性能和质量情况。以上两种试验，所需费用较大，所消耗的时间也较长，试验的重复性和规律性也较差，但是试验中所现的问题却能比较真实地反映实际使用状态，因此，这两种试验是人工模拟试验的基础。
为了适应现代化生产中周期短、更新换代快、产品使用领域十分宽广等特点，需要在较短的时间内了解产品的环境适应性，为了更加主动地进行试验而不受天然气候时令和地区的影响，人们在科研和生产中广泛采用人工模拟环境试验。即在试验室里利用试验设备创造出一个单环境因素或多个环境因素综合作用于产品上的局部环境条件，以考核产品在使用、运输和储存中主要环境因素作用下的适应性能。人工模拟试验的试验条件既能模拟试验环境中的主要环境因素，又能在时间上起一定的试验加速作用，适当加大试验强度，以缩短试验时间，较快取得试验所需数据。当然加速的程度以不改变各种环境因素作用下的物理化学特性为原则。
人工环境试验可以分为模拟单一环境因素对实验样品影响的单项试验，模拟两个或两个以上的环境因素同时作用于试验样品的综合试验以及两个或两个以上的环境因素依次或交替作用于试验样品的组合试验三种。单项试验所用的试验设备比较简单，试验费用较低，对试验过程中产品所发生的故障也比较容易分析，但对实际环境的模拟性较差。综合试验或组合试验可以更真实地模拟实际环境对产品的影响，尽管综合试验和组合试验的方法都比较复杂，试验的费用相对较高，但在一定的情况下，为了更正确地评定产品的环境适应性能，还是有必要采用这种试验。
在按环境因素属性的分类中，以力学因素（即机械因素）为环境条件的试验称为力学环境试验。力学环境试验是指模拟振动、冲击、碰撞、恒加速度、摇摆等力学环境或是重现上述力学环境条件影响的试验。其目的是确定产品经受力学环境条件的适应性以及评价其结构的完好性（包括研究其动态性能）。力学环境试验主要有现场试验和人工模拟试验。
⒈现场试验
现场试验亦称外场试验，它是将试验样品放置于实际使用的环境中或者按试验样品的实际环境直接进行试验的方法。例如在英国国防部标准DEF STAN 07-55中试验A16的跑车试验规定：在车辆上使用的电工电子产品应装在实际使用的那种车辆上进行实地跑车运输试验。美国军用标准MIL-STD-810C中的铁路撞击试验，用以确定产品在铁路运输时承受冲击环境条件的影响。试验时，使用一台动力车头和三节运输车厢，其中一节运输车厢安装试品，试验时令动力车头带动该车厢按规定的速度与处于静止状态的另外两节运输车厢相撞。我国的一些环境试验标准中“运输试验”也属于外场试验的范畴。
⒉人工模拟试验
人工模拟试验亦称试验室试验。试验室试验一般有下旬3种方式。
⑴规定一种机械运动。这是运用最为广泛的试验方法。目前，国内外有关力学环境试验方法标准中规定的正弦振动、冲击、碰撞、恒加速度等单项试验都属于这一种。它可以通过两种途径来实现。其一，规定一种接近实际环境的机械运动来模拟。例如旋转机械由于不平衡引起的周期性振动可以用正弦振动试验来模拟。该机械运动的特征参数为振动频率和振动幅值（位移幅值、加速度幅值）等。其二，根据试验产品破坏或失效的等效原理来规定一种机械运动。该机械运动与实际环境条件并不完全相同，但通过等效原理可以判断产品承受环境条件的能力。例如飞机着陆和火车挂接时承受多次重复的瞬态激励，可以用碰撞试验，即用半正弦波的冲击脉冲多次重复激励试验样品来模拟。该机械运动的特征参数为峰值加速度、冲击脉冲持续时间等。用规定一种机械运动的方法做试验的特点是，当满足各项运动特征参数的容差要求时，试验具有高的再现性。
⑵规定一种试验机。这是用试验样品破坏或失效的等效原理而引出的一种试验方法。它将试验设备的结构、尺寸、材料、技术要求、试品安装方式和操作运行规程等都以标准的方式给予规定。例如美国军用标准中强碰撞冲击试验方法，就是按试验样品的重量分为轻量级设备冲击试验机、中量级设备冲击试验机和重量级设备浮动冲击平台。IEC标准中规定的弹跳试验机；我国已推广应用的模拟运输颠簸台等都属于这种方法。规定试验机试验方法的特点是，试验中不需要测量运动特征参数，但在某些情况下再现性较差。
⑶规定一种结构响应谱。这种方法主要用于冲击试验中。它是在冲击试验中，用某种规定的冲击脉冲（半正统波、梯形波、后峰锯齿波）激励一个具有一系列固有频率不同的单自由度系统得到的响应的曲线，称其为冲击响应谱，用它来衡量冲击运动对结构的影响。从技术观点上讲，根据冲击响应谱规定冲击试验方法比上述规定一种激励运动的冲击试验方法更好，它能更加清楚地分析研究试验样品受冲击激励后造成的损伤和潜在故障。这种试验方法目前在我国已逐步地得到推广应用。
国内外力学环境试验方法标准中规定的力学环境试验，常见的有以下几种：正弦振动试验；随机振动试验；调制正弦振动试验；冲击试验；碰撞试验；离心恒加速度试验；摇摆试验；倾跌与翻倒试验；弹跳试验；撞击试验；自由跌落试验。与力学环境因素组合在一起的多因素综合试验有：温度、振动（正弦）综合试验；温度、低气压等。上述的各项力学环境试验是针对非包装产品或者包装或视为产品的组成部分的产品。对于包装产品（运输包装件）的力学环境试验，除了选择上述部分的试验项目外，还有下列试验项目：运输包装件六角滚筒试验；垂直冲击跌落试验；水平冲击试验；堆码试验；压力试验；材料动态特征试验等。
包括气候试验在内的我国目前正贯彻执行的电式电子产品基本环境试验规程以及国家军用标准中的各项试验方法，就是标准化了的人工模拟试验，它们是等效采用或等同采用了国际标准和美国军用标准，在国际上是通用的。采用标准化的人工模拟试验方法，一方面可以按照使用目的比较真实地模拟实际环境的影响，使试验具有模拟性；也可使不同试验室里所做的试验能够相互进行比较以避免试验程序和试验设备上的差异给试验结果带来的影响，使试验具有再现性；对于在同一个试验室里不同时间所做的试验能够前后比较，使试验具有重复性。国内与国际上几十年的实践经验证明，这些标准中规定的环境试验方法可以模拟实际的使用环境，可以重现这些环境的影响。因此，当我们需要进行环境试验时，应尽量采用环境试验方法标准中相应的试验方法，用统一的尺度来衡量产品的环境适应性，以便在较大范围内比较试验结果，交流试验数据，评定产品的质量。
1.2 力学环境试验技术的研究
人们对环境技术的认识有一个发生和发展的过程。在实践中，人们不断提高了对环境技术特别是对环境试验技术重要性的认识。在20世纪30年代，西欧的一些工业先进的国家都已开始采用简单的环境试验。德国西门子公司出口印度尼西亚（热带）的电话设备因不适应当地的气候条件，出现了严重的故障，针对这些故障，西门子公司于1921年首次针对他们的电话设备进行了简单的人工模拟湿热试验。在第二次世界大战中，美国的战斗物资和通讯设备由于没有合理的环境要求和试验考核，受到了很大的损失，在湿热带地区（东南亚）因受潮湿的影响，在军事装备中使用的电子元器件和部件约有50%受损，仓库中也有60%的损坏。美国空军总部对沿海基地做了一次调查，发现损坏的产品中52%是环境影响造成的故障，在这52%的故障中，21%是受温度的影响，14%是受振动的影响，10%是受潮湿的影响，7%是受沙尘和盐雾的影响，这些环境影响所造成的直接损失每年达12 000台件，约合830万美元。因此，美国的热带化防研究开始于国防部门。1945年，美国在科学院下成立了“劣化防护情报中心”，1947年在BU队内成立了环境试验统一小组，开始制定军工产品的环境条件标准，此后在美军内海用、陆用、空用的各种设备和元器件均制定了环境试验方面的标准。美国在1959年正式成立了环境科学学会（IES）。
自1956年起，前苏联和东欧国家通过经互会组织了气候协调委员会，以协调和统一热带化技术中的研究工作。他们在中国和越南等热带地区先后进行了许多天然气候的样品暴露试验，同时进行人工气候加速模拟试验，将其结果与天然气候试验相比较，并相应地进行产品的气候防护研究工作。现在世界上仅天然曝露试验场就发展很快，天然曝露试验用于选择典型的气候条件对各种金属、非金属材料、电子电工元器件以及工艺与结构进行气候试验。美国国防系统、材料试验协会、国家标准局属下共有天然曝露场50个（全球性）。最大的菲尼克斯沙漠阳光曝露场创建于1948年，占地1.68×10^5m2，并接受国际性试验任务。
为了加速新产品的开发，在发展天然曝露试验的同时，各发达国家都在积极发展各种气候、力学、生物、化学等条件的人工模拟试验技术，建设了规模巨大的环境试验中心，各大公司或企业均拥有环境试验不断地进行试验以提高产品质量。1965年土耳其大DI震后，又积极发展了地震试验。20世纪70年代以来，多因素的综合试验和随机振动试验逐步得到发展。法国巴黎附近的Villacoublay的环境试验中心，20世纪70年代扩建投资5000万法郎。美国联合试验公司（Associated Test Lab Inc.）和白东试验公司（Baton T.Inc.）在20世纪60年代可以进行18种环境试验，70年代可进行43种环境试验。试验设备也向大型化发展，美国在佛罗里达空军基地的环境试验中心，建造了一个容积为97 000m3的综合试验室，温度范围为-55~75℃，相对湿度范围为5%~95%，可模拟暴雨、飓风、降雪、冰雹、太阳辐射，可将C-5A “银河”飞机直接放入试验并且室内可测192个参数，由计算机进行记录和处理。日本民用电工电子部门拥有80%的环境试验试验设备，这是日本商品之所以能在短时间内具有强大竞争力的一个重要原因。
随着环境技术的发展，环境试验设备及仪器制造行业也蓬勃兴起。美国、英国、德国、前苏联、意大利、丹麦、日本等国家约有数百家企业相继开发研制出数百种规格的环境试验设备和控制测量仪器，并以极快的速度对这些设备仪器在技术上进行更新换代。
我国幅员辽阔，地形复杂，存在着各种气候条件。我国的西南有高山阻挡，北部受西伯利亚寒风影响比较明显，中部地区四季分明，南方的夏季温度高、湿度大、多有雷雨，沿海地区多受强台风袭扰，北方的冬季有比较严酷的低温，西部地区为高原，西北地区干燥。由于气候条件复杂，产品受环境影响造成的损失也很严重。Daodan等武器装备在南方储存失效比率较大；工业产品有许多不适应潮湿条件而发生光学镜头长霉、金属件狂饮、塑料件变形、电器绝缘损坏等情况，维修的速度远远跟不上腐蚀的程度；电器设备在氯碱化工厂及盐场使用几个月至一年就被蚀烂；电器、仪表、自动控制设备经不起水电站、矿井、冶炼厂等恶劣条件的影响，事故多、寿命短、维修量大；低温使液化石油厂的储气罐产生微观裂纹扩散引起石油气外溢爆炸；动物与昆虫也危害着电器设备，由于蛇爬入电缆沟引起电缆头短路和老鼠钻入配电箱造成短路，还存在木蜂咬坏架空的铝包电缆和白蚁咬坏地下通讯电缆的事例，等等。20世纪80年代据有关部门的不完全统计，我国基础建设缓慢，运输条件差，加上产品在流通环节上粗糙的搬运，运输包装中由于不适应运输和储存过程中振动、冲击、碰撞和气候条件，仅机电产品每年经济损失近百亿元。
我国的环境技术研究始于20世纪50年代，前苏联和捷克斯洛伐克等国来华做气候曝露试验。随后前苏联、捷克斯洛伐克、波兰、匈牙利与民主德国与我国签订了“六国协议”，在广州共同进行试验研究，同时开展了电子材料与元器件的热带化研究。20世纪60年代初引进了化工电器并开展了船用、干热带、户外、高原电工产品的试验研究，在这期间，化工、邮电、航天、航空、冶金、铁路等部门行业在环境试验研究中做了大量的工作。20世纪80年代，全国各省市相继建立了电工电子产品例行环境试验站，各大吕型企业以及一些小型企业都建立了自己的环境试验室，各行业都有了环境试验中心，与环境试验相关的测试计量也得到了补充、完善和加强，环境试验工作在我国蓬勃开展起来。在20世纪50年代初期中国的试验设备还是空白，到中期，由于前苏联援建一批无线电重点工程，开始引进部分试验设备和技术资料，在此基础上国内才由仿制而逐渐发展起来。其发展历程大体经历了仿制、自行设计、产品更新换代和推行国际Xianjin标准等阶段。其中，力学环境试验设备起步早，发展快，技术上比较成熟，多数产品已形成系列，部分产品的技术性能已赶上和超过国际Xianjin水平。
目前在国际环境试验技术的标准化工作方面，国际电工委员会（IEC）TC50是影响面最广、最有权威性的组织。20世纪30年代，环境试验的标准化工作是在TC12电信设备技术委员会领导下进行的。随着环境试验应用面的日益扩大和对环境试验标准研究的逐步深入，1961年环境的标准工作从TC12中划分出来，正式成立了独立的TC50环境试验技术委员会。环境试验方法标准的适应范围也由电子产品扩展到整个电工电子产品。1973年IEC又成立了TC75环境条件技术委员会，开始协商制定环境条件方面的标准。而后TC50分出了SC50A（振动冲击试验）、SC50B（气候试验）、SC50C（杂项试验，后于1986年开罗会议上撤销，其工作由TC50继续完成）、SC50D（着火危险试验）等4个分技术委员会。在环境试验方面的主要标准为IEC的68号《电工电子产品基本环境试验规程》，该书分为3个部分：68-1为总则和指导，68-2为各种试验方法和导则，68-3为背景资料。TC75环境条件的出版物编号为721，其中721-1为环境条件的分等级，721-2为自然界中出现的环境条件，721-3为应用环境条件。
美国军事系统各部门在环境条件与试验方面也进行了较为深入、系统和全面的研究工作。由于美军标准与世界各国的标准体系相比，更具有完整性、配套性和能够相互协调一致的特点，因此在国际上具有很大的影响。在环境试验方面最有影响的是美国军用标准MIL-STD-810，其名称在810C时叫“环境试验”，在810D时叫“环境试验方法和工程导则”。此外，还有MIL-STD-202电子和电气元件的环境试验方法、MIL-STD-750半导体器件的试验方法、MIL-STD-883微电子器件实验方法和程序，等等。美国军用标准的发展方向是一方面把海陆空三军各种设备的环境试验都尽量概括到MIL-STD-810中，另一方面绝不强求统一，主张按实际环境条件来确定试验项目并进行归并，避免应力重复，不要试验过度，以尽量模拟实际，减少人力、物力的浪费。
我国的环境试验起步于20世纪50年代，截止70年代只有一些行业标准，局部使用。1980年，在国家标准总局的领导下，成立了跨行业、跨部分的全国电工电子产品环境技术标准化技术委员会（简称环标委），环标委把我国的环境试验方面的专家组织起来，成立了4个工作组，着手制定在全国范围内统一的环境试验国家标准，经过近两年的努力，认真分析研究了IEC标准和前苏联、英国、日本等工业发达国家的先进标准，并在总结我国20多年来环境试验技术科研和生产实践经验的基础上，协调了各部门之间的差异和矛盾，制定出我国第一批在全国范围内统一的电工电子产品基本环境试验规程共35项国家标准，这批国家标准对我国产品质量的评定、信息数据的交流及试验设备的制造起到了极好的推动和促进作用。
我国除环标委外与环境试验技术有关的还有“全国机械振动和冲击标准化技术委员会”（简称振动标委）、“全国试验机标准化技术委员会”（简称试标委）、“全国包装技术标准化技术委员会”等。多年来，在国家标准总局的“认真研究，积极采用，区别对待”的方针指导下，各个标委会积极组织专家研究国际标准，大大加快了我国采用国际标准的步伐，大大加速了环境试验标准的制定速度，等同采用或采用国际标准。环境试验国家标准与国际标准之间的差距在逐步缩小，环境试验国家标准体系日趋完善。
等同采用IEC标准，我国先后制定了GB/T4796~4798电工电子产品环境参数分类及其严酷等级、自然环境条件、应用环境条件；GB/T2421~2424 电工电子产品基本环境试验规程，其中包括总则和各项环境试验方法和导则；GB/T10586~10592环境试验设备技术条件；GB/T5170电工电子产品环境试验设备基本参数检定方法；GB/T10593电工电子产品环境参数测量方法；试验特性的描述方法等国家标准。
等效采用ISO标准，我国制定了GB/T4857运输包装件基本试验的一系列包装试验标准。
参照MIL标准，为适应我国国防建设的需要，制定了GJB4.1~4.13舰船电子设备环境试验军用标准；GJB150军用设备环境试验方法；GJB360电子及电气元件试验方法；GJB367军用通信设备通用技术条件、环境试验方法；GJB548篮子器件试验方法和程序，等等。
为了进一步规范试验设备和测量器具，国家计量局先后制定了JJB标准，对试验的计量起到了良好的作用。
环境试验方法总的发展方向是力求使用试验结果与实际环境影响相一致，即希望产品在试验中所发生的故障或失效的类型与频率和实际使用中所发生的故障或失效的类型与频率相一致，不希望试验条件严于实际环境条件造成不必要的浪费，不希望降低试验条件考核不当而贻误使用。
环境技术是一门学科，环境试验技术是环境技术的一个重要组成部分，力学环境试验技术是环境试验技术中的一个重要分支。力学环境试验技术民展到今天，它已蕴含了极其丰富的内容。力学环境技术包括了力学环境条件，力学环境因素对产品的作用和影响，力学环境试验设备，力学环境试验的方法，力学环境试验过程中试品的安装与夹具，试验过程中产品的激励与响应，试验数据的处理、分析与判断，试验过程中动力特性测试，力学环境试验设备的测量与检定，等等。对于以上的技术，力学的基本理论特别是振动、冲击基本理论与紧密联系，它正成为力学环境试验技术的理论基础。经过几十年的实践和研究，以上技术有的趋于成熟，有的还待于进一步研究与探讨。

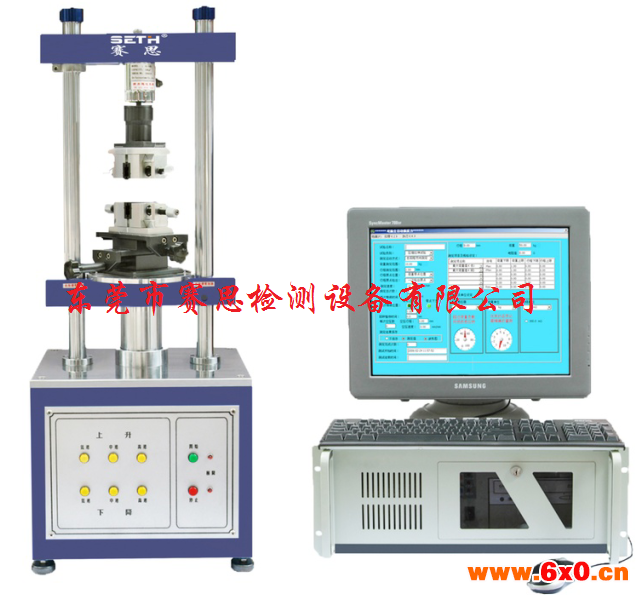

插拔力试验机SE-1220S 用途：各种连接测试的夹具问题，及测试时公母连接品能自动对准，不会有吃单边的问题。 机器适用于各种连接器之插入力及拔出力测试，搭配专用之自动求心装置，将可得到完全准确之插拔力试验，检查报表等。

测试项目：连接器单孔插拔试验；

连接整排插拔试验与连接器插拨寿命试验；

连接器单Pin于塑胶保持力试验；

连接器NORMAL FORCE试验；

一般压缩，拉伸破坏试验；

可同时于接触阻抗机边线（选购）；

特点：可列印及储存图形（插拔位移曲线图、寿命曲线图、检查报表）；

测试资料储存于硬碟（每一笔资料皆可储存，不限次数）；

测试条件皆由电脑书面设定，方便且快速（含插拔行程，速度、暂停时间等）；

检验报表抬头内容可随时修改（中英文皆可）；

1、  曲线图报表，文字报表可由客户指定抬头及LOGO；

2、  自动生成EXCEL，自动生成CPK；

3、  可带阻抗测试，在测试力值与行程的同时检测出连接器的动态接触电阻（备注：为选配件），阻抗测试可以接线端归零；

4、 荷重传感器荷重力双层保护，以更有效的保护易贵重损贵重件荷重元；

5、 模数信号转换采用数据采集卡，荷重，位移模拟信号区分转换，抗干扰性强；

6、速度最高可以达600mm/min（选配）；

7、软件自主开发，可以按客户要求做修改；

8、恒定拉压力测试，可设置比率加力及断裂比率返回；

9、提供开放式校准程序；

插拔力试验机SE-1220S 技术参数：
