齿轮齿条
齿轮齿条由高强度合金钢。它是归纳法。经久耐用。几何学齿轮和齿轮的因素平衡以确保均匀磨损提供最大的齿轮寿命。小齿轮标准轴包括一个阳键提供。
滚珠轴承
滚珠轴承密封且为了防止受到负面影响的污染手术。它们的大小可以接受高负荷，保持平稳免维护操作
齿条衬套
齿条衬套由轴承青铜。的耐久性衬套使其能够支撑机架的全长。此外，我们包括一个小间隙，以便添加润滑脂/润滑油。
管子
型管是硬涂层阳极氧化。硬涂层是一种电化学过程，产生非常致密的铝表面。氧化物。该表面具有极高的硬度（60 Rc.），良好的磨损和耐腐蚀，摩擦系数低。
Numatics R系列是一系列重型齿条齿轮式旋转执行器，专为最严格的应用而设计。执行器具有高扭矩尺寸比和精确定位。
产品规格
缸径 1 1/2“，2”，2 1/2“，3 1/4”
操作环境 腐蚀性，危险，室内，户外，冲洗
特征
- 感应淬火，高强度合金钢齿条和小齿轮设计提供平衡的几何形状，最大限度地延长齿轮寿命
- 预润滑的密封球轴承可防止污染，其尺寸可承受高负荷并保持平稳，免维护的操作
- 1 / 4-28螺纹孔，用于将来安装可选的润滑脂接头
- 硬涂层阳极氧化型管具有极高的硬度等级（60 RC），具有出色的耐磨性和耐腐蚀性，并且产生低摩擦系数
- 实心铝合金活塞上的标准磁铁槽，便于现场转换，实现位置传感
- 自润滑，羧基化din腈活塞密封，采用PTFE复合材料，经久耐用，运行平稳
美国Numatics旋转执行器

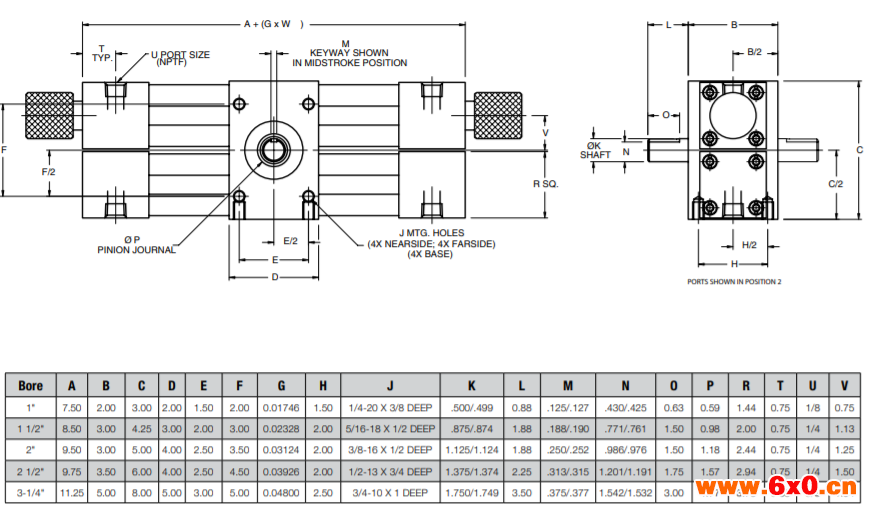

旋转调整
可添加旋转调节旋钮以更精确地控制旋转。它们可以用在两端，也可以用在两端各一个。旋转调节器可与垫子一起使用。他们的“高科技”风格使无需工具即可轻松进行旋转调整。旋钮侧面的公制定位螺牢牢锁定旋转。设置。因此，旋转非常容易调整，但没有公制内六角扳手就不能改变。使用时对于缓垫，最大旋转调整仍允许缓冲垫中至少有20˚的旋转
可以在仪表减速时加上缓冲垫。坐垫调整针可以放在任何一个象限。通常情况下，缓冲垫只能添加到机架单元的一半。坐垫及其操作与我们的当前A系列设计。旋转调节可与垫子一起使用。缓冲垫和减震器不能同时使用。
保险杠
可以添加保险杠密封件以减少冲击。保险杠密封是一体的。保险杠可结合使用如有必要，提供垫子。
注意：不能用于旋转调整。注意：消音器保险杠不会增加气缸的长度，但是必须施加最小100psi的力，使密封件倒塌至达到完全伸展和收回位置。

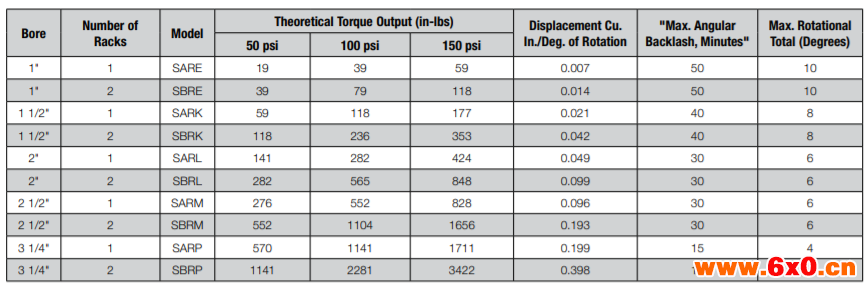

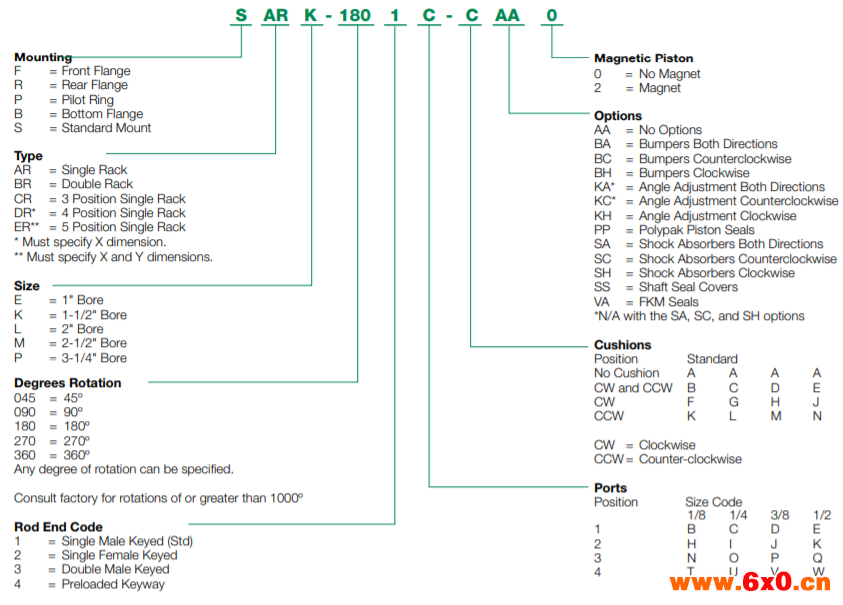

型号
缓冲和端口位置
标准规范
最大工作压力：150 psi气压
标准旋转：45度、90度、180度、270度、360度和其他可选旋转
工作温度：0°F至180°F（标准密封件）
0°F至400°F（FKM密封件）

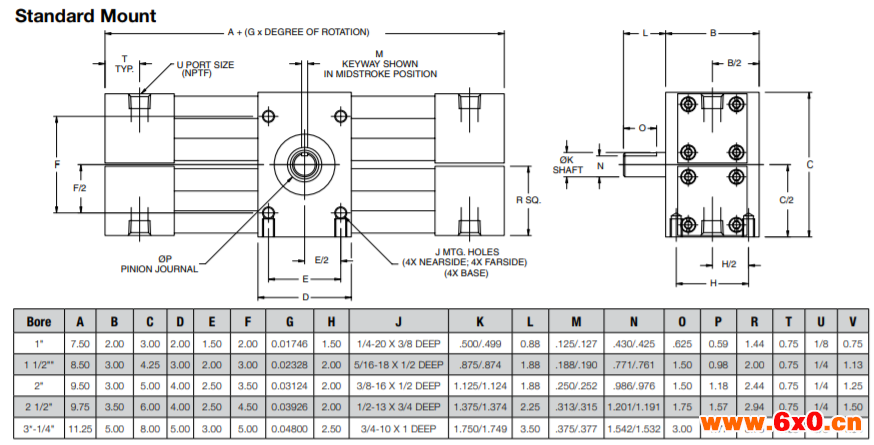

安装选项

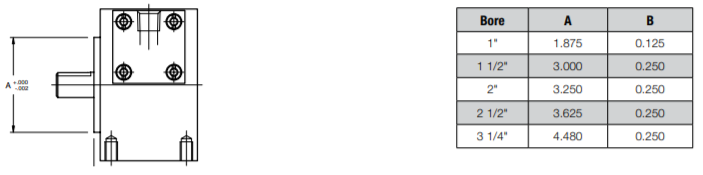

轴密封盖和导环
导向环和轴密封盖的尺寸相同。导向环用于将轴置于工件。轴密封盖用于防止污染滚珠轴承。它们只能在单人间使用以及双阳轴。

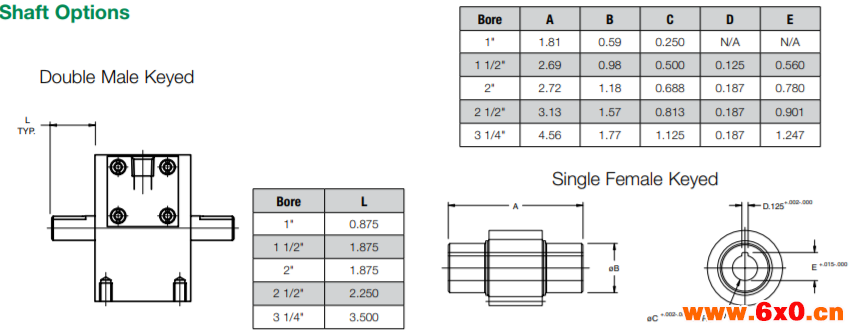

轴选项

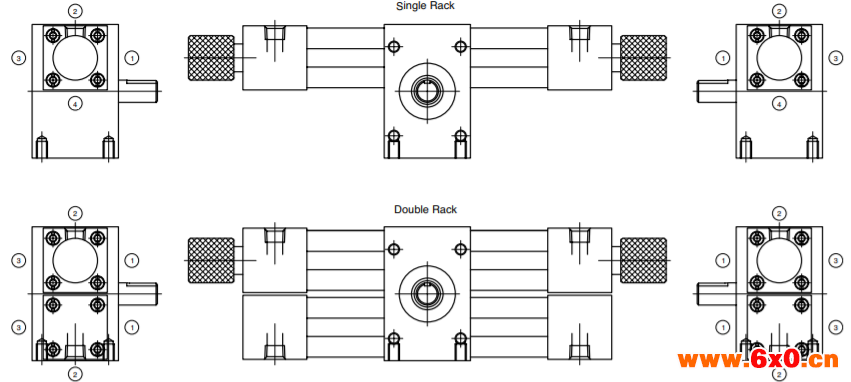

港口和缓冲区位置
标准端口位置为位置1。标准坐垫位置为位置2。端口和/或4号位置的软垫仅在单人床上提供机架旋转执行器。

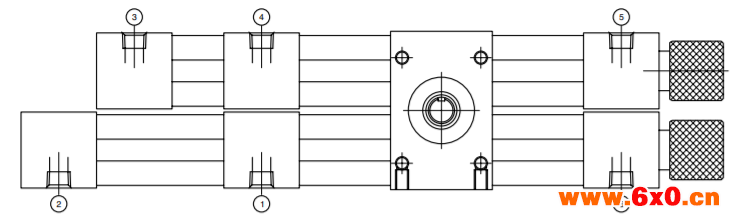

多位置旋转执行器3位我们的旋转执行机构有多种多位置配置。以下显示3、4和5位置类型。
三位旋转执行器在逆时针和完全停止之间提供一个中间停止位置。顺时针位置。完全逆时针位置通过加压端口1实现。中间位置是通过对端口2和3加压来实现。最后顺时针位置通过加压端口4实现。旋转只对逆时针和逆时针位置进行标准调整。

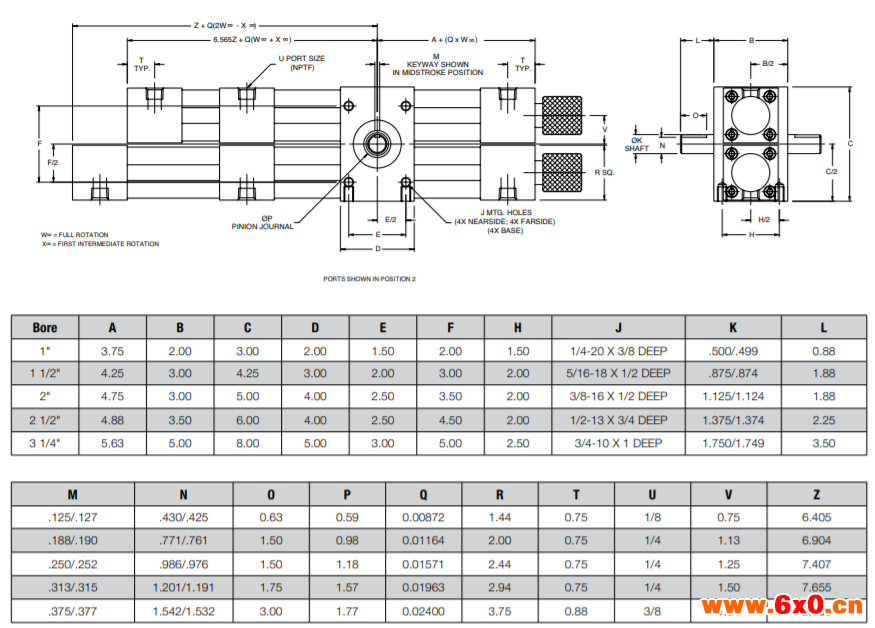

4位
W˚=全旋转
X˚=第一个中间旋转
四位旋转执行器在逆时针和完全顺时针位置。完全逆时针位置通过加压端口1实现。第一中级通过对端口2和3加压来实现位置。第二个中间位置是通过对端口4和5加压。通过加压端口6实现最终位置。全方位旋转调整逆时针和完全顺时针位置仅为标准位置。

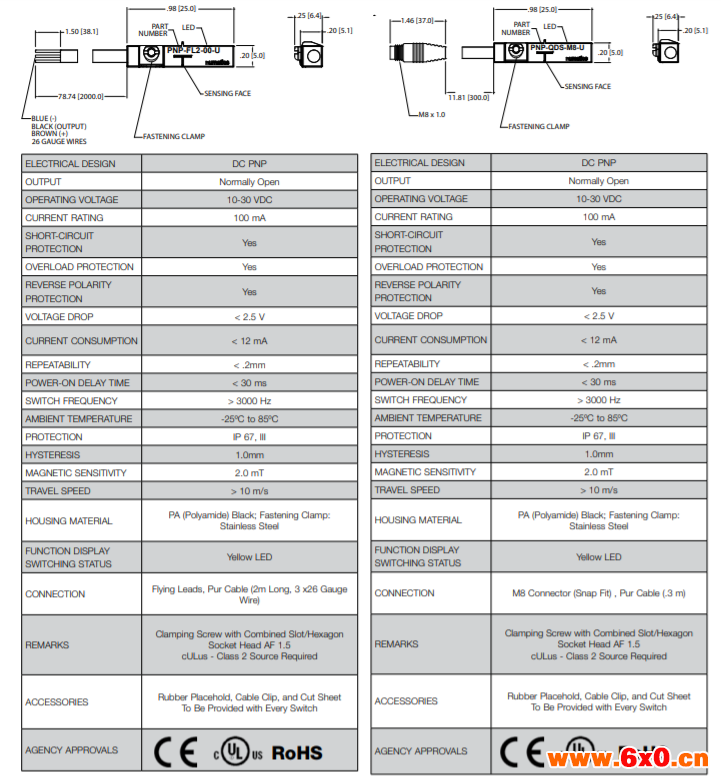

感应零件号
具体内容详见：纽曼蒂克Numatics旋转执行器
