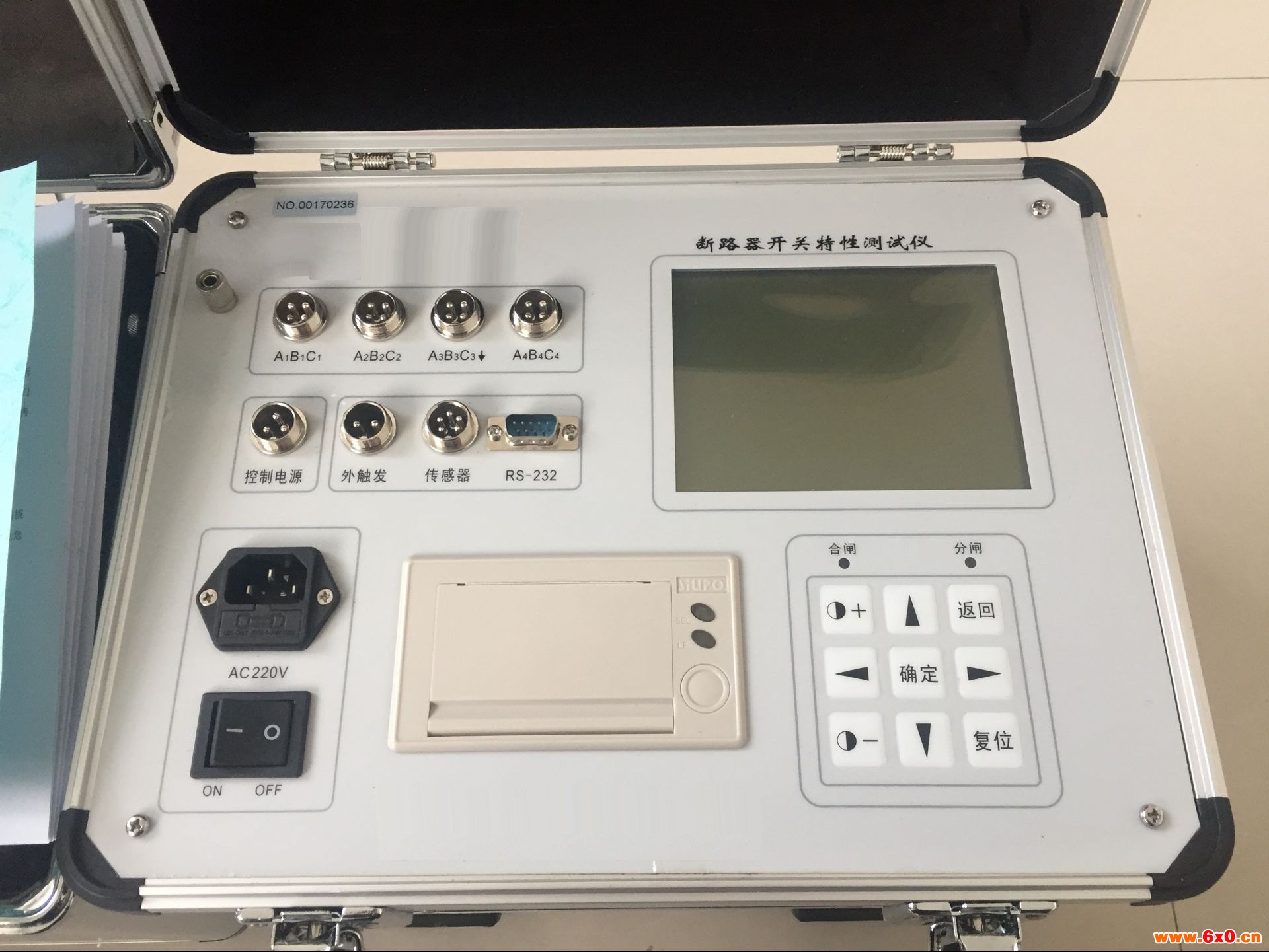

断路器特性测试仪原理

产品用途

适用于进口、各厂家少油、多油、真空、六氟化氯(SF6)等高压开关的机械特性测试，亦适用于电磁动作类电器(如接触器、继电器等)的时间测试，自带操作电源。

技术指标：

1、时间测量

时间测量范围：10ms-1000ms

同时可测量断口数：≤12个

测定过程整定时间：0~6秒

分辨率：0.1ms

2、开关开距、开关超行程、弹跳幅度测量

量程：＜500mm

分辨率：1mm

3、测量误差

时间测量误差：±1%

行程测量误差：±1%

安全要求：

1.只有合格的技术人员才可执行维修，防止火灾或人身伤害。

2.使用适当的电源线。只可使用该产品专用、并且符合该产品规格的电源线。

3.正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

4.产品接地。该产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与该产品输入或输出终端连接前，应确保该产品已正确接地。

5.注意所有终端的额定值。为了防止火灾或电击危险，请注意该产品的所有额定值和标记。在对该产品进行连接之前，请阅读该产品使用说明书，以便进一步了解有关额定值的信息。

6.请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作该产品。

7.使用适当的保险丝。只可使用符合该产品规定类型和额定值的保险丝。
