反光标线逆反射系数测量仪使用说明

反光标线逆反射系数测量仪使用说明：
该设备是测量反光标线光学性能的专用仪器。本仪器是专用精密光学仪器。在使用中，应按使用步骤及要求进行测量。注意仪器的清洁，并防止震动。

相关设备三洋混凝土含气量测定仪

反光标线逆反射系数测量仪执行标准：
国家标准GB/T16311-2004《道路交通标线质量要求和检测方法》，
交通行业标准JT/T280-2004《路面标线涂料》都对反光标线夜间可见度的光学性能规定了技术指标，逆反射标线测量仪为控制施工质量提供了测量仪器。

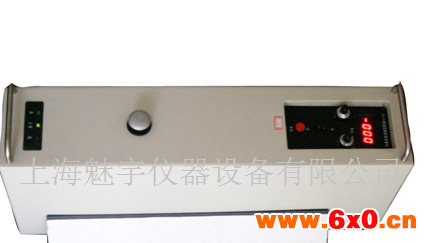

反光标线逆反射系数测量仪描述：
反光标线亮度，国际上用逆反射系数来表示，单位mcd/lx/m2。其物理意义是：在单位光照条件下，单位面积上产生的亮度值。将仪器置于被测标线的上面，该仪器以数字的形式显示出逆反射系数值，它反映了行车条件下司机对标线反光亮度的客观评价。该仪器由测量主机、电源、充电器、标准板组成。

反光标线逆反射系数测量仪特点：
1.能不分白天、夜间、野外、室内，全天候测量；
2.仪器操作简单，以直观的数字显示出逆反射系数值；
3.仪器配备一套标准板，采用数据传递方式进行标定，准确度高；
4.测量几何条件为观察角1.05°，入射角88.76°，符合国家标准《道路交通标准质量要求和检测方法》；
5.仪器体积小，重量轻，携带方便

反光标线逆反射系数测量仪注意事项：
1、因为仪器的光源在电流作用下会有微量变化，为了测量数据准确。开机后对仪器预热10分钟。
2、仪器有三个指示灯对仪器电源进行监测。绿灯亮表示电源工作正常，红灯亮表示电源电压低，这时需要对仪器充电。充电时，如果黄灯亮。表示电已充足。可以进行测量。
3、本仪器随带一个充电器。充电时，仪器侧面有一个充电开关。打开开关，指示灯点亮，表示已经与内部电源接通。这时接上充电器即可充电。充电时间一般在3-4小时。
4、每次测量结束后，一定将光门按钮复位还原，并将仪器放入仪器箱中保存。防震、放水、放尘。注意保护标准板的清洁，不要损伤。
5、仪器长期不用时，须对仪器蓄电池进行充电维护，防止电池活度减弱。
6、当仪器光门开关未打开时，如按下测量按扭，这时也会出现数据，这个数据是仪器光源的监测数据，与实际测量无关，请用户注意。
7、仪器如果出现故障，请及时与供货方联系，千万不要自行拆修，以免造成不必要的损伤。

操作步骤：
1、打开仪器电源开关（仪器面板处）。这时表头数字为"000."表明仪器内部电源已经接通，如果指示不是"000."请用调零旋钮调整为"000."。
2、打开仪器光门开关（仪器中间位置，旋钮拉出与机箱约30mm处，切勿硬拉）并同时校准：本仪器随带一块标准校正板，上面已注明校准数据。将仪器底部测量口放在标准板上面，（标准板有方向性，箭头指向行车方向）按下测量旋钮（仪器面板上的红色按钮）。这时仪器将有数据显示。如果不是给定的效准值，请调整校准旋钮，直到表头数据显示为标定值。
3、如果校准零点有变化，再校准一下，直到显示正确为止。
4、校准调零操作完成后，将旋钮锁定。这时即可测量。
5、测量时，仪器放置在标线上并与行车方向一致，按照反光标线测量技术要求，须选取五个点。将每个点的测量结果记录，最后取算术平均值，即是标线的逆反光系数。

技术参数：
测量范围： 0~1999 (单位：cd/lx/m?)
不确定度： <5%
观察角： 1.05°
入射角： 88.76°
光源色温： A光源 色温2856K
接受器： V校正
适用环境溫度： -20°~ 50°
一次充电连续工作时间： 10小时

参数：
★适用环境溫度： -20°~ 50°。
★一次充电连续工作时间： <10小时。
★相对湿度： 80%。
★外形尺寸： 500Í420Í180。
★重量： 8Kg。
★测量范围： 0~1999。
★不确定度： <5% 。
★观察角： 0.2°。
★入射角： -4°。
★光源色温： 2856K。
★接受器： Vƒ校正。

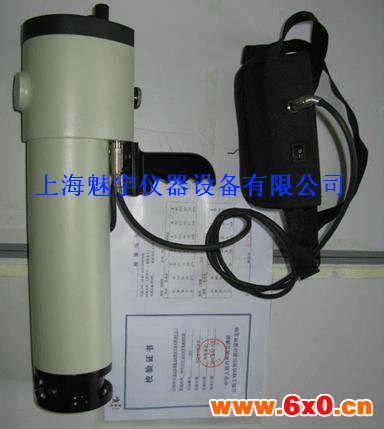

简介：
该仪器用于测量各种反光膜，反光布以及由这类材料制作的各种公路标志板光学性能的专用仪器。该仪器符合<<公路交通标志板技术条件>>（交通行业标准JT/T279-1995）的要求。该仪器2001年12月送交中国计量科学研究院测试，并获取测试证书（证书编号GXpj2001-0008）2002年9月送交交通部公路工程检测仪器计量检定站检定获取校验合格证书。本仪器为公路标志生产厂家，监理公司、质检部门提供了必要的检测工具，是衡量一个施工单位有无施工资质的条件，是施工指导，现场检测，完工验收，质量保证的必备仪器。在长期使用中，获得用户的好评。

特点：
★仪器显示的数字为直读的逆反射系统；单位cd/1x/m2。
★仪器配备一套物理性能稳定的标准板，采用数据传递方式进行标定，准确度高。
★体积小，重量轻，便于携带或野外作业。
★测量几何条件为观察角0.2°，入射角4°，符合交通部行业标准。
★能不分白天、夜间、野外、室内全天候测量。
★本仪器属于无损检测，对被测产品不造成损害。
