新能源三电的气密性测试

来源:网络  作者:网络转载   2019-10-10 阅读:692

      新能源三电包括:新能源电控、新能源电机、新能源电池,这三类产品都需要进行气密性检测,而且相对常规的产品,这类产品由于内部腔体容积较大,我们都知道,压缩空气的气密性检测,对着体积变大,测试将变得更难!

      新能源电机、电控的水道气密性测试的测试相对于常规的气密性检测来说,测试要求相对较高,主要考验密封工装和仪器的稳定性!新能源电机水道的体积基本都在500ml附近,但测试要求的泄露率是较小的,一般仅为零点几ml/min;也就是要求检漏仪的分辨率至少在1Pa/s,并且测试稳定重复性要非常高。

     首先,我们来分析下,为什么要求高稳定重复性的检漏仪设备:

      由于泄露率非常小,我们打个比方,要求新能源电机的泄露率为0.5ml/min(实际要求更高),那么仪器必须保证在0.1Pa的分辨率,并且每次测试结果的波动不得超过其分辨率,如果能达到这样的性能,泄露率在新能源电机测试的时候,仍会导致0.05ml/min的波动,也就是说,即使我们把泄露率标准定义为0.5ml/min,在测试结果值为0.46-0.52ml/min的结果值仍然是不可靠的,此时,我们完全可以把测试结果值定义为0.45ml/min,测试将变得非常可靠;

       然而,实际很多客户使用检漏仪测试的过程中,并不太可能有如此高稳定性的检漏仪设备,即使设备标的分辨率是0.1Pa,但是分辨率和设备测试结果值的稳定性波动范围是没有任何关联的,也就是说,同样对一个产品进行多次重复的测试,结果值的波动范围远远超过分辨率,那么问题就来了,在新能源电机测试的情况下,选择检漏仪不当,往往会对测试进行误判,因为重复性测试后,在上述描述的检测中,其结果值波动会至少在0.3ml/min,已经几乎是要求泄露率的一半以上,测试变得意义不大!

       另外,新能源电控的水道口快速连接器的选择,也是相当重要,同样影响到测试的稳定程度;

       一般来说,新能源电控的测试周期在1-2min之间,由于其内部箱体大,充气时间也要求更高,测试阶段的时间也较长,由于这样的测试过程,受到环境,温度,震动的影响,使得重复测试的时候,重复性变得非常艰难

        新能源三电的气密性测试的可靠性绝大部分取决于气密性检漏仪设备,考验设备稳定重复性的,如果想要检测目前使用的检漏仪设备是否能可靠,可以对同一个电机、电控、或电池包重复测试10-15次测试,记录相应的结果值,分析其结果值的波动范围,是否会影响到目前设置的基准泄露率值;

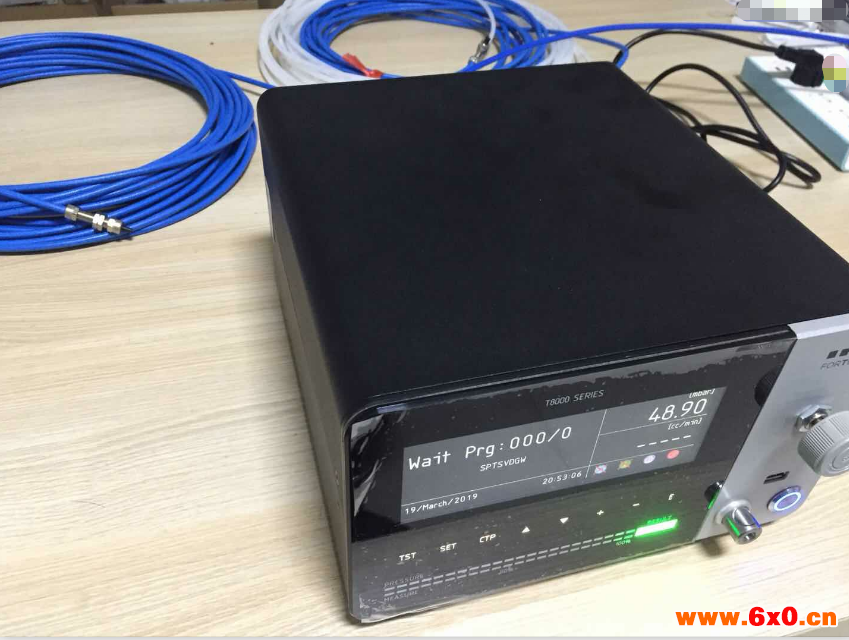

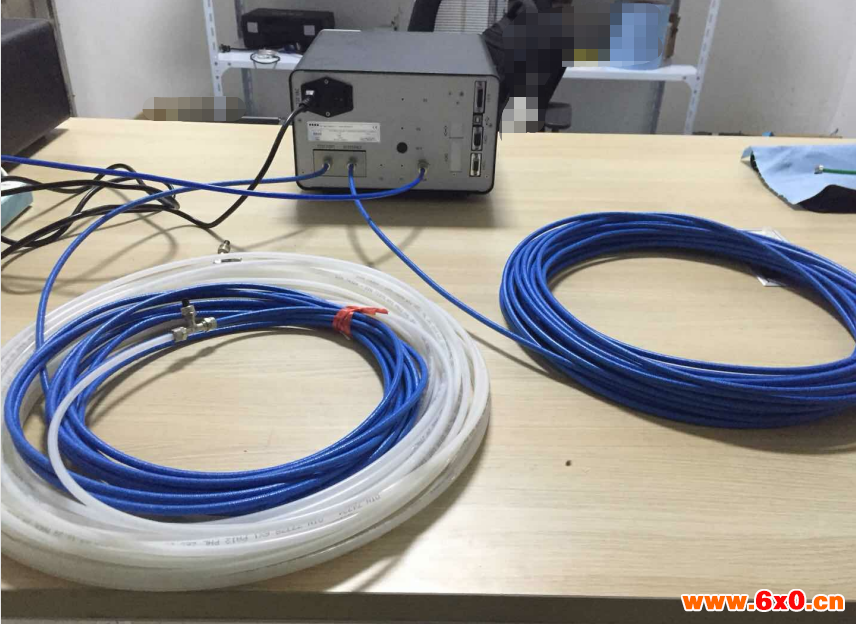

       以下是对比测试的一些测试图片及测试信息,新能源三电的气密性测试可参考下面方式做稳定性分析,检验检漏仪的性能:

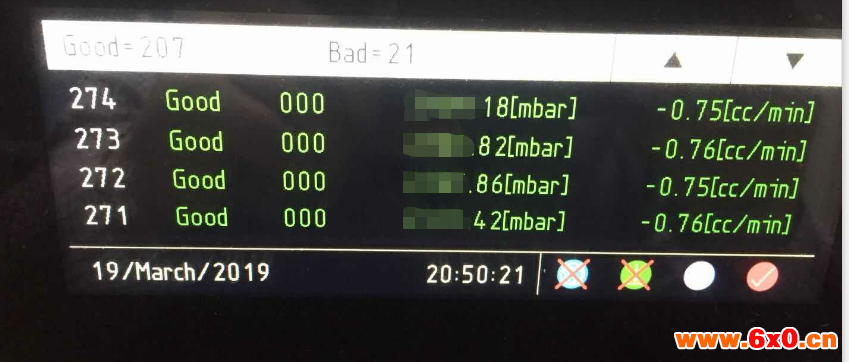

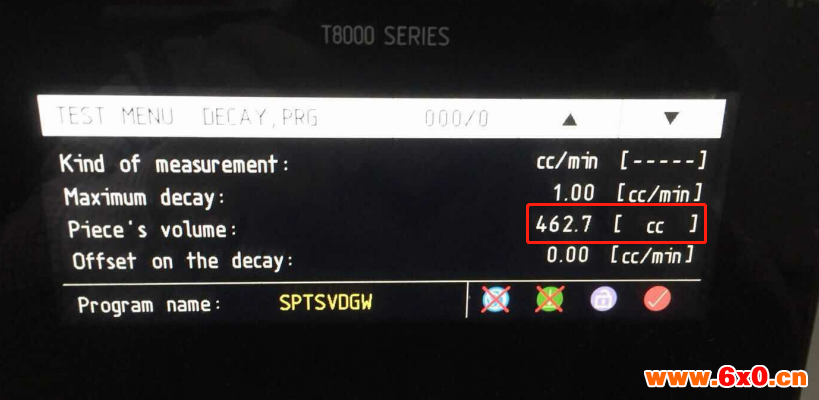

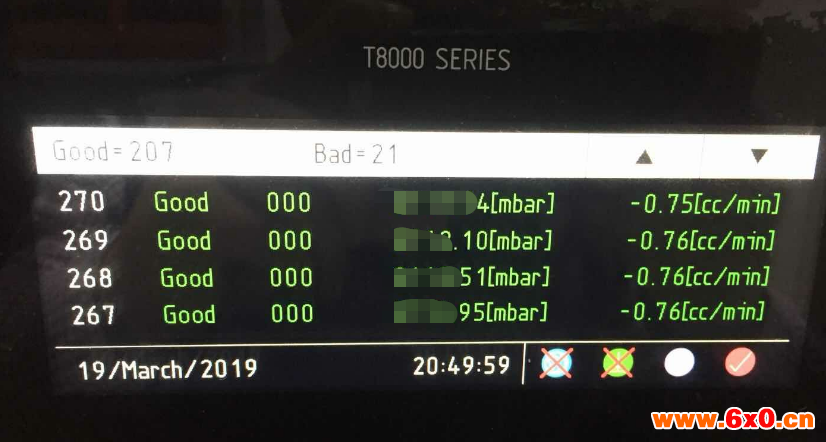

       测试12组泄露率均在0.75-0.77之间,产品要求的测试泄露率为1ml/min,0.03ml/min的波动在463ml的大体积产品测试已经泄漏值波动换算下来就是0.1Pa;也就是说,这次测试使用的检漏仪分辨率和测试的重复性都达到了0.1Pa,测试具有可靠性!

       假设我们要求的泄露率为1ml/min,如果使用仪器测试下来的结果值,出现0.7,0.8,1.2(这在很多检漏仪测试中出现的情况是很多的),那么,这样的测试是不可靠的,会出现很多测试误判,测试变得毫无意义!

        新能源三电如何能保证水道冷却的气密性,一方面需要对测试工装优化,另一方面必须由可靠的气密性厂家来辅助,二者结合,才能保障气密性测试!
