拓普牌TPCXZ变频串联谐振交流耐压试验装置成套组成与技术参数

TPCXZ变频串联谐振交流耐压试验装置产品简介
    由高新技术企业扬州拓普电气科技有限公司专业研发制造的TPCXZ变频串联谐振交流耐压试验装置运用串并联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；回路的谐振频率取决于被试品电容CX和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。
    TPCXZ串联谐振交流耐压试验装置针对GIS试验电压高、试验电流小的特点进行设计。装置自动化程度高、体积小、重量轻；全套装置各单元重量均不超过40kg，适合现场搬运；电抗器采用干式环氧浇注、运行可靠、搬运方便，现场试验无须吊装，可人工进行安装试验。
TPCXZ变频串联谐振交流耐压试验装置产品特点
    大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能
    能灵活整定实验电压、调频范围、加压时间
    试验结果能计算出被试品电容
    具有计算机通讯接口，便于通讯和试验数据管理
    体积小、重量轻、操作方便
    分辨率高、频率分辨率为0.001HZ
    安全可靠高、系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全试验结果可打印可升级造作软件
TPCXZ变频串联谐振交流耐压试验装置成套组成

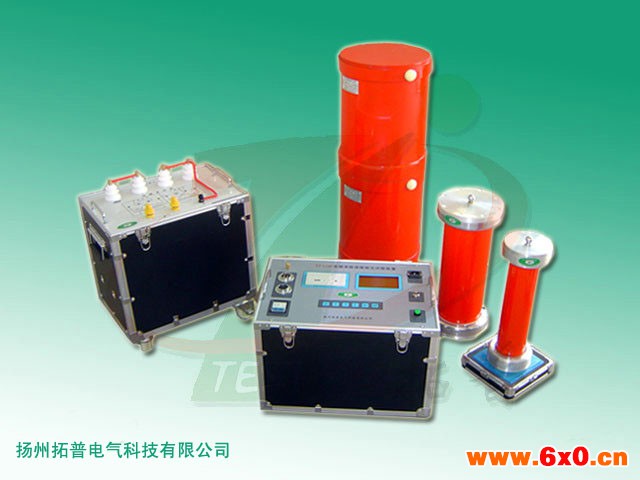

    TPCXZ串联谐振交流耐压试验装置成套组成为变频调压电源、励磁变压器、电抗器、分压器及补偿电容器。
TPCXZ变频串联谐振交流耐压试验装置技术参数
    环境温度：-10～45℃
    环境湿度：≤90%
    海拔高度：≤2000M
    电源输入：220V±10%单相   50Hz  输出0～220V(≤10KW)
              380V±10%三相   50Hz  输出0～400V
    额定试验容量：0～8000KVA（选择）
    谐振电压：0～1000KV（选择）
    频率调节范围：0.1～300Hz
    系统测量精度：0.5级
    频率调节分频率：0.01Hz
    不稳定度：≤0.05%
    输出波形：正弦波
    波形畸变率：≤0.5%
    噪声：≤60dB
    电抗器Q值：30～200（选择）
信息整理：扬州拓普电气科技有限公司
